可调式双柄丝锥夹持攻丝扳手结构

　　在小批量零件加工、设备现场维修、装配调试的螺纹加工场景里，手动攻丝始终是机攻无法完全替代的加工方式，尤其是针对M2到M12区间的小规格内螺纹加工，或是盲孔、薄壁件、非铁金属材质的攻丝作业，手动进给的可控性能够有效避免丝锥折断、螺纹牙型崩缺、螺孔歪斜等常见问题，这款双柄可调式丝锥夹持扳手，就是针对这类作业场景设计的手动攻丝工装。

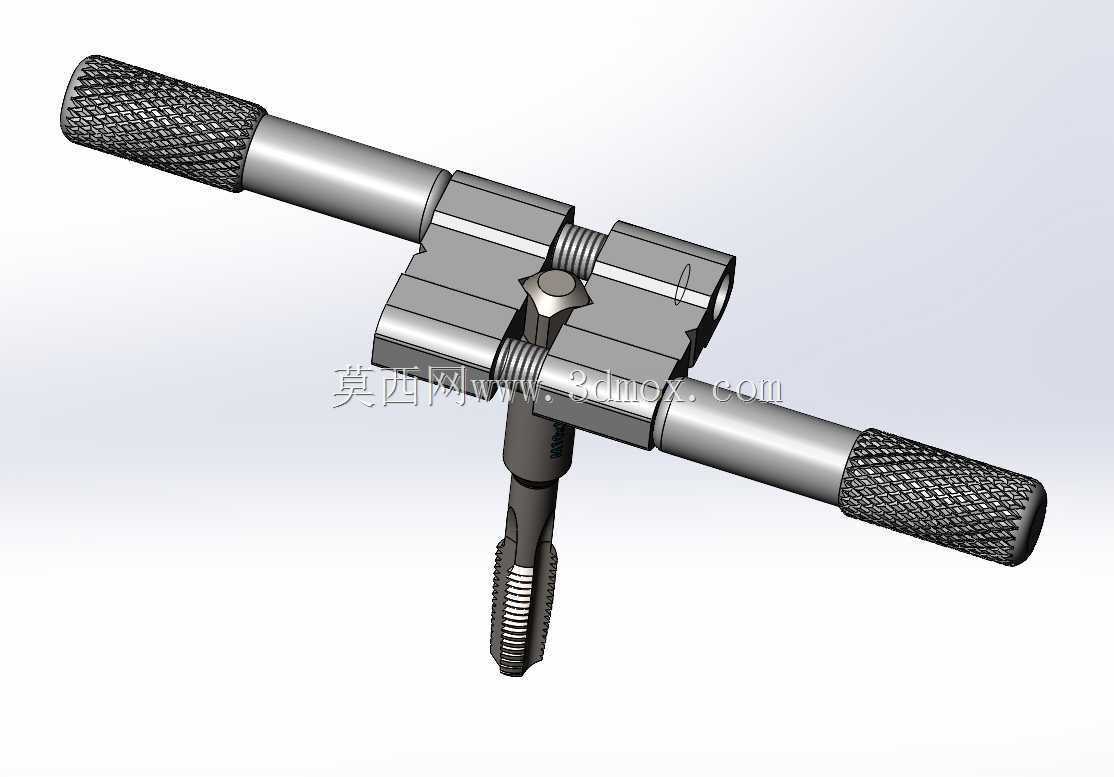

　　从实际使用的功能逻辑来看，这款扳手的核心作用是为丝锥提供稳定的周向夹持与同轴导向，同时通过两侧延伸的加长手柄放大操作扭矩，让操作人员可以用均匀的施力完成螺纹切削。区别于传统的固定式丝锥扳手，这款结构采用了分体式夹块锁紧设计，中间的夹持腔可以通过调节锁紧件的压紧程度，适配不同柄径的直槽丝锥、螺旋槽丝锥，甚至可以夹持部分小规格的铰刀、钻头完成少量的孔口修配作业，夹持范围覆盖常规小规格丝锥的标准柄径区间，不需要针对不同规格丝锥更换对应的夹持套，在多规格小批量螺纹加工时能够减少工装更换的辅助时间。

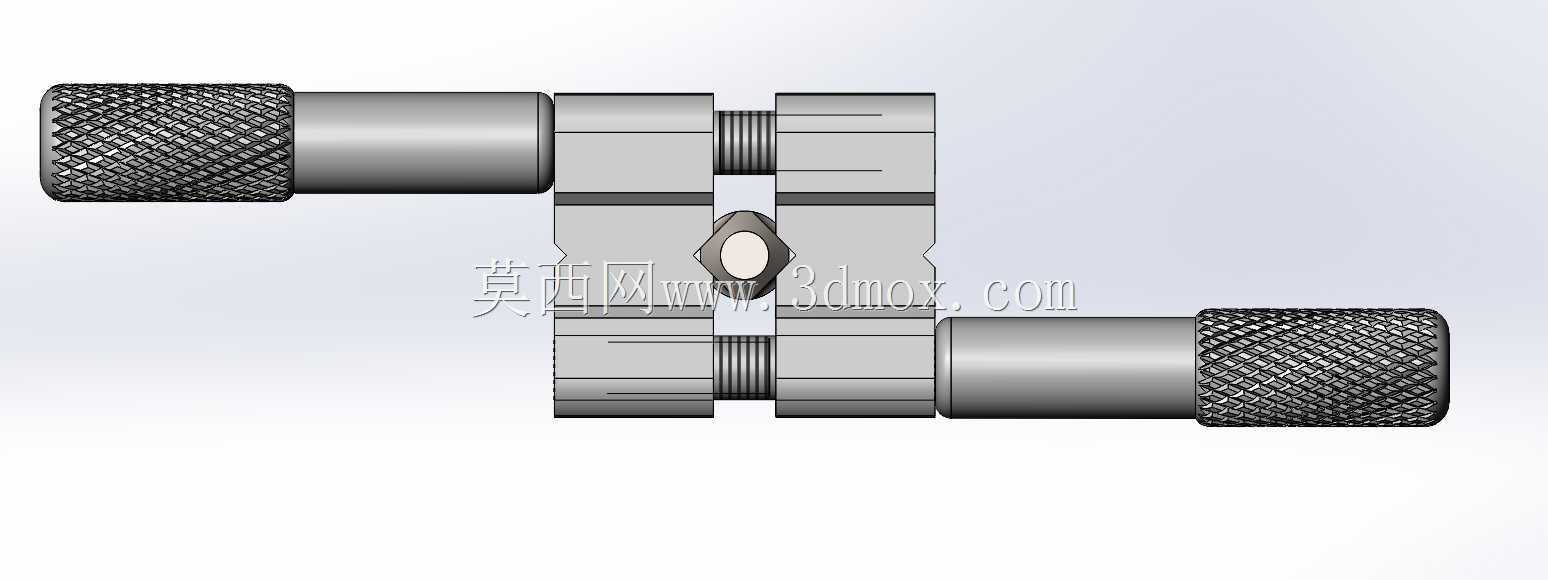

　　设计层面上，这款扳手的结构完全围绕手动攻丝的受力特点做了优化：两侧的手柄采用了滚花防滑结构，滚花的纹路深度与间距经过适配，操作人员佩戴劳保手套操作时也能获得足够的摩擦力，不会因为手上沾有切削液、油污出现打滑的情况；手柄与中间夹持主体的连接采用了同轴滑动配合，操作人员可以根据攻丝时需要的扭矩大小，调整两侧手柄的伸出长度，加工大规格螺纹需要更大扭矩时将手柄拉出，增加力臂长度降低施力强度，加工小规格精密螺纹时将手柄推回，缩短力臂提升进给的控制精度，避免施力过大导致丝锥折断。中间的夹持主体采用了对称式的夹块结构，锁紧件的压紧力会均匀作用在丝锥柄的四周，不会出现单侧压紧导致的丝锥歪斜问题，从结构上保证攻丝时丝锥与待加工孔的同轴度，减少螺纹孔的垂直度误差。锁紧件的头部设计了内凹的施力槽，不需要额外工具，用手指就能完成锁紧与松开操作，更换丝锥的过程可以在数秒内完成，适配现场维修时频繁换规格的作业节奏。

　　从安装边界与外形尺寸来看，这款扳手的整体横向展开长度控制在200mm以内，收拢状态下长度更短，能够在设备内部、狭小装配空间内完成攻丝作业，不会因为工装尺寸过大出现干涉；中间夹持主体的径向尺寸经过控制，在加工靠近台阶、侧壁的螺孔时，不会与工件的相邻结构发生碰撞，最小作业空间只需要比主体直径大5mm即可完成操作。夹持端的丝锥安装孔深度适配标准丝锥的方柄长度，锁紧时压紧力作用在丝锥的方柄传动部位，不会夹伤丝锥的圆柱导向部分，避免影响丝锥的定位精度。整体结构没有多余的突出部件，所有边角都做了倒钝处理，操作时不会划伤操作人员的手部，符合手动工具的安全设计要求。

　　在实际的装配与维修场景中，这类扳手常被用于配电柜体组装时的接地螺孔加工、小型钣金件的螺纹修复、设备维护时的断丝取出后重新攻丝、非标零件试制时的小批量螺纹加工等场景，相比电动攻丝工具，它不需要外接电源或气源，不受作业场地的限制，重量轻可以放在工具包内随身携带，针对单件、小批量的螺纹加工作业，综合效率反而高于需要调试装夹的机动攻丝设备。结构上所有配合面都采用了间隙适中的滑动配合，长期使用后即使出现磨损，也可以通过调整锁紧件的压紧量补偿磨损量，不需要整体更换工装，使用寿命远高于固定式的普通丝锥扳手。
