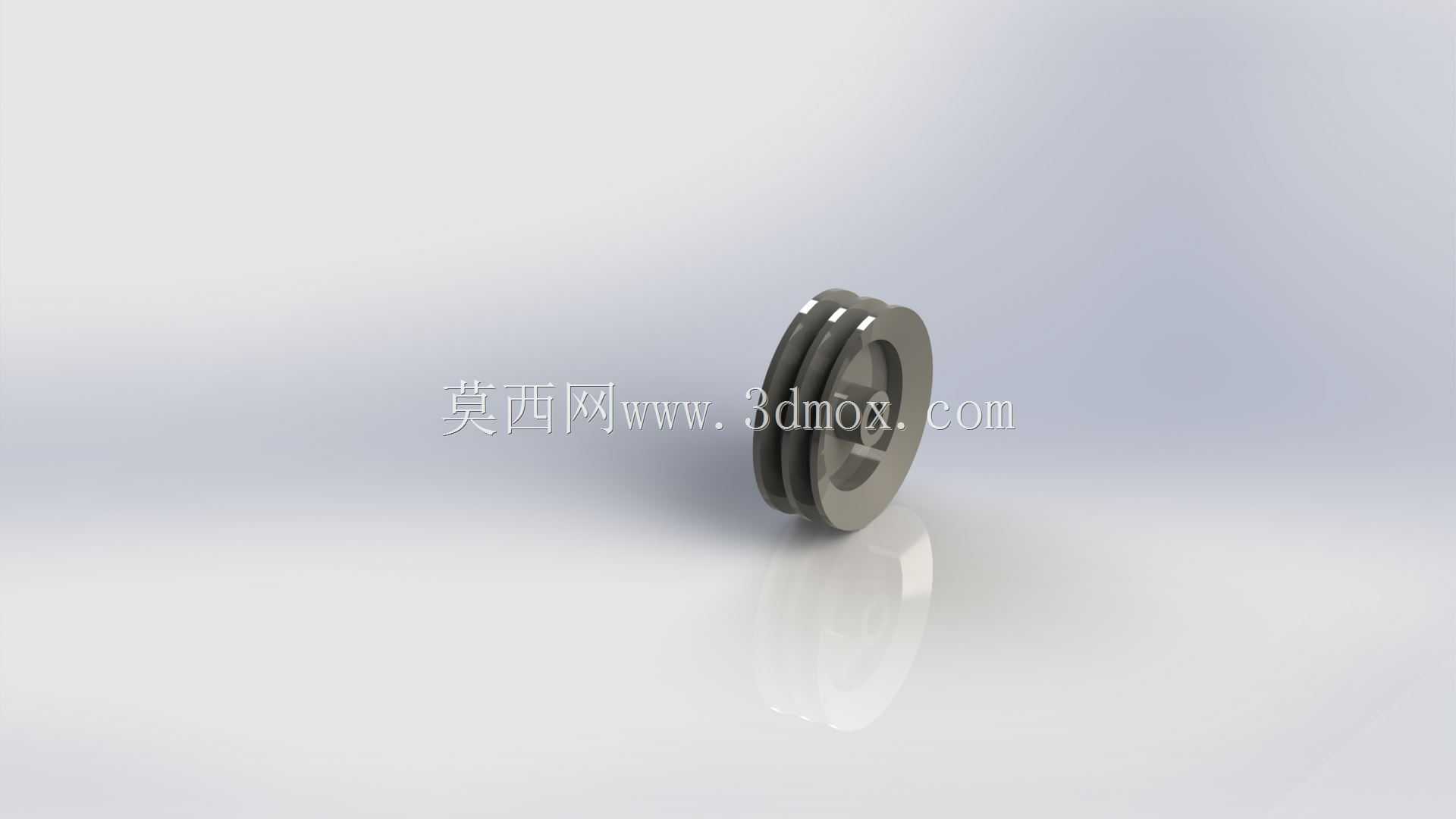

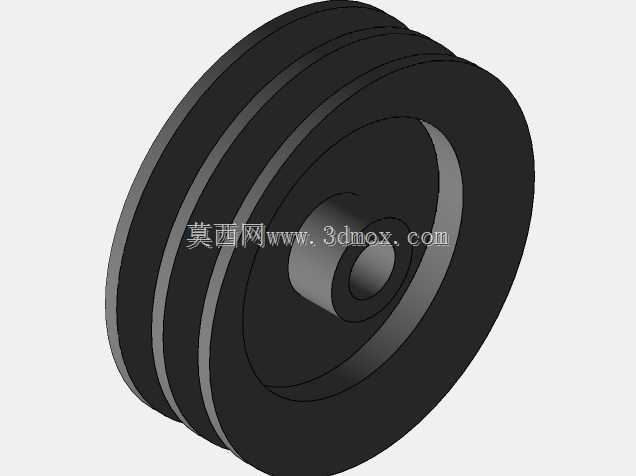

叠层式传动带轮结构三维设计

　　这款叠层式带轮的设计，最初是针对医疗辅助设备中小扭矩传动场景的需求展开的，在医疗类小型输送、动力传递机构中，传动件往往需要兼顾运行平稳性、低噪音以及紧凑的安装空间，常规单槽带轮在多路径动力输出场景下需要并排安装多个轮体，不仅会占用更多轴向安装空间，还容易因为安装同轴度偏差带来运行抖动的问题，叠层式的轮体结构就是为了解决这一实际工程痛点而来。从结构设计逻辑来看，轮体采用一体化的叠层轮槽设计，相邻轮槽之间的挡边做了等厚度的加强处理，避免长期运行过程中带体挤压导致挡边变形，轮槽的截面角度匹配常规三角带或者平带的接触角度，保证带体与轮槽的接触面积足够，减少传动过程中的打滑概率，同时轮槽的槽底做了微小的圆弧过渡，避免应力集中在槽底棱角位置，

　　提升轮体的抗疲劳寿命。轮体中心的安装孔采用基孔制配合公差设计，可适配常规的圆轴或者带键槽的动力输出轴，孔壁的粗糙度控制在适合过盈或者过渡配合的区间，保证安装后轮体与轴的同轴度，减少高速转动时的径向跳动。轮体的轴向尺寸经过压缩设计，相比同规格并排安装的两个单槽带轮，轴向安装长度缩短近三分之一，这对于安装空间局促的小型医疗设备、桌面级传动机构来说，能够有效缩减整个传动模组的体积，给其他功能部件留出更多布局空间。在实际应用场景中，这类叠层带轮可以同时驱动两条独立的传动路径，比如在小型医疗样本输送设备中，一条带路负责输送辊道的动力传递，另一条带路可以同步驱动分拣拨片的动作，不需要额外增加独立的动力输出轮，简化了整个传动链的结构，

　　减少了故障点。设计过程中对轮体的壁厚做了均匀化处理，整个轮体的壁厚差控制在极小范围内，避免注塑或者金属切削加工过程中出现缩孔、变形的问题，轮缘位置做了微小的倒角处理，既可以去除加工毛刺，也能避免安装传动带时刮伤带体的编织层，延长传动带的使用寿命。轮体的动平衡等级按照小型旋转件的常规要求做了结构优化，整个轮体的质量分布围绕中心轴对称，不需要额外做动平衡去重处理就能满足中低转速下的平稳运行要求，适合转速在每分钟几百转的小型传动场景。从安装边界来看，轮体的最大外径控制在适配小功率传动的区间，安装时只需要保证轮体两侧留出少量的带体偏转空间即可，不需要额外预留过多的操作空间，中心安装孔的键槽尺寸采用标准键槽规格，

　　采购方不需要额外定制配套的传动轴，直接选用标准规格的传动件就能完成装配，降低了整机的配件采购成本。在传动特性上，叠层的两个轮槽采用相同的基准直径，保证两条传动路径的线速度一致，避免因为轮径偏差导致两个传动末端的动作不同步，这对于需要同步动作的机构来说尤为重要，比如医疗设备中的双辊同步输送场景，线速度一致才能避免样本或者物料在输送过程中出现卡滞、偏移的问题。轮体的材质适配范围也比较广，设计时预留了不同材质的收缩率余量，既可以采用工程塑料注塑加工满足低噪音、轻量化的需求，也可以采用铝合金或者钢材切削加工满足更高扭矩、更长寿命的传动需求，不同材质加工时只需要微调尺寸公差就能满足装配要求，不需要重新调整整体结构设计。
