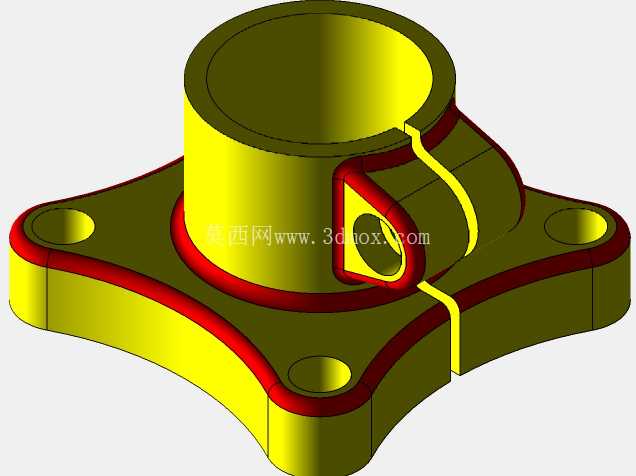

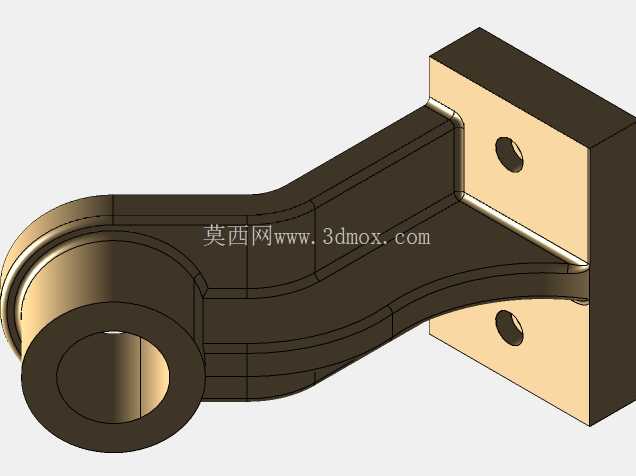

方形法兰安装式减压阀阀体结构设计

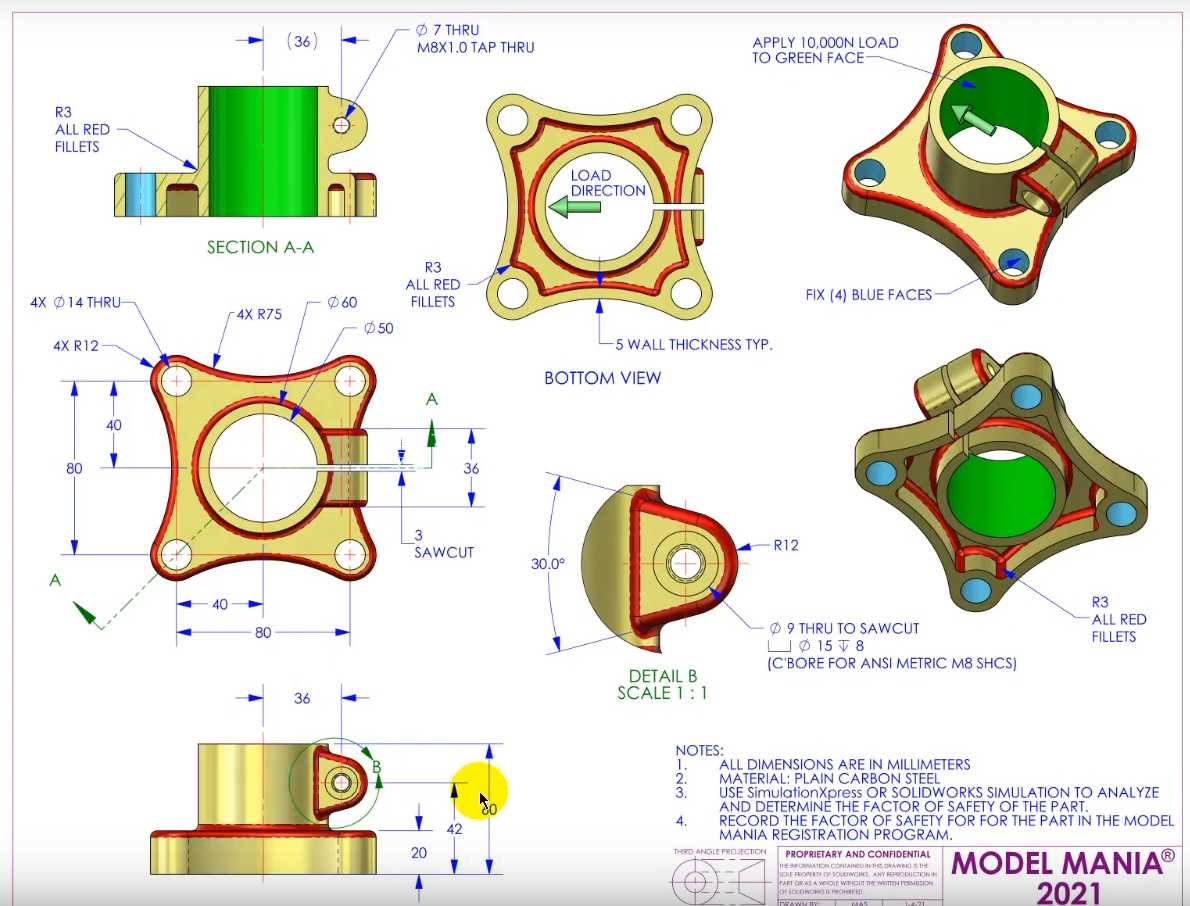

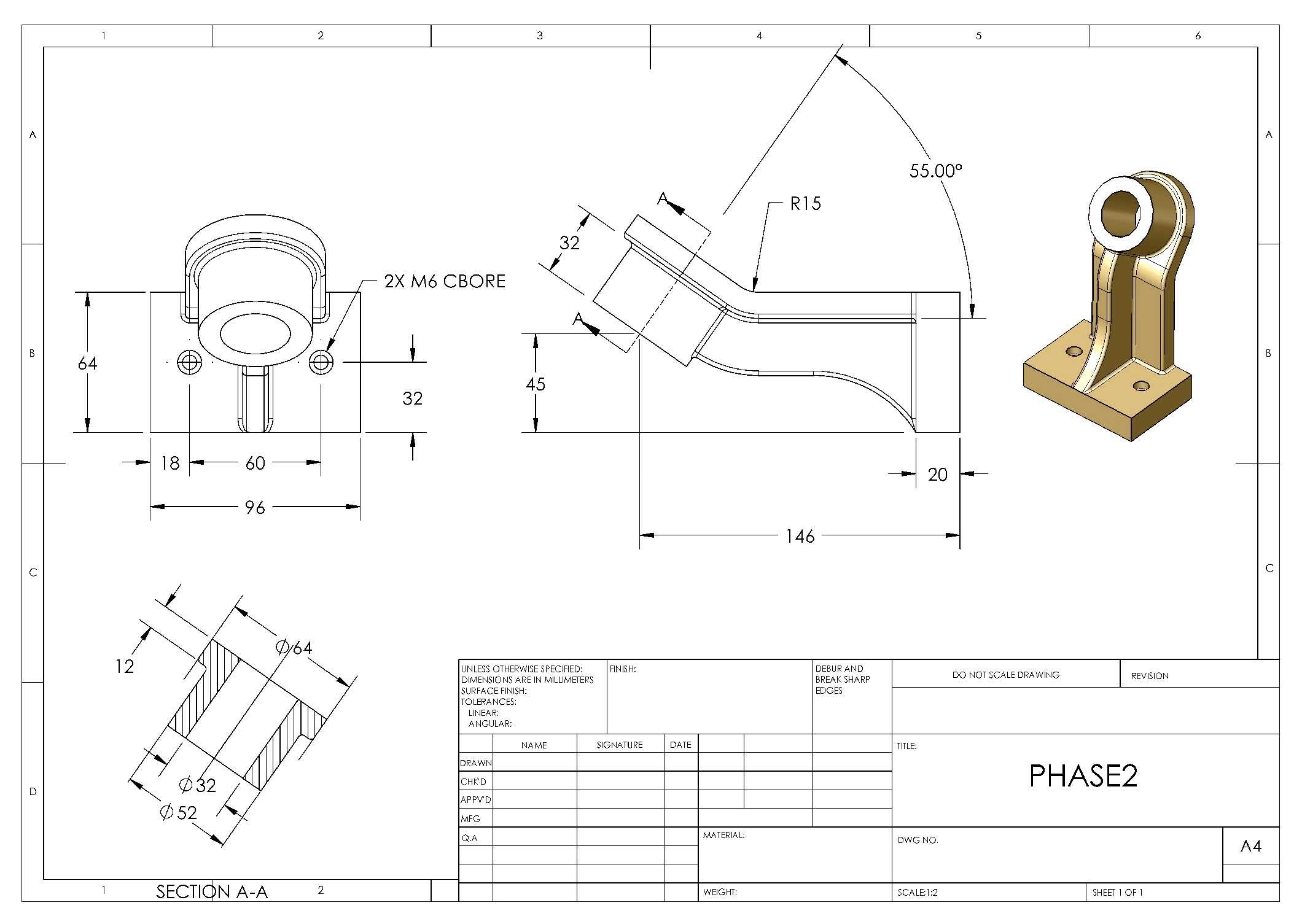

　　该阀体作为减压阀的核心承压壳体，主要应用于中小通径工业流体管路系统中，承担介质导流、压力承载、元件安装定位的核心作用，适配压缩空气、低压液压油、常温清水等常规介质的工况场景，常见于气动控制回路、小型液压站、民用供水调压支路等安装空间紧凑、安装固定要求高的场合。从安装边界来看，主体采用方形四孔法兰安装结构，四个安装孔位呈对称分布，中心距尺寸为80mm，安装孔为直径7mm的通孔，可适配M6规格的螺栓完成与管路安装面的紧固连接，安装面平面度要求控制在0.05mm以内，避免装配后出现密封面渗漏问题；阀体侧部的外接管路接口为M8X1的内螺纹通孔，可直接对接同规格的外螺纹管路接头，接口端面与主体安装面的垂直距离为36mm，能适配常规管路布局的避让需求，不会与周边相邻阀件产生安装干涉。

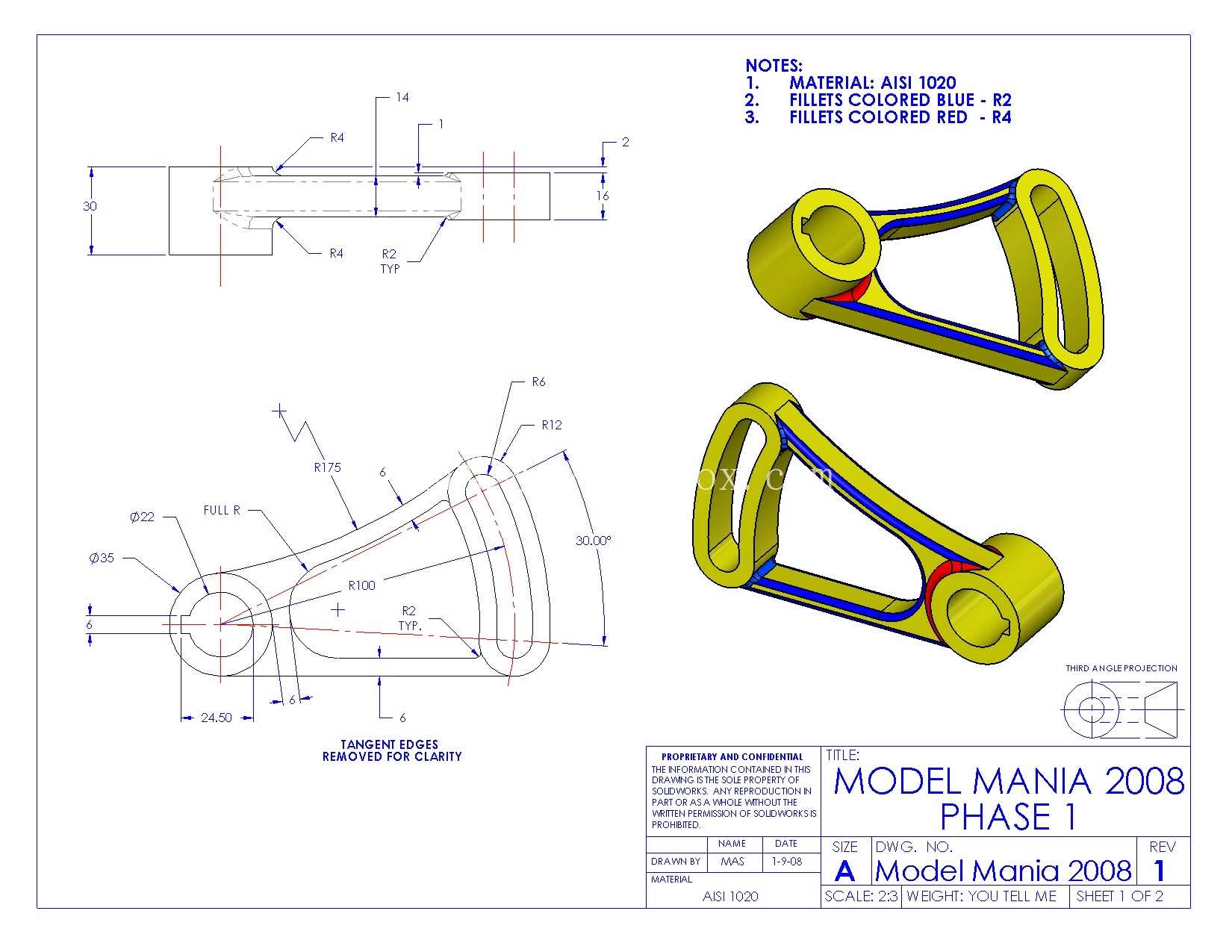

　　结构设计上，主体流道采用等壁厚设计，典型壁厚为5mm，在保证10kN额定面载荷下结构强度余量充足的同时，尽可能压缩铸件整体重量，降低材料成本；所有棱边位置均设置R3的铸造圆角，既符合金属铸造的工艺要求，避免铸件冷却过程中出现应力集中开裂的问题，也能减少流体在流道拐角处的紊流阻力，提升介质流通的平顺性。阀体内部的阀座安装位置设置有直径9mm的镗削加工孔，孔深15mm，加工精度满足美制公制衬套的压装要求，可直接适配标准规格的减压阀阀芯组件，无需额外进行二次修配；侧部的细节凸台结构设置有R12的过渡圆角，30度的倾斜角度既方便铸造拔模，也为侧面的工艺孔加工预留了足够的刀具操作空间。

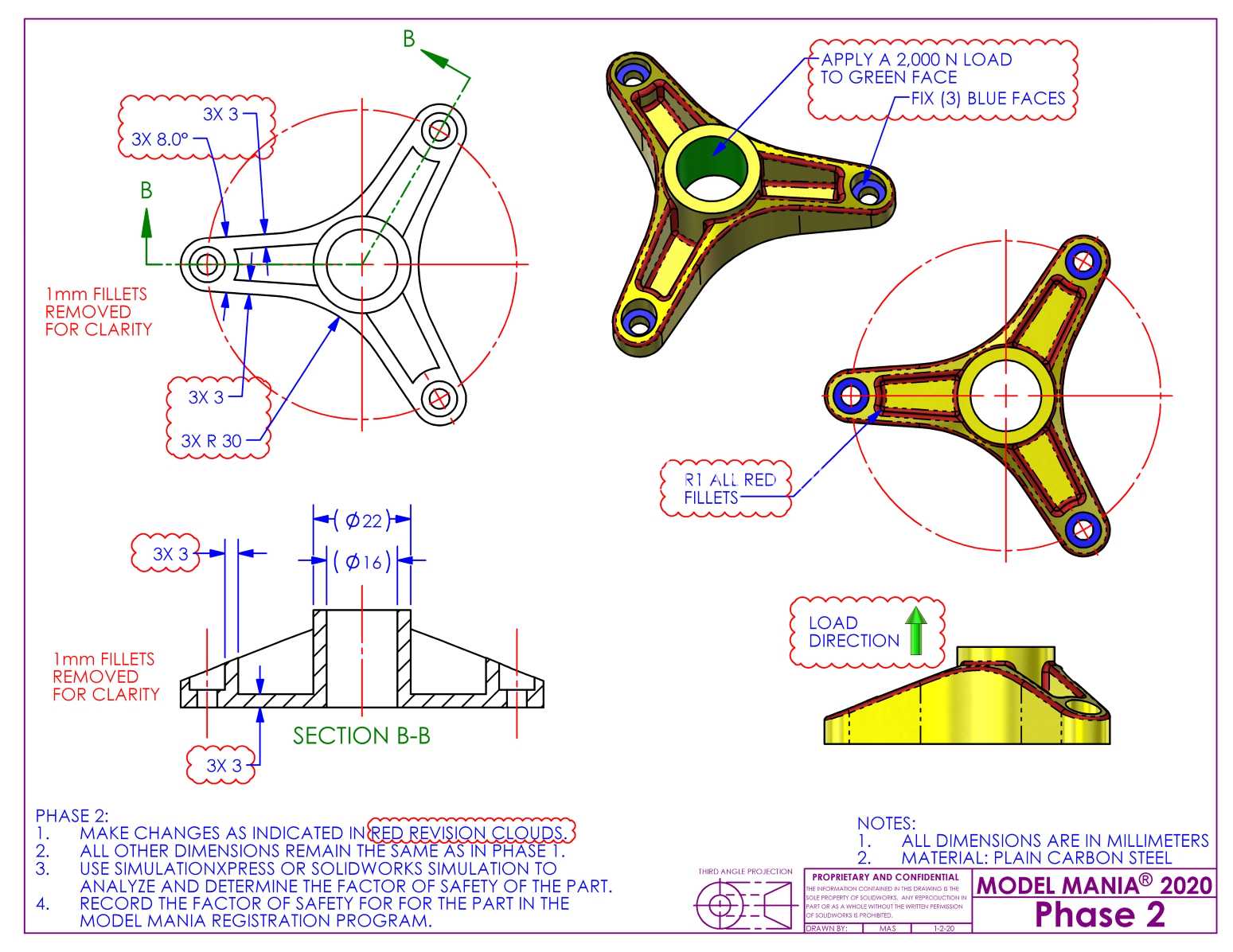

　　从功能实现角度，阀体上端的绿色标识面为额定载荷施加面，工作过程中该面承受调压弹簧的预紧压力，设计时特意将该区域的壁厚做了局部加厚处理，避免长期交变载荷作用下出现塑性变形；底部视图中标注的加载方向与流道轴线垂直，可保证阀芯动作过程中受力均匀，不会出现偏磨导致的压力调节失准问题。细节结构上，四个安装孔位置均设置有局部凸台，凸台边缘做R12的圆角过渡，既提升了安装位置的局部强度，避免螺栓紧固时压裂铸件边缘，也能减少安装面的精加工面积，降低机加工的工时成本；阀体上所有红色标注的棱边均为需要去除毛刺的加工棱边，装配前需做倒钝处理，避免安装过程中划伤密封件导致泄漏。

　　该阀体的结构设计充分兼顾了铸造工艺性、机加工便利性与实际使用的可靠性，没有冗余的结构设计，所有尺寸标注均围绕实际装配与使用需求设置，可直接作为同类减压阀产品的结构设计参考，也可用于三维建模练习时的典型承压铸件建模案例，帮助建模人员掌握带法兰、螺纹孔、复杂过渡曲面的铸件类零件的建模思路，理解工程图纸中尺寸标注、工艺要求与实际生产装配的对应关系。
