牵引式双轴自卸货运挂车结构设计

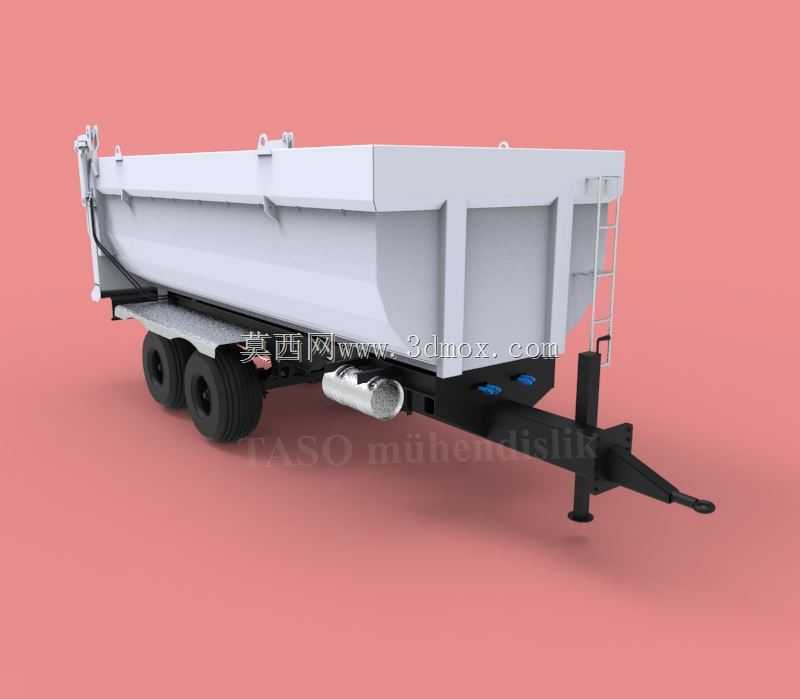

　　这款牵引式双轴自卸挂车的三维结构，核心面向散装物料短途转运场景设计，常见于工程渣土清运、农牧场散装饲料与谷物转运、厂区散料周转、矿山短途矿石驳运等作业场景，可匹配多数轮式拖拉机、轻型牵引车头完成挂接作业，无需专用重型牵引底盘即可投入使用，适配非铺装路面的复杂通行条件。从结构功能来看，整车采用U型截面整体式货厢设计，相比传统矩形厢体，U型结构在卸料时不易出现边角积料，散装的砂石、渣土、粮食类物料可依靠自重沿弧面完全滑出，减少人工清厢的工作量；厢体尾部设置可开合的锁止挡边，正常运输状态下通过侧边锁钩与厢体刚性锁紧，避免行驶过程中物料撒漏，举升卸料时锁钩自动脱开，挡边随物料重力自然翻开，无需额外手动操作。底盘部分采用双轴并排轮组布局，

　　每轴配置双轮胎承载结构，单轮承载载荷按重载工况预留冗余，轮距匹配常规乡村道路、厂区内部道路的通行宽度，双轴布局可将货厢载荷均匀分散到四个轮胎接地位置，降低单轮接地比压，在松软土路、矿区临时路面行驶时不易出现陷车问题；牵引架采用整体式焊接结构，前端设置标准牵引销接口，可快速与不同型号的牵引设备挂接，牵引架上集成驻车支撑腿，挂接脱离牵引设备时，支撑腿可摇下落地，保持整车水平停放，避免出现头重尾轻的翘头问题。设计过程中，货厢与底盘的连接位置预留了液压举升油缸的安装空间，油缸支座采用加强筋焊接结构，可承受举升时的偏载载荷，避免长期使用出现支座开裂问题；厢体侧边设置爬梯结构，方便操作人员攀爬至厢顶完成篷布覆盖、物料平整等作业，

　　爬梯踏步采用防滑镂空设计，雨雪天气作业时不易打滑。从安装边界尺寸来看，整车总长度控制在适配常规道路通行的范围内，牵引架长度预留足够的转弯半径空间，挂接后整车转弯时不会出现牵引头与挂车尾部干涉的问题；货厢容积按常规散料运输的载重上限设计，厢体侧板高度匹配人工装卸、机械装载的作业高度，侧边无外凸结构，可满足限宽路段的通行要求；底盘离地间隙参考非铺装路面的通过性要求设计，可应对常见的路面凸起、坑洼路况，不会出现底盘剐蹭问题。结构细节上，轮组位置配置了对应规格的悬挂安装位，可根据实际使用场景选择钢板弹簧悬挂或者空气悬挂结构，满足不同载重等级的减震需求；制动气路、液压油路的走线沿底盘纵梁内侧布置，通过管卡固定，避免行驶过程中管路被飞石击打损坏；厢体顶部预留了篷布安装滑轨，可加装自动篷布结构，满足环保运输的遮盖要求，避免物料遗撒造成的路面污染。
