十吨级带尾门农用工程自卸拖车结构

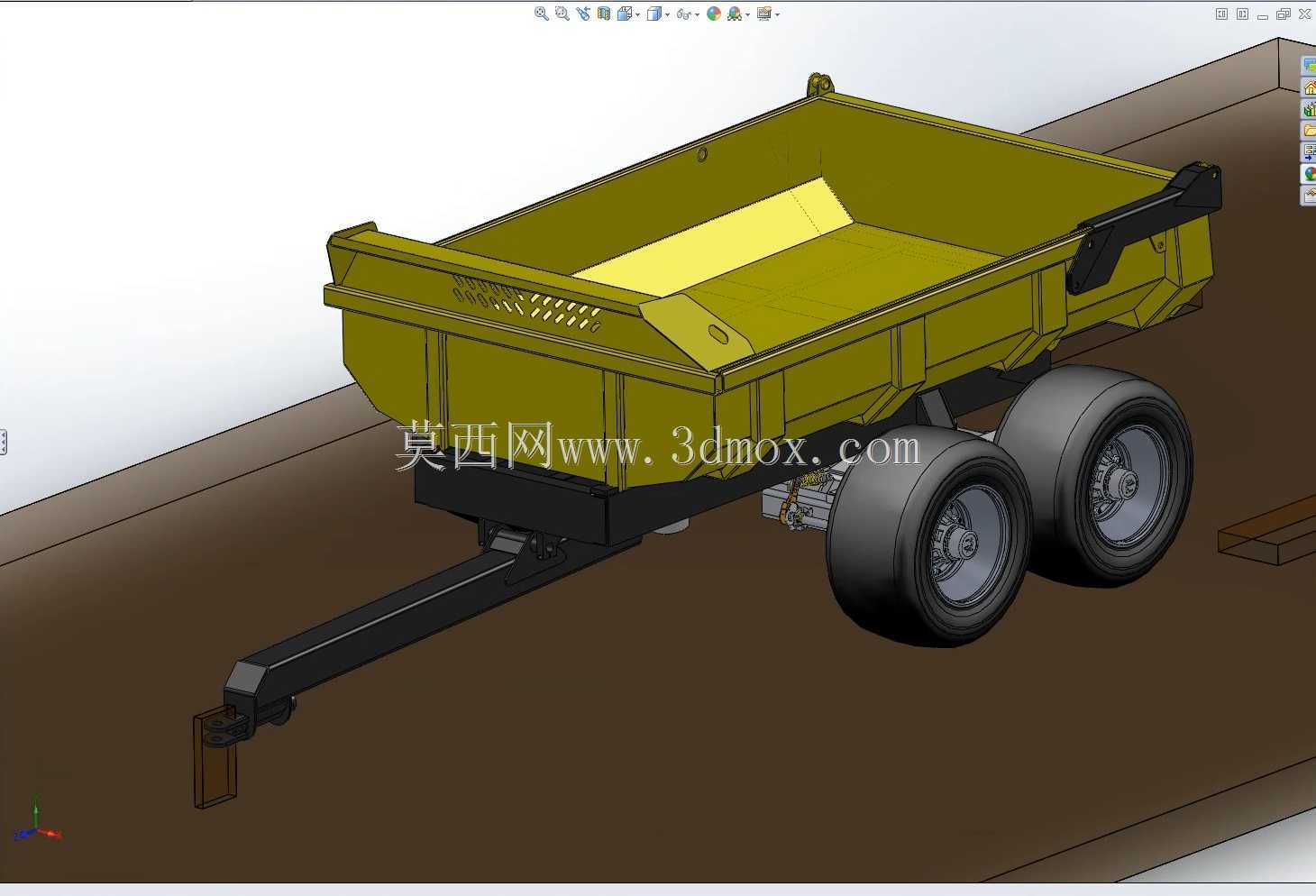

　　该结构面向中小型农场、砂石料场、市政养护和短途转运场景，主要承担散装谷物、厩肥、渣土、碎石、建筑垃圾及轻型工程物料的装载与倾卸作业。整车采用牵引式布置，前端设置长牵引梁和连接环，可与拖拉机、轮式装载机或具备牵引接口的工程车辆配合使用；后部采用双轴四轮承载，货箱通过举升机构相对底盘翻转，尾门在卸料时随物料推力或联动机构开启，减少人工清料和开门操作。

　　从实际用途看，这类拖车的核心并不只是“装得多”，而是要在非铺装路面、田埂、料场狭窄通道等条件下保持稳定。十吨级载荷对车架纵梁、轮轴支承、货箱侧板和铰接点都提出较高要求。模型中货箱采用深斗形截面，底板向卸料方向形成顺畅滑落角度，侧板设置加强筋和分段肋板，以抵抗散装物料侧胀；前板、侧板和尾门之间形成封闭装载空间，上沿宽度较大，便于装载机从上方投料，同时避免颗粒物料在转弯时外溢。

　　尾门设计是该结构的功能重点。常规平板拖车在卸载黏性土、湿砂或有机肥时，物料容易在后缘堆积，需要人工清理；带尾门的自卸斗在举升过程中可让物料沿底板向后排出，尾门承担挡料、密封和卸料导向三重作用。工程设计时需要关注尾门铰链位置、锁止间隙和开启轨迹：铰链若过于靠内，尾门开启后会干扰物料流；若过于靠外，关闭时又可能因斗体变形产生密封不良。合理的做法是让尾门在运输状态下承受后向物料压力，在举升初期保持锁止或半约束，随斗体倾角增大再释放，使物料成束卸出，降低尾门被瞬时冲击拉开的风险。

　　底盘部分以牵引梁、横梁、车桥安装位和举升支承点构成主要传力路径。牵引梁从前端连接环延伸至货箱下方，承受牵引、制动和转向时产生的纵向力；横梁负责将货箱载荷分配到两根车桥，并为悬挂、轮轴和挡泥区域提供安装边界。双轴四轮布置相比单轴拖车具有更小的单轮接地压力，适合松软地面，但转弯时轮胎存在滑移，因此轮距、轴距和牵引点高度需要匹配常用牵引车辆。牵引环高度过高会使拖车在满载时产生抬头趋势，过低则会在坡道上增加牵引车辆后轴的附加载荷，设计时通常以水平停放、轮胎额定下沉和悬挂静挠度作为基准。

　　货箱外形与安装边界需要同时考虑装载容积和通行限制。深斗结构提高了容积利用率，但整车重心也随之上升；侧板上沿、轮胎外缘、牵引梁前端和尾门后摆范围构成主要外包络。进行三维布置时，应检查满载举升状态下货箱尾部与地面、轮胎与挡泥结构、举升缸与底盘横梁之间的间隙，还要确认尾门开启后不与后保险杠、车桥或地面凸起干涉。料斗前部可预留液压管路、铰支座和安全撑杆位置，便于后期维护；底盘两侧应留出轮胎拆装空间，轮辋外侧与斗体加强梁之间保持足够余量，以适应泥污、石块夹带和轮胎变形。

　　建模思路上，可先以牵引环中心、车桥中心线、轮胎静半径和货箱翻转铰点为基准建立骨架，再围绕装载容积生成斗体曲面。底板、侧板和尾门宜采用焊接板件思路拆分，加强筋沿物料压力和举升受力方向布置；车架纵梁与横梁使用型材或焊接箱形截面，铰接区域增加补强板。轮胎、轮毂和车桥作为独立子装配处理，既能检查运动间隙，也方便后续调整轮距或更换承载等级。举升机构虽然在外观中未完全展开，但铰点位置必须在结构阶段锁定，因为它直接影响油缸行程、举升力、斗体倾角和底盘强度。

　　在选型和改型时，可围绕物料密度调整斗容：砂石类物料密度高，应优先控制装载高度和轴荷；谷物、秸秆或轻质废料密度低，可适当增加侧板高度。若用于农田作业，还需关注轮胎宽度和接地比压；若用于工地转运，则应强化尾门锁扣、牵引环和后横梁的抗冲击能力。整体结构强调可焊接、可装配、可维护，各铰接点、润滑点和易磨损部位应留有操作空间，使三维模型不仅用于外观展示，也能服务于结构校核、工艺拆分和现场改装。
