移动式立式物料搅拌混合装置结构设计

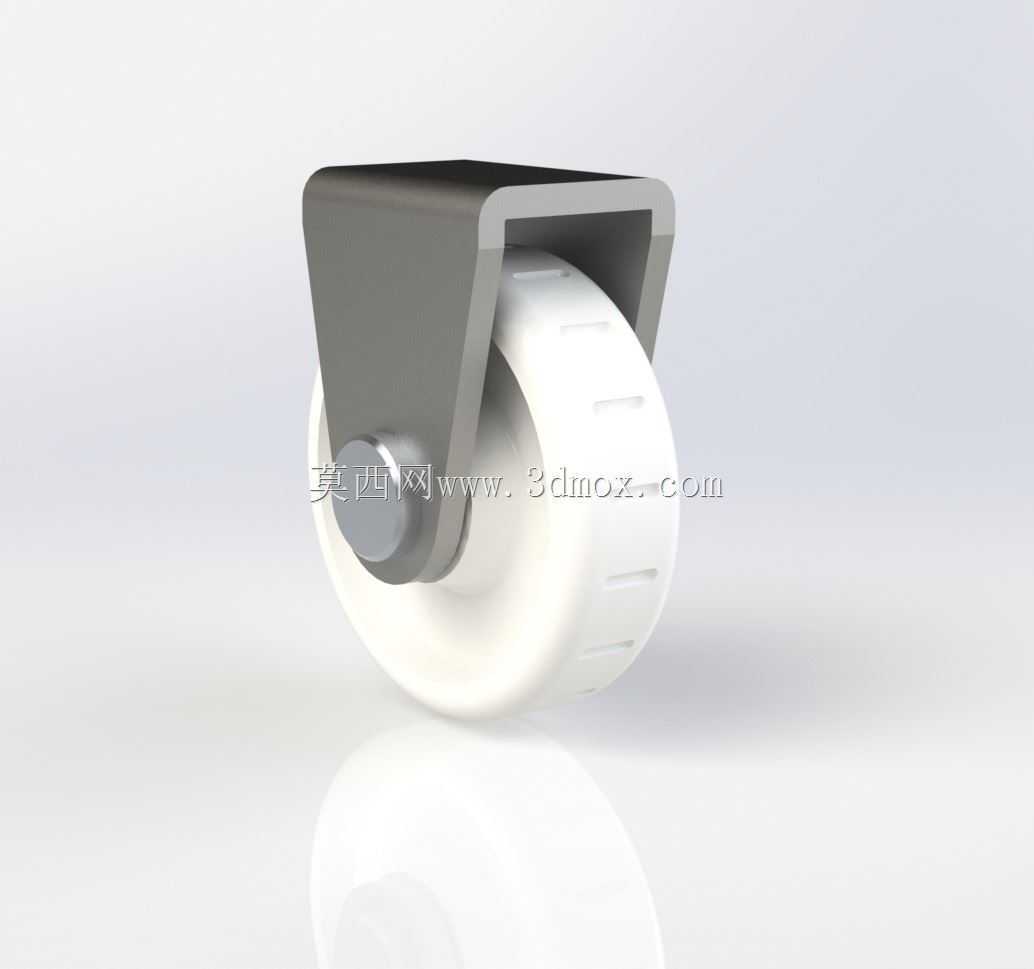

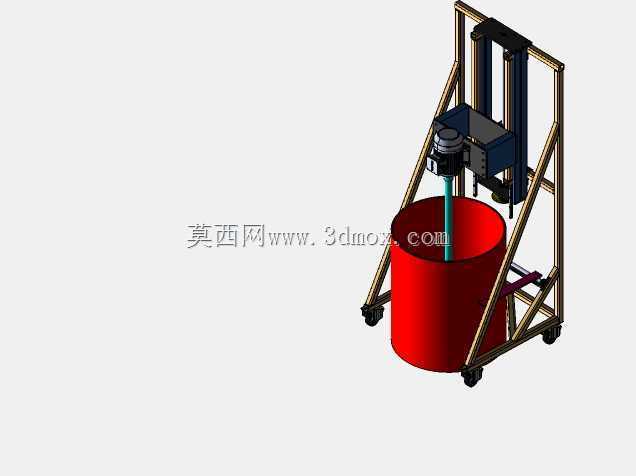

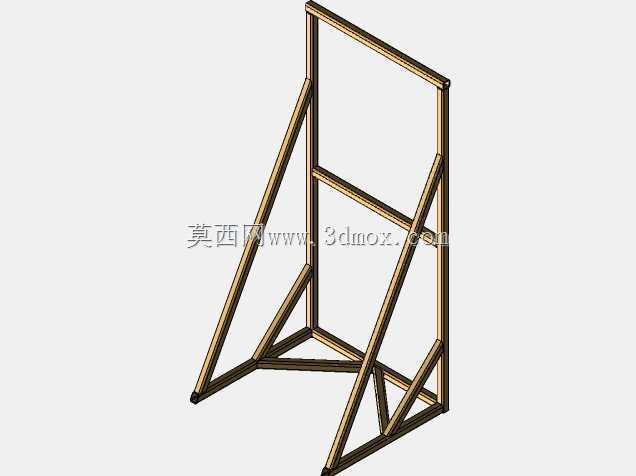

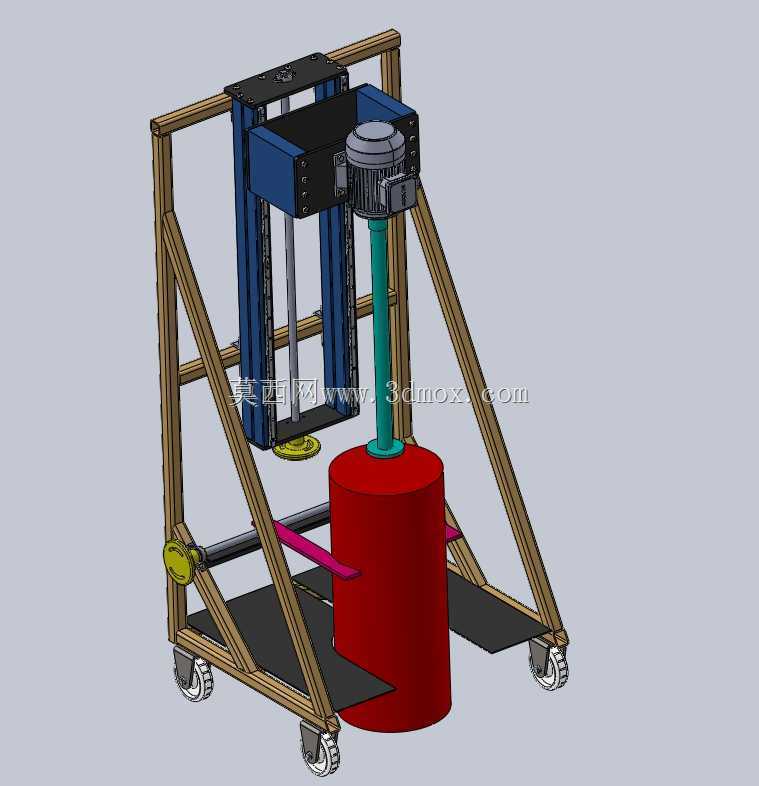

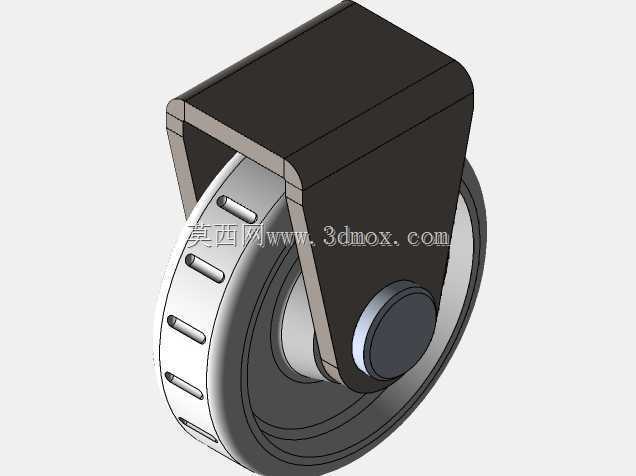

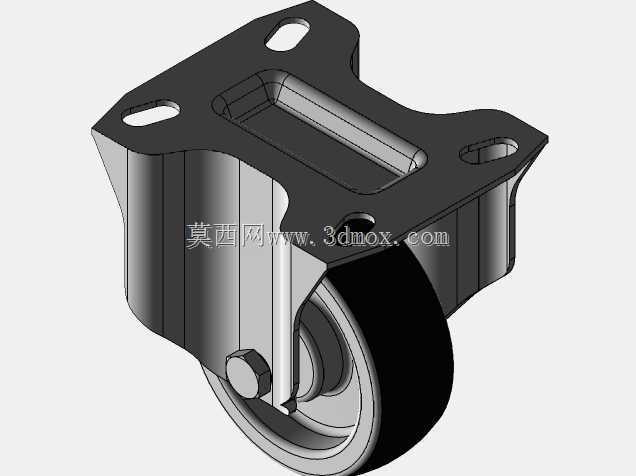

　　在中小型化工、食品加工、建材辅料制备的车间现场，常需要处理小批量多批次的液固混合、浆料搅拌作业，这类作业场景往往没有固定的安装工位，需要设备能够在不同作业点之间灵活转场，同时兼顾搅拌作业的稳定性与操作便捷性，这套移动式立式搅拌装置的三维结构设计，正是针对这类分散式小批量搅拌工况完成的方案落地。从结构布局来看，整套设备采用倾斜式三角桁架机架作为承载主体，框架主体采用标准型材拼接成型，相比封闭式钣金机架，桁架结构在保证整体结构刚度的前提下，大幅降低了设备自重，同时方便操作人员观察内部搅拌组件的运行状态，也便于日常对传动部件的检修维护。机架底部四个支点全部配置带刹车的万向脚轮，单个脚轮的额定承载满足整备重量下的移动需求，

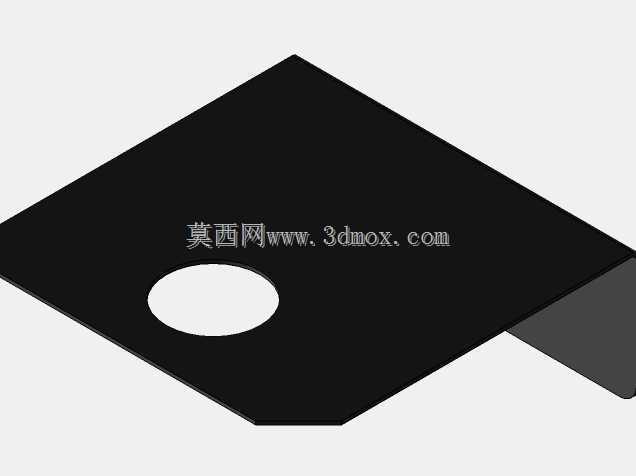

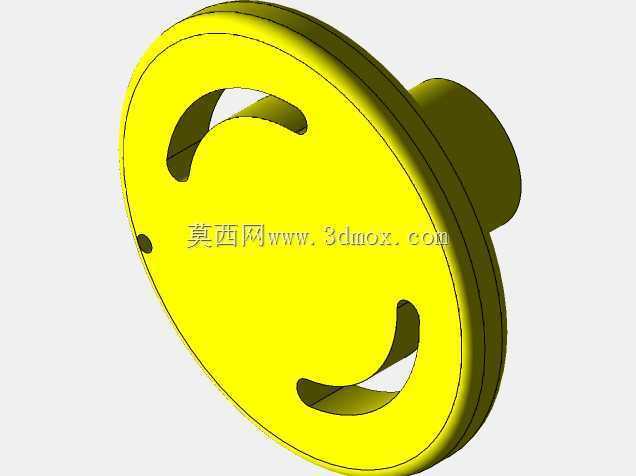

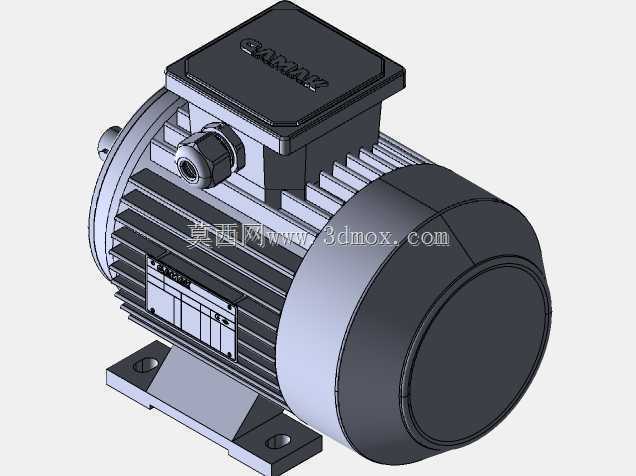

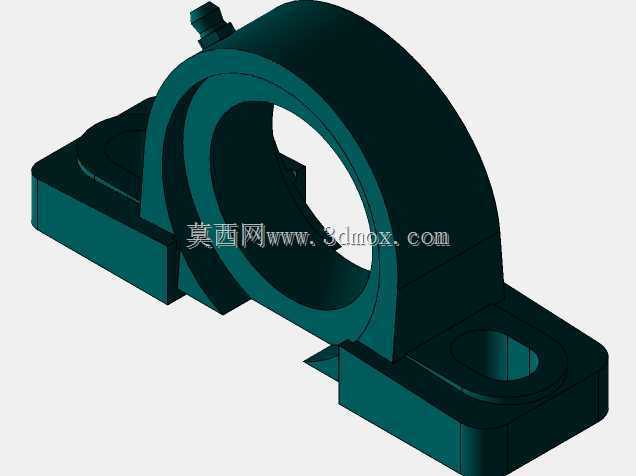

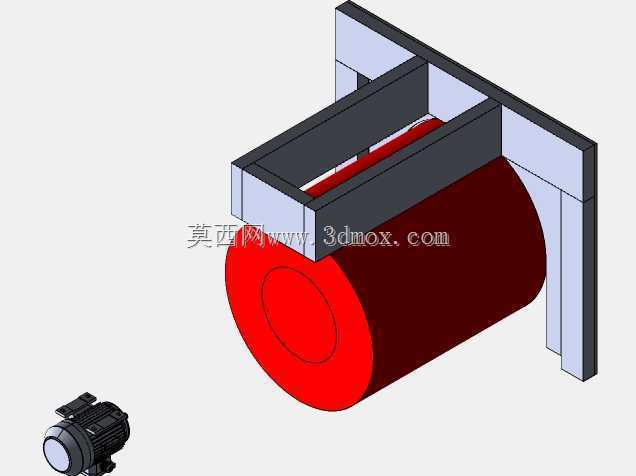

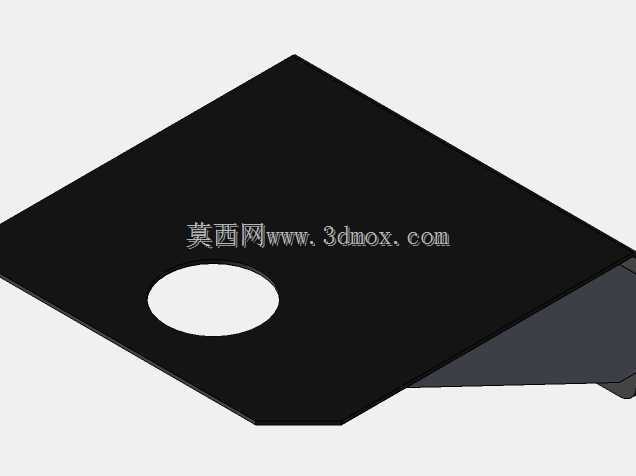

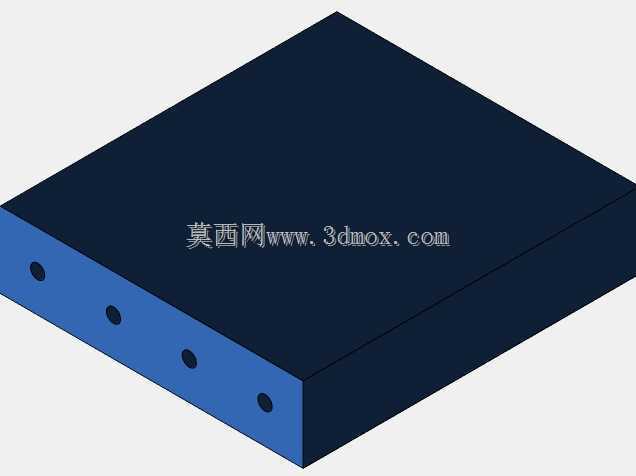

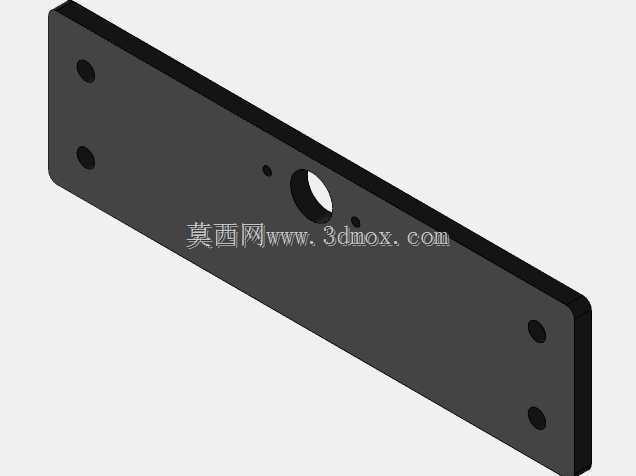

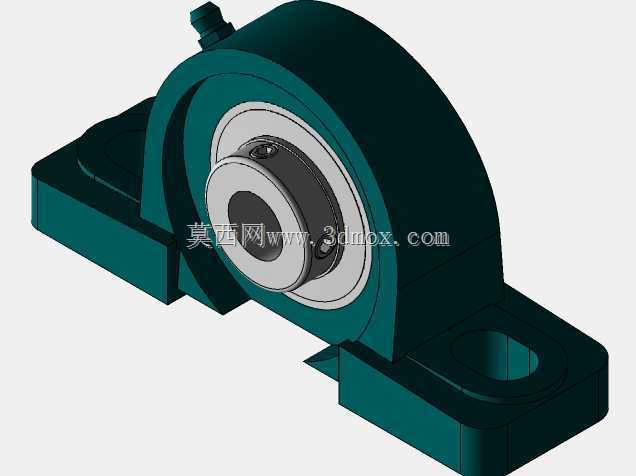

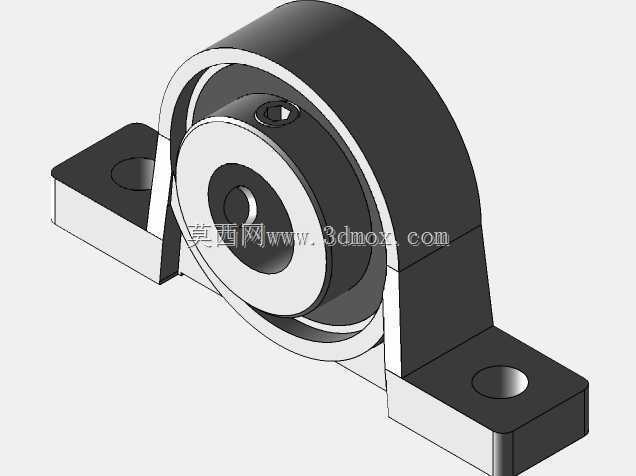

　　转场时解除刹车即可推动设备在平整车间地面移动，到达作业工位后锁死脚轮，即可避免搅拌过程中设备出现移位、晃动的问题。搅拌执行部分采用立式同轴传动布局，驱动电机固定在机架上部的安装托板上，电机输出端通过联轴器连接立式搅拌主轴，主轴外部设置防护套管，避免作业过程中物料飞溅到传动轴表面造成磨损，主轴下端延伸至料筒内部，可根据搅拌物料的特性更换不同形式的搅拌桨叶，本次结构中配置的桨叶适配中低粘度浆料的混合需求，能够在料筒内形成稳定的轴向与径向复合流场，减少筒壁位置的物料沉积死角。料筒采用立式圆柱结构，放置在机架下部的承载平台上，平台设置有限位挡边，能够对料筒的径向位置进行约束，避免搅拌过程中料筒出现偏移，

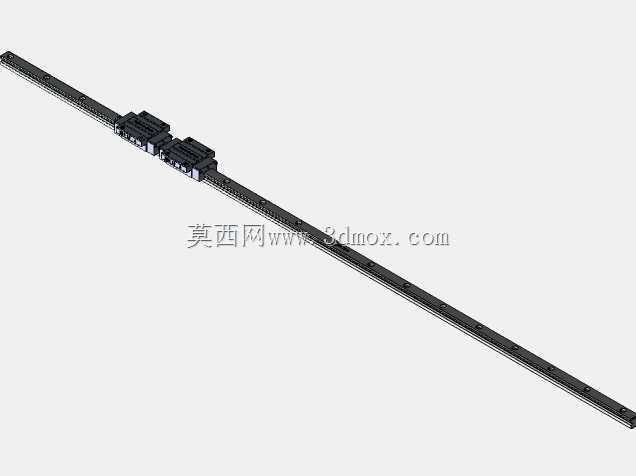

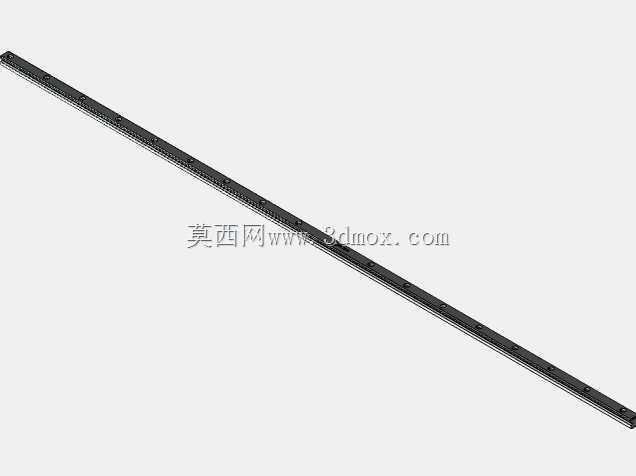

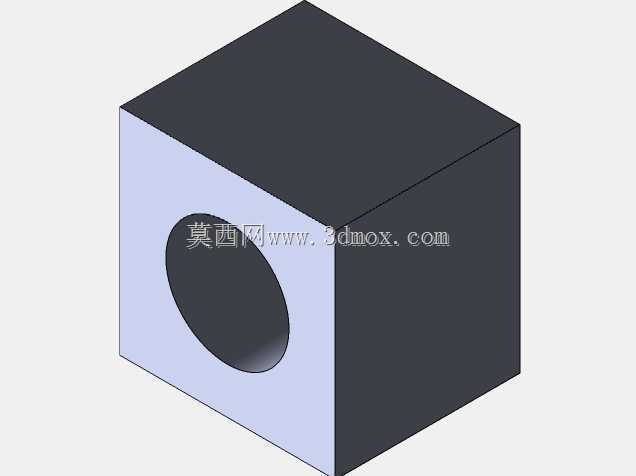

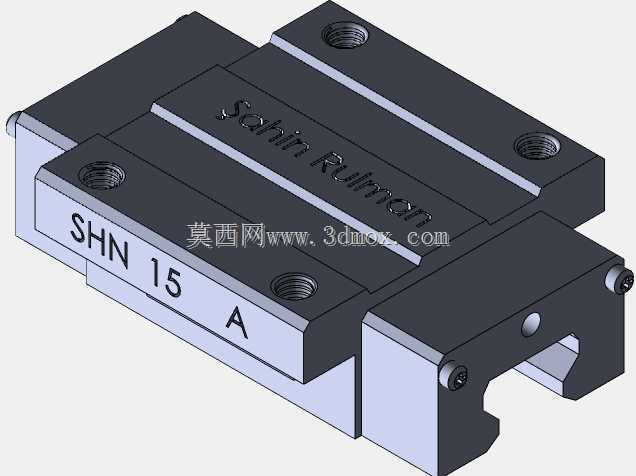

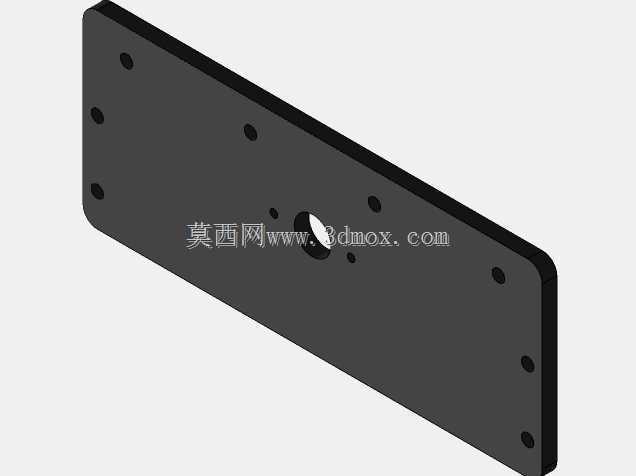

　　料筒与搅拌主轴的同轴度通过机架上部的电机安装座定位精度保证，安装座上设置有腰型调节孔，可在装配时微调电机的水平位置，保证主轴与料筒中心的重合度，减少搅拌过程中的偏载振动。设备的操作侧设置有手摇式升降调节机构，通过手轮带动丝杠传动，可驱动上部的电机安装板沿机架两侧的直线导轨上下移动，方便在更换料筒、清理桨叶、更换搅拌组件时调整主轴的高度位置，无需借助额外吊装设备即可完成操作，适配不同高度规格的料筒使用需求，升降行程覆盖常规20L到50L容积圆柱料筒的高度范围，满足小批量生产的常用规格需求。从安装边界来看，整套设备的占地投影尺寸控制在紧凑范围内，能够通过车间常规宽度的通道与门洞，无需对现有车间通道进行改造即可完成转场，

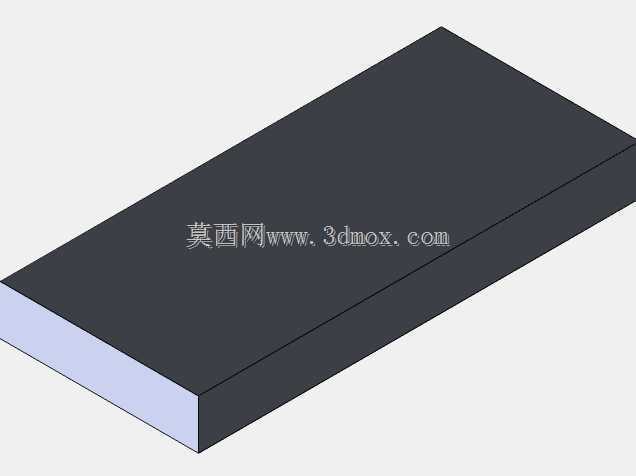

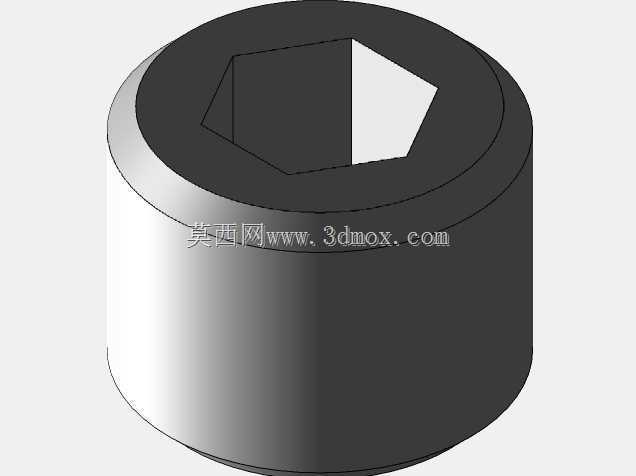

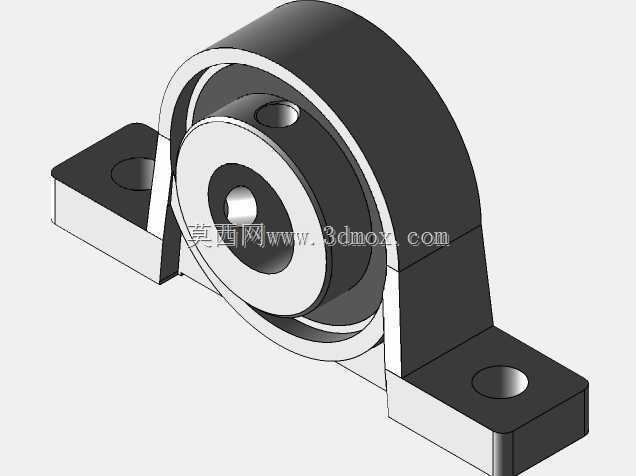

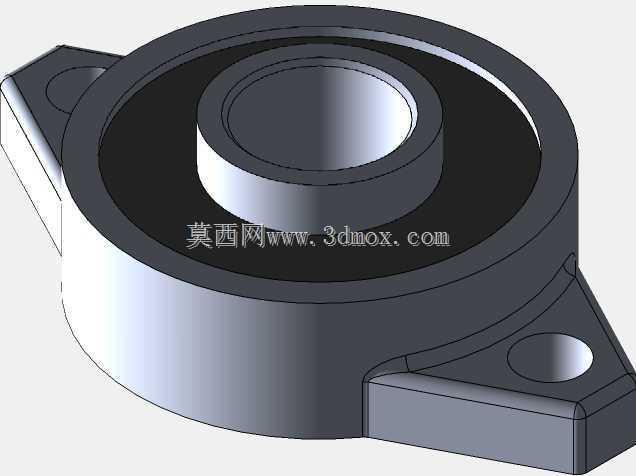

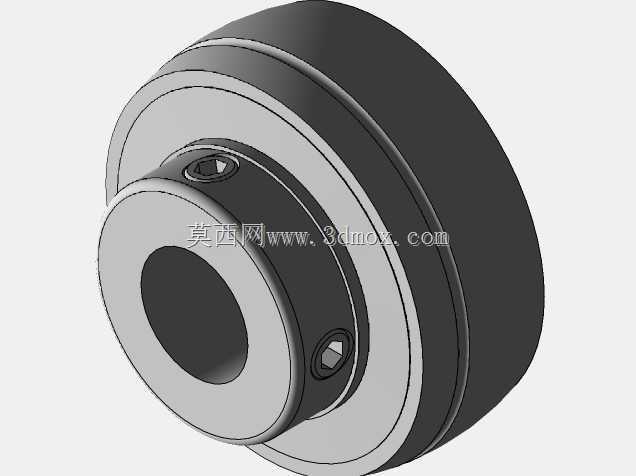

　　设备整体重心位于脚轮支撑面的中心区域，即使在搅拌主轴高速运转的工况下，整体抗倾覆系数也满足安全作业要求。机架的型材拼接处全部采用可拆卸的紧固件连接，相比焊接结构，方便在运输过程中拆解分装，也便于后期对磨损的导轨、传动部件进行单独更换，降低后期维护成本。在传动系统的设计上，电机与主轴之间的传动路径做了同轴度优化，减少了中间传动环节的功率损耗，同时在电机安装座位置设置有减震垫，能够吸收电机运转以及搅拌过程中产生的振动，降低设备运行时的噪音水平，也避免振动传递到机架导致紧固件松动。料筒的放置平台采用防滑耐磨板材制作，表面做防滑处理，即使料筒外壁沾有少量物料残留，也能保证料筒放置的稳定性，平台边缘设置有导流槽，清理过程中产生的污水可沿导流槽排出，不会积存到机架型材缝隙中造成锈蚀。这套结构设计没有采用复杂的专用定制部件，大部分结构件都可以采用标准型材、标准传动件、标准脚轮组装完成，加工与装配难度较低，适合小型加工厂自行改制或者小批量生产制造，能够很好地填补固定安装式大型搅拌设备无法覆盖的灵活作业场景需求，在小批量试剂调配、涂料搅拌、饲料混合等场景下都有较强的适配性。
