NSX250塑壳断路器三维结构设计

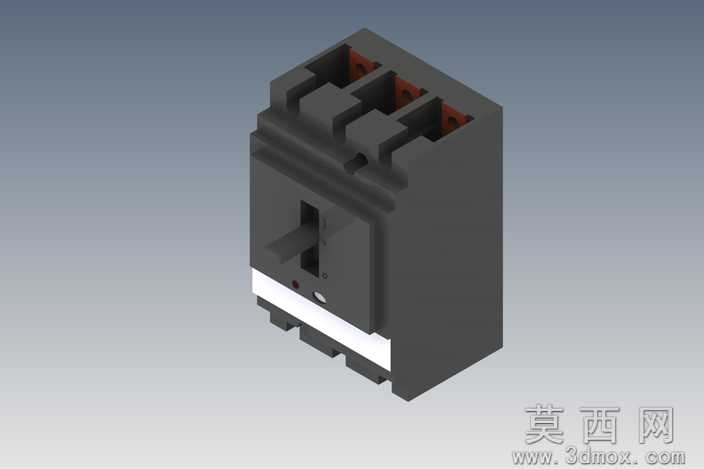

本作品为NSX250型号塑壳断路器的三维数字化模型，建模过程依托Autodesk Inventor平台完成，整体建模遵循工业产品正向设计逻辑，从产品外观轮廓到内部装配结构均按照实物等比例还原。建模初期先梳理塑壳断路器的整体尺寸基准，以基座壳体为核心基础特征，通过拉伸、切除、拔模等基础建模命令构建出外壳的主体轮廓，精准还原了壳体表面的操作手柄安装槽、接线端开口、散热凹槽等细节结构，壳体边缘的倒角、圆角过渡均按照实际产品的工艺要求设置，还原了注塑外壳的工艺特征。操作手柄部分单独构建子装配体，还原了手柄的扳动角度限位结构、操作指示标识位，手柄与壳体的配合间隙按照实际装配公差设置，可直观展示操作手柄的活动行程范围。接线端子区域还原了三相接线位的铜排安装槽、压线结构的卡位特征，端子内部的导电件连接结构做了简化但保留核心装配关系，清晰呈现三相进线与出线的排布逻辑。模型材质渲染阶段，为外壳部分赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原塑壳外壳的磨砂质感；操作手柄赋予深灰色硬质塑料材质，与壳体形成细微的视觉区分；接线端内部的导电部位赋予红铜金属材质，还原铜质导电件的金属光泽；壳体正面的白色装饰条赋予亮面白色塑料材质，还原产品的外观标识特征。整体渲染采用柔和的工业产品展示光源，通过多角度光源布置消除模型暗部死黑区域，清晰呈现壳体表面的结构凹凸细节。结构设计上完整还原了塑壳断路器的模块化装配逻辑，基座、上盖、操作机构、接线端子、脱扣器安装位等模块的拆分关系清晰，可直观展示产品的装配层级，各部件之间的配合面、卡扣连接位、螺丝固定柱均做了精准建模，能够为后续的产品结构验证、装配工艺模拟、教学演示提供精准的三维数字载体。建模过程中对非核心内部结构做了合理简化，在保证外观与核心装配结构完整准确的前提下，控制模型整体体量，兼顾展示效果与文件使用效率，模型的各特征参数均可编辑，能够支持后续的参数化修改与衍生设计。
