三极塑壳断路器EASYPACT结构三维设计

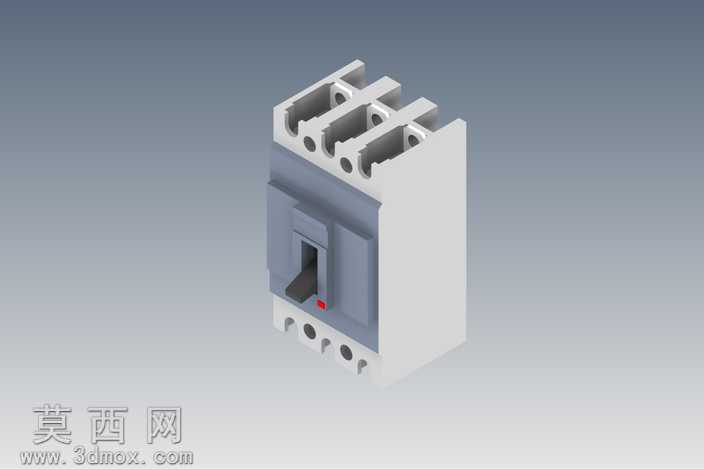

本作品为三极塑壳断路器EASYPACT的三维参数化建模成果，建模过程依托Autodesk Inventor平台完成，整体采用自顶向下的装配设计思路，先完成整体安装尺寸、极间距、操作行程等核心参数的基准搭建，再逐一拆分零部件进行独立建模后完成约束装配，完整还原了产品的真实结构比例。模型主体外壳采用哑光浅灰色工程塑料材质渲染，操作手柄区域使用深灰色耐磨工程塑料材质，合闸指示红点采用醒目的正红色哑光漆面材质，接线端子区域做了金属镀锌质感的材质处理，不同材质的粗糙度、反光度参数均参照实物样品调试，渲染效果贴近真实工业产品的视觉质感。结构层面完整还原了三极断路器的核心构造：上部三个独立的进线接线腔带有标准化的接线端子安装位与固定螺孔结构，中部操作机构区域还原了扳动式操作手柄的行程空间与指示标识结构，下部三个出线接线腔对应三相回路的接线位置，外壳侧面的散热凹槽、安装固定孔位、卡扣结构均做了1:1的细节还原，各零部件之间的装配间隙参照实物公差设置，可直接用于装配干涉检查、产品结构演示、配电场景布局模拟等用途。建模过程中对所有特征做了参数化关联，若需调整额定电流对应的壳体尺寸、极数规格，仅需修改对应基准参数即可快速完成模型迭代，无需重新绘制特征。模型的所有圆角、拔模斜度均参照注塑件生产工艺要求设置，既保证了外观的还原度，也符合实际产品的生产加工逻辑，可用于低压配电产品的教学演示、成套配电柜的布局设计、产品宣传动画制作等场景，能够直观展示三极塑壳断路器的外部结构与安装尺寸，为相关电气设计工作提供精准的三维模型支撑。
