四缸发动机排气歧管结构设计方案

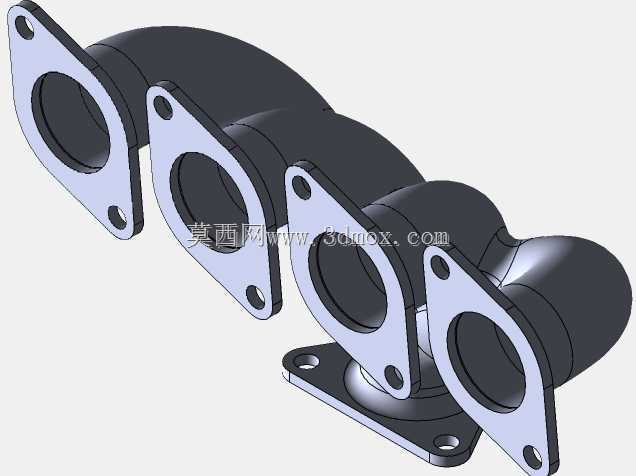

　　这款排气歧管的设计，首先要匹配直列四缸内燃机的排气时序，四个进气法兰分别对应四个气缸的排气道出口，每个法兰面都加工有两个定位安装孔，孔位公差严格控制在±0.1mm范围内，保证与缸盖排气侧的贴合度，避免高温高压废气泄漏。歧管的管路走向采用不等长优化设计，在有限的发动机舱布局空间内，尽可能平衡各缸的排气背压，减少排气干涉现象，提升发动机的充气效率。从结构上看，四个支管逐步汇合到下方的总出口法兰，总出口法兰用于连接三元催化器或者涡轮增压器的进气端，法兰面同样预留了安装固定孔，保证连接强度。设计过程中需要充分考虑热胀冷缩的变形量，歧管在工作时会接触最高近千度的排气，管路的弯曲弧度经过反复校核，既保证气流顺畅，减少排气阻力，

　　又预留了足够的热变形余量，避免工作过程中因热应力产生开裂。安装边界方面，整个歧管的轮廓尺寸完全适配主流2.0L排量直列四缸汽油机的舱内布局，不会与周边的发动机悬置、冷却管路、线束产生干涉，法兰面的密封槽设计可以配合金属密封垫片，在高温工况下维持可靠的密封性能。这类排气歧管广泛应用于民用乘用车的自然吸气发动机上，是发动机进排气系统的核心部件，负责将各个气缸燃烧后产生的废气有序汇集，导入后处理系统最终排出。设计时还要兼顾铸造工艺的可行性，管壁厚度保持均匀，过渡位置采用大圆角过渡，避免铸造过程中出现缩孔、砂眼等缺陷，同时控制整体重量，在满足结构强度的前提下尽可能降低壁厚，减少发动机的整体负载。

　　每个支管的接口位置与缸盖排气道的对齐精度是设计重点，偏移量过大会直接影响排气气流的顺畅度，甚至导致局部紊流增加排气阻力，因此建模阶段就需要完全匹配缸盖的数模基准，所有安装孔位采用统一的基准坐标系进行定位，减少装配时的累计误差。歧管的表面不需要额外做复杂处理，铸造后的毛坯经过简单的抛丸处理即可满足使用要求，部分高性能版本会采用不锈钢焊接结构，但这款铸铁材质的设计更偏向民用量产车型，成本更低，热变形量更小，适合大规模量产装车。在实际使用场景中，排气歧管除了引导废气排出，还承担着部分热量传导的作用，设计时需要考虑周边部件的热防护距离，避免高温烘烤导致周边的橡胶管路、塑料部件提前老化失效，因此歧管的外形轮廓在靠近发动机舱其他部件的一侧，会适当留出隔热层的安装空间，不需要额外改变主体管路的走向。
