CAIXA I25J型齿轮传动箱体结构设计

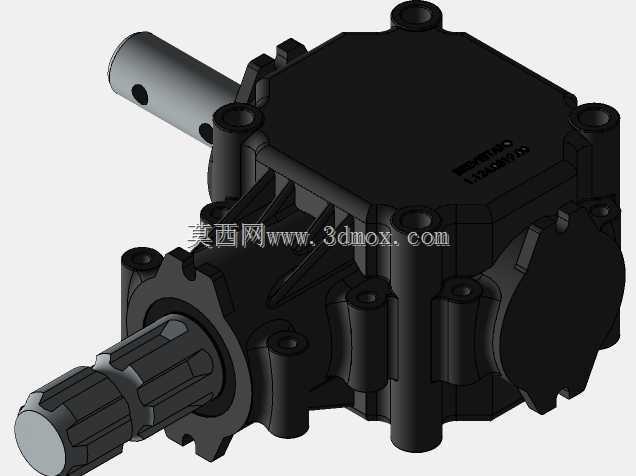

　　这款CAIXA I25J传动箱体，核心应用场景集中在中小功率动力传输链路中，常见于园林作业机具、小型农用作业设备、轻载输送装置的动力换向与减速环节，作为动力输入与输出端的中间承载构件，承担着扭矩传递、轴系定位、齿轮组防护的核心作用。从实际使用需求出发，这类箱体需要适配不同方向的动力接入与输出，图中可见的两个伸出轴分别对应不同的传动比输出端，其中带花键结构的输出轴可直接对接作业执行端，无需额外加装联轴器，能有效缩减整机的轴向安装尺寸，适配紧凑布局的设备安装空间。

　　设计过程中，首先围绕齿轮组的排布确定内腔轮廓，箱体内腔预留的空间可容纳定轴齿轮传动组，通过不同齿数的齿轮啮合实现固定减速比的动力输出，壳体外部的加强筋布局并非随意设置，每一条加强筋都对应内部轴承座的受力位置，在齿轮啮合产生径向力、轴系传递扭矩产生倾覆力矩时，加强筋可将局部应力分散到整个壳体壁面，避免轴承安装位出现应力集中导致的壳体开裂，同时也能提升壳体的整体刚性，减少轴系运转过程中的箱体共振，降低传动噪音。

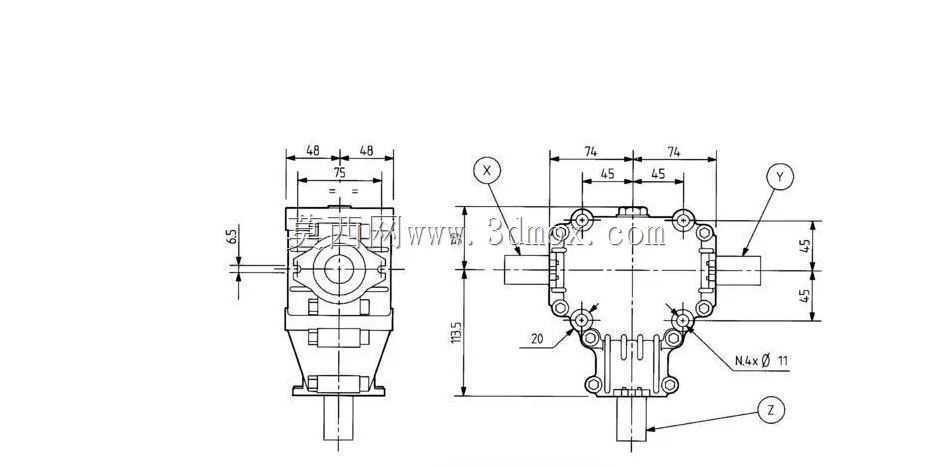

　　外形尺寸方面，该箱体采用近似方形的主体轮廓，边角处做了圆弧过渡处理，既避免铸造过程中出现应力集中的尖角缺陷，也能减少安装时与周边构件的干涉。安装边界上，壳体上分布的多个凸台安装孔，分别对应箱盖连接、整机固定、透气塞安装、油位观察、放油螺塞的安装位置，其中箱盖连接孔沿箱体结合面均匀分布，可保证结合面的密封压力均匀，避免润滑油渗漏；整机固定孔设置在壳体下部的加厚凸台上，可承受设备运转过程中的振动载荷，防止固定螺栓出现松动。伸出轴的轴伸长度经过匹配计算，花键轴的有效啮合长度满足额定扭矩下的花键强度要求，光轴输出端预留了密封件安装槽位，可安装骨架油封实现输出轴处的动密封，防止箱体内润滑油泄漏，同时阻挡外部粉尘、泥水进入箱体内部，适配户外作业的恶劣工况。

　　从结构细节来看，箱体上的轴承安装孔采用一次装夹加工的工艺基准设计，可保证输入轴与输出轴的孔位同轴度、平行度满足齿轮啮合的精度要求，减少齿轮偏载导致的齿面磨损，延长齿轮组的使用寿命。壳体材质适配压铸铝合金或者灰铸铁两种工艺方案，压铸铝合金版本重量更轻，适配移动类作业设备的减重需求，灰铸铁版本减震性能更好，适配固定安装、连续运转的工业设备场景。箱体内腔底部预留了储油空间，可采用飞溅润滑方式对齿轮、轴承进行润滑，无需额外加装润滑泵，简化了整体结构，降低了制造成本与后期维护难度。在实际选型适配时，需要注意输入轴的额定转速、输出端的额定扭矩匹配，同时确认安装孔位的中心距尺寸与设备机架的安装位匹配，轴伸的尺寸与对接的执行构件接口匹配，避免出现安装干涉或者强度不足的问题。
