按动式透明笔杆办公圆珠笔外观结构设计

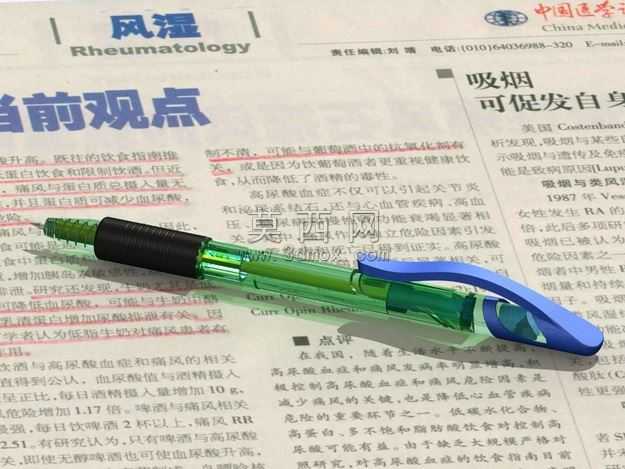

本款圆珠笔三维建模采用SolidWorks平台完成全参数化设计，建模过程遵循自上而下的装配设计逻辑，首先搭建笔身整体基准坐标系，确定笔身总长、笔杆直径、按动行程等核心尺寸参数，确保各零部件装配间隙控制在0.1mm以内，符合实际量产的公差要求。外观部分针对透明笔杆区域采用半透明聚碳酸酯材质参数设置，在渲染环节调整材质折射率为1.58、透光率89%，还原透明塑料通透的视觉效果，同时保留笔杆内部储墨仓、弹簧、按动卡位结构的可见性，让整体结构展示更直观。笔握区域设计为黑色软胶防滑结构，建模时通过曲面扫掠生成贴合手指握持弧度的凹凸纹理，材质设置为哑光TPU软胶，粗糙度调整为0.72，模拟软胶材质的亲肤磨砂质感，提升握持时的摩擦力避免书写打滑。笔夹部分采用弧形流线造型，通过曲面放样生成与笔身贴合的安装基座，前端设置卡扣结构可稳定夹持在纸张、笔记本封面上，材质设置为亮蓝色ABS塑料，添加轻微的金属珠光效果提升外观精致度。内部按动结构完整复刻了经典按动圆珠笔的棘轮卡位、弹簧复位、笔芯伸缩的传动逻辑，所有活动部件均添加了装配约束与运动仿真参数，可模拟按动出芯、再次按动收回的完整动作流程，验证结构运动过程中无卡滞、干涉问题。渲染阶段采用三点布光方案，主光源从侧上方45度角打亮笔身主体，勾勒透明笔杆的折射光影，辅光源补亮暗部细节避免结构阴影过死，背景采用报纸纹理作为衬托，突出日常办公场景下的产品使用氛围，最终渲染效果清晰展现产品的外观细节与内部结构特征，可用于产品外观展示、结构验证以及生产开模前的方案评审参考。
