低平板半挂车承载底盘结构设计

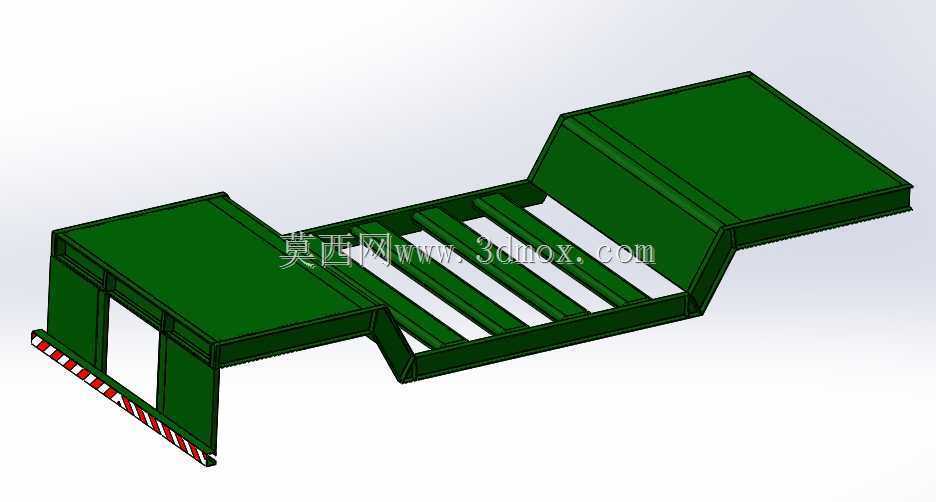

　　该承载底盘为低平板类运输装备的核心承载结构，主要面向大件重载运输场景设计，适配工程机械、重型工业设备、大型钢结构件等超限重载货物的公路转运需求，这类底盘常见于重型半挂运输车辆，通过降低承载面高度来满足超高货物的通行限高要求，同时兼顾重载工况下的结构强度与行驶稳定性。从结构设计逻辑来看，整个底盘采用分段式阶梯承载布局，前端为牵引连接段的支撑结构，预留了与牵引销、牵引座匹配的安装空间，中部为下沉式主承载区，该区域采用纵梁加横向格栅肋板的框架式结构，纵梁为主要承力构件，沿底盘长度方向贯通布置，承担行驶过程中的纵向冲击载荷与货物的竖向压载，横向均匀布置的肋板一方面将纵梁连接为整体，提升框架的抗扭刚度，避免重载下车架出现扭转变形，

　　另一方面也为货物提供均匀的支撑面，防止局部应力集中导致的车架变形。底盘尾部为抬升段结构，主要用于布置行走机构的安装位，匹配车桥、悬挂系统的安装边界，前端支撑腿位置设置了红白警示标识结构，用于车辆停放脱挂时的警示防护，避免周边人员、设备碰撞支撑结构。外形尺寸方面，该底盘整体承载面尺寸为6500x2420毫米，主承载区的下沉高度经过适配设计，能够保证装载常见高度的工程机械设备时，整车总高度符合公路运输的限高规范，2420毫米的宽度也符合道路运输车辆的外廓尺寸要求，不会出现超宽的通行限制。在实际使用场景中，这类底盘的主承载面因为采用格栅式框架结构，相比整板式承载结构自重更轻，能够有效降低整车整备质量，提升额定载质量利用率，

　　同时格栅结构也便于货物的捆扎固定，作业人员可以直接通过格栅间隙穿入捆扎带、拉紧器，对装载的工程机械、设备进行固定，不需要额外设置过多的捆扎挂点，提升装卸作业的效率。设计过程中针对重载工况的受力特点，对纵梁的截面尺寸、肋板的布置间距做了匹配优化，纵梁在牵引段、承载段、尾部行走段采用变截面设计，在应力集中的连接位置做了圆弧过渡处理，避免直角连接带来的应力集中问题，有效提升车架的疲劳寿命，能够适应复杂路况下的交变载荷冲击，比如非铺装路面的颠簸、急加速急制动时的纵向冲击、转弯时的侧向载荷等工况。底盘的安装边界预留了通用化的接口，前端牵引段的尺寸匹配常规重型牵引车的牵引座安装高度，尾部抬升段的安装位可以适配不同吨位的车桥与悬挂系统，用户可以根据实际载重需求选择单桥、双桥或者多桥的行走配置，不需要对底盘主结构做大幅修改，具备较好的通用适配性。在结构细节上，前端支撑结构采用立式支撑腿设计，停放时可以通过支撑腿将底盘前端支撑稳定，脱挂后也能保持底盘的水平放置，不会出现前倾或者侧翻的风险，支撑腿外侧的警示标识采用高对比度的红白斜纹设计，在光线不佳的场景下也能起到明显的警示作用。整个底盘的框架结构在焊接工艺性上也做了充分考虑，所有构件的连接位置都预留了足够的焊接操作空间，肋板与纵梁的连接采用满焊工艺的设计要求，保证连接强度，同时避免过多的复杂曲面结构，降低生产制造的工艺难度，适合批量下料、焊接加工。对于大件运输行业的从业者来说，

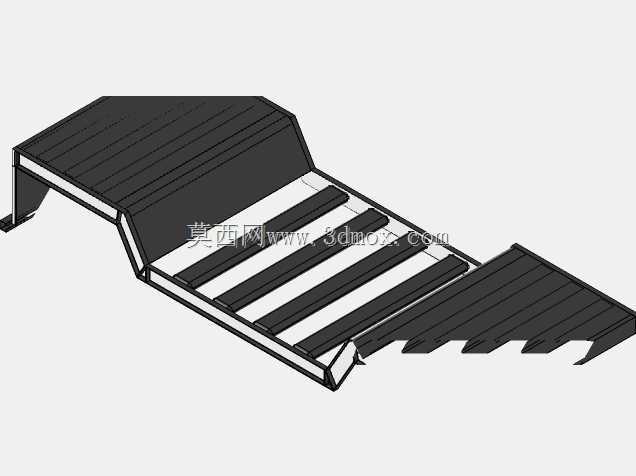

　　这类低平板底盘的结构设计直接决定了运输过程的安全性与装载适应性，下沉式的承载面设计相比普通平板底盘能够装载更高的货物，比如高度较高的挖掘机、装载机、大型工业罐体等设备，不需要额外拆解货物就能满足道路通行的限高要求，大幅降低大件运输的装卸成本与时间成本。格栅式的承载面在雨雪天气下也具备更好的排水性，不会出现承载面积水、积雪导致的货物打滑问题，提升运输过程中的货物固定可靠性。在三维建模过程中，整个底盘的结构按照实际生产的钣金折弯、焊接装配逻辑搭建，每个构件的板厚、折弯半径都符合实际钣金加工的工艺要求，没有出现无法加工的理想化结构，所有安装孔位、连接位置的尺寸都经过匹配校验，能够直接用于后续的工程出图、生产指导，也可以作为同类低平板运输装备设计的参考模型，帮助设计人员快速完成车架结构的方案迭代，减少重复建模的工作量。
