工程机械行走驱动液压马达总成结构

　　行走液压马达在履带式工程装备上承担整机行走扭矩输出与转速匹配的核心任务，常见于中小型挖掘机、履带起重机、水平定向钻、掘进辅助设备以及非公路重载底盘。这类部件并不是单独裸露使用的马达本体，而是将径向柱塞或轴向柱塞液压单元、行星减速腔、安装法兰、制动接口与配流结构整合在同一回转轴线附近，最终把高压油液的压力能转换为低速大扭矩输出，直接驱动履带链轮或轮边机构。

　　从现场布置看，马达总成一端通过大直径法兰贴合在履带架的安装座面上，周向均布的螺栓孔承担整机牵引反力与冲击载荷；另一端则与行走减速机构、链轮及履带链轨形成传动链。设备在泥泞坡面、碎石场地或原地转向工况下，两侧马达需要分别提供正反转、差速和闭锁能力，因此壳体不仅要承受内压，还要承受侧向弯矩、螺栓预紧力以及地面冲击。建模时先确定输出轴线、法兰贴合面和链轮配合边界，再反向布置缸体、柱塞、配流盘、制动器油道和后盖接口，能够避免后续与履带架、护罩、油管发生干涉。

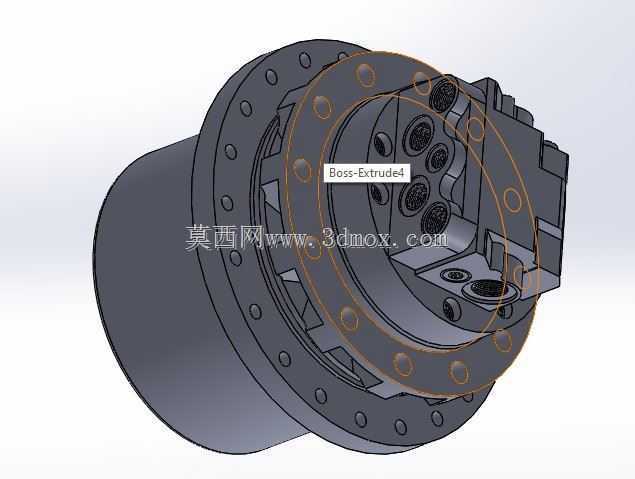

　　该结构外形呈短粗筒状，大法兰端为主要安装基准，法兰外缘布置多颗连接螺栓，孔位按节圆均匀分布，适合承受周期性剪切与拉压复合载荷。筒身内部预留减速齿轮与轴承容纳空间，后端块状区域集成液压油口、控制阀块安装面和维护接口。实际选型时，法兰外径、止口直径、螺栓孔数量与节圆、输出轴花键规格、油口中心高以及后盖外轮廓都属于硬边界；若这些尺寸与底盘机架不匹配，即使扭矩参数满足要求，也无法完成装车。

　　功能设计上，行走马达需要兼顾启动扭矩、低速稳定性、背压耐受和停车制动。高压油进入配流机构后推动柱塞作用在斜盘或偏心转子上，形成连续回转；回油侧则保持一定背压，防止真空和气蚀。集成式制动油缸通常在弹簧力作用下保持常闭制动，压力油引入后解除制动，这种逻辑可在管路失效或停机时自动锁止履带，减少溜车风险。三维结构中需要重点表达制动活塞腔、油道交叉位置、密封沟槽和泄油通路，因为这些区域既影响动作可靠性，也决定壳体壁厚与加工工艺。

　　建模过程中，法兰面与回转轴线的同轴度应作为首要装配基准。螺栓孔周围需要保留足够凸台宽度，避免壁厚突变导致应力集中；筒身与后盖交接处设置圆角和加强过渡，可降低铸造或焊接毛坯在高压脉动下的开裂风险。油口附近不宜布置过薄肋板，接头拧紧时产生的局部载荷会直接传递到壳体；配流面、轴承孔和密封沟槽则要按较高尺寸精度处理，模型里应保留清晰的配合台阶与倒角，而不是做成单纯外观件。

　　从维护角度看，行走马达靠近地面，作业中常受到泥沙、石块和水浸影响，因此外轮廓应尽量减少积泥凹槽，法兰结合面、放油口和泄油口位置要便于人员在不拆解履带的情况下接近。后端阀块与管路接头需要留出扳手空间，高压胶管在悬架跳动和转向时不能与护罩摩擦。若用于小型挖掘机，还需关注马达与履带张紧装置、行走护板之间的间隙；若用于起重或桩工设备，则要校核长时间低速重载下壳体热容量与连续牵引能力。

　　结构表达时，可以把总成拆成壳体、法兰端盖、柱塞转子组件、配流盘、制动活塞、轴承、密封件和连接螺栓几个层次。外观上可见的 Boss 凸台并不仅是装饰特征，它们对应内部油道堵头、定位销或工艺孔；端面多个圆孔分别承担紧固、通油和定位功能，若在装配阶段混淆孔位，会造成制动失灵或润滑油路中断。通过完整三维模型检查这些孔系的深度、走向和开口方向，比在二维图纸中逐线核对更直观，也更容易发现油道与螺栓孔交叉的致命问题。

　　在底盘匹配阶段，还需把马达放入履带架总装中复核运动包络。链轮啮合半径决定履带线速度，马达排量和减速比共同决定爬坡牵引力；法兰安装面到链轮中心的距离影响链轨对齐，若轴向偏置过大，会引起链轨偏磨和链轮齿面早期失效。壳体最低点也应满足通过性要求，避免在凸起地面直接撞击。通过将安装边界、载荷路径、油液逻辑和维护空间同时纳入模型，才能让该行走驱动部件在真实工程场景中具备可制造、可装配和可维护的结构基础。
