手动操作式小型玉米脱粒作业设备结构

　　在丘陵山地零散地块的玉米收获后处理场景中，大型集中式脱粒设备受地形、种植规模限制难以进场，农户往往需要依靠小型便携机具完成果穗脱粒作业，这款手动操作的玉米脱粒结构正是针对这类分散作业需求设计。从实际作业逻辑来看，设备不需要外接动力源，完全依靠操作人员手动喂入果穗、转动作业部件完成脱粒，适配家庭种植户、小型农业合作社的小批量玉米脱粒需求，作业时不需要复杂的场地准备，可直接放置在平整的院坝、田边空地使用，转移时单人即可搬运，适配农村地区分散作业的灵活需求。

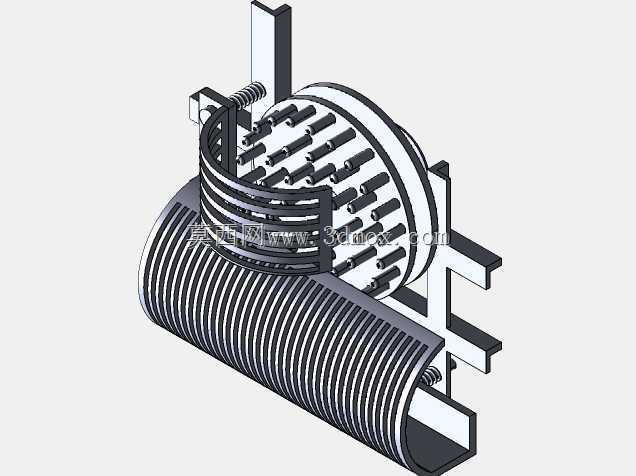

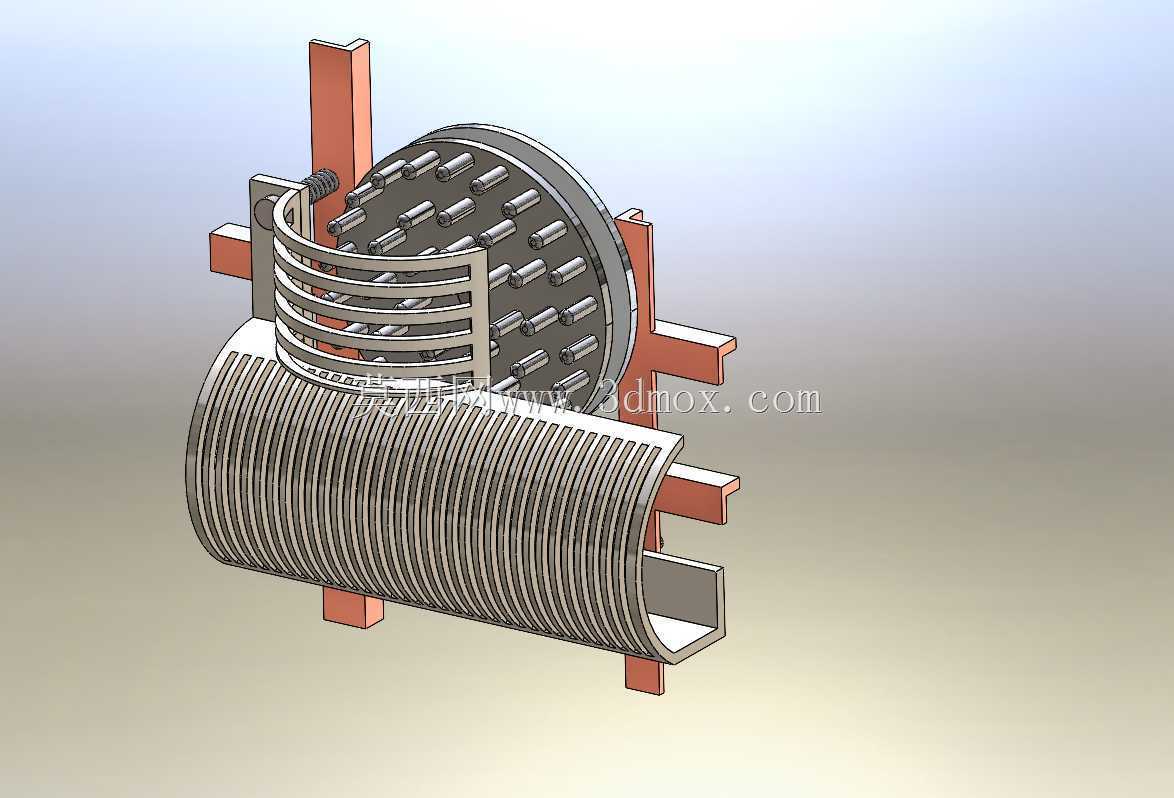

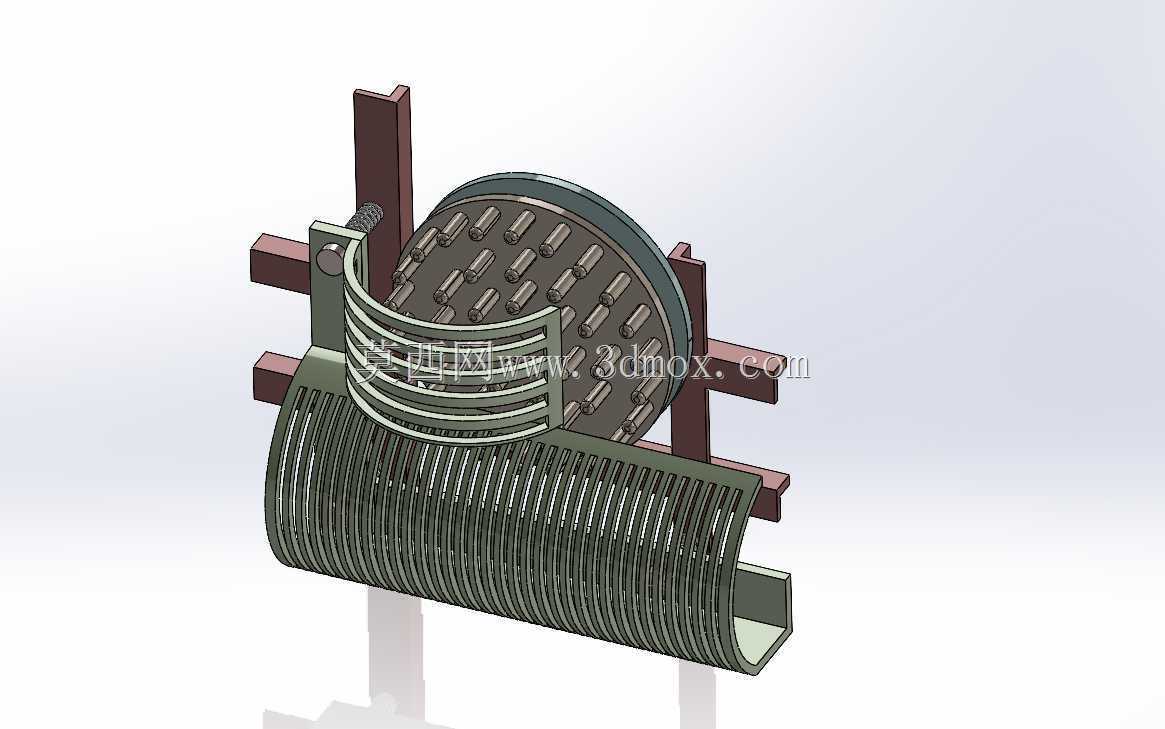

　　结构设计上，核心脱粒单元采用带凸起钉齿的转盘配合弧形栅格筛筒实现籽粒与芯轴的分离，喂入的玉米果穗被夹持在栅格筒与钉齿转盘之间，操作人员转动转盘时，钉齿持续挤压、揉搓果穗表面，使玉米粒从芯棒上脱落，栅格筒的缝隙尺寸经过反复校核，刚好允许脱落的玉米粒穿过缝隙落入下方收集区域，同时将玉米芯阻隔在作业腔内，待脱粒完成后从侧部出料口排出，避免籽粒夹带芯屑，减少后续清选工作量。夹持定位部分采用带弹性压紧的弧形卡箍结构，可适配不同直径的玉米果穗，喂入时卡箍在弹簧作用下自动贴合果穗表面，既不会因为压力过大挤碎玉米粒，也不会因为夹持力不足导致果穗在脱粒过程中打滑空转，保证脱粒效率的同时降低籽粒破损率。

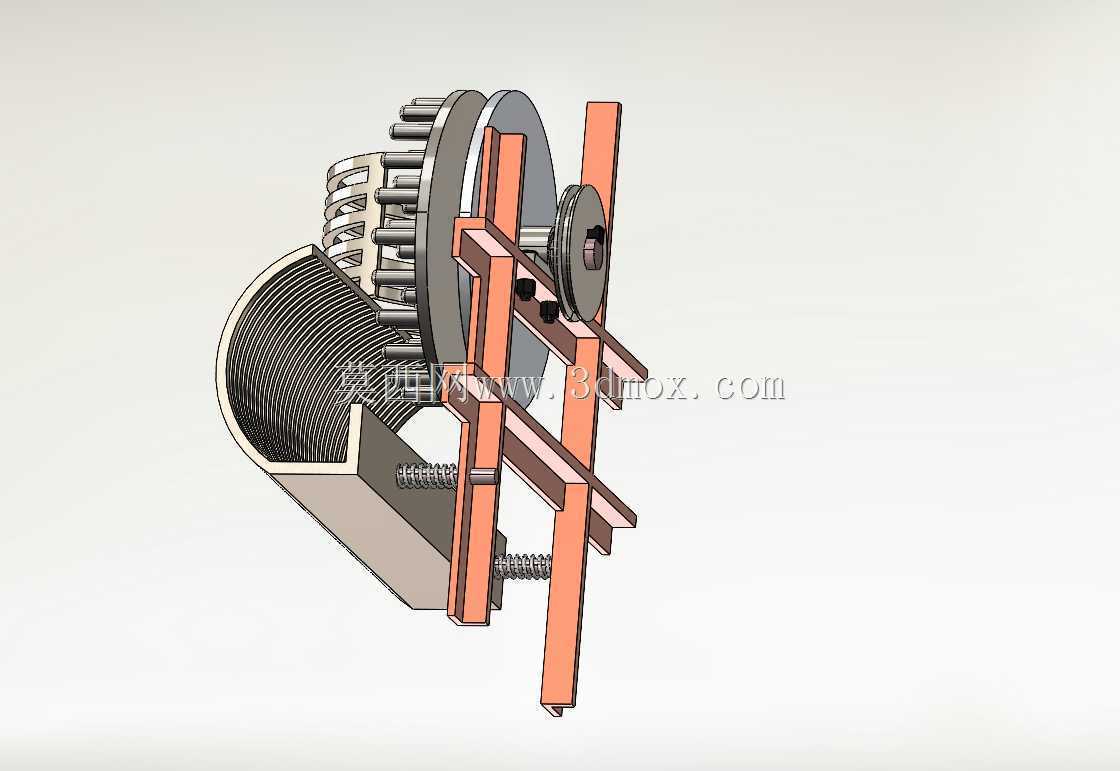

　　从安装边界来看，设备整体采用框架式支撑结构，四个支脚的安装孔位预留了足够的固定空间，可直接通过螺栓固定在木质工作台、砖石台面上，避免作业过程中设备晃动偏移；整体外形尺寸控制在单人操作的舒适作业范围内，操作手柄的转动高度适配成年人站立作业的手臂发力角度，长时间作业不容易产生疲劳。栅格筛筒采用半开放的弧形结构，一方面减少了整体耗材用量，降低设备自重，另一方面方便操作人员随时观察腔内脱粒进度，及时排出完成脱粒的玉米芯，避免腔内堵塞。钉齿转盘的钉齿排布采用错位螺旋布局，转动过程中可带动果穗沿轴向缓慢进给，不需要操作人员额外推送果穗，即可实现从果穗端部到尾部的全程脱粒，减少人工操作的动作幅度。

　　考虑到手动作业的受力特点，设备的转动支撑部位采用耐磨衬套结构，降低转动阻力，操作人员施加较小的力即可带动转盘转动，适配不同体力的使用人群。框架部分采用型材焊接结构，受力节点处做了加厚处理，承受脱粒过程中的径向挤压力时不会出现结构变形，延长设备使用寿命。出料区域的弧形导槽直接延伸至栅格筒下方，脱落的玉米粒可沿导槽自然滑入提前放置的收集容器中，不需要额外加装籽粒输送结构，简化整体结构的同时降低故障概率。实际使用中，这款设备可适配不同成熟度、不同品种的玉米果穗，对于含水率稍高的鲜食玉米也能完成脱粒作业，不会因为果穗韧性大出现脱不净的问题，同时钉齿的端部做了圆弧钝化处理，不会过度切削玉米芯，减少籽粒中混入的芯屑含量，降低后续清选的工作量。
