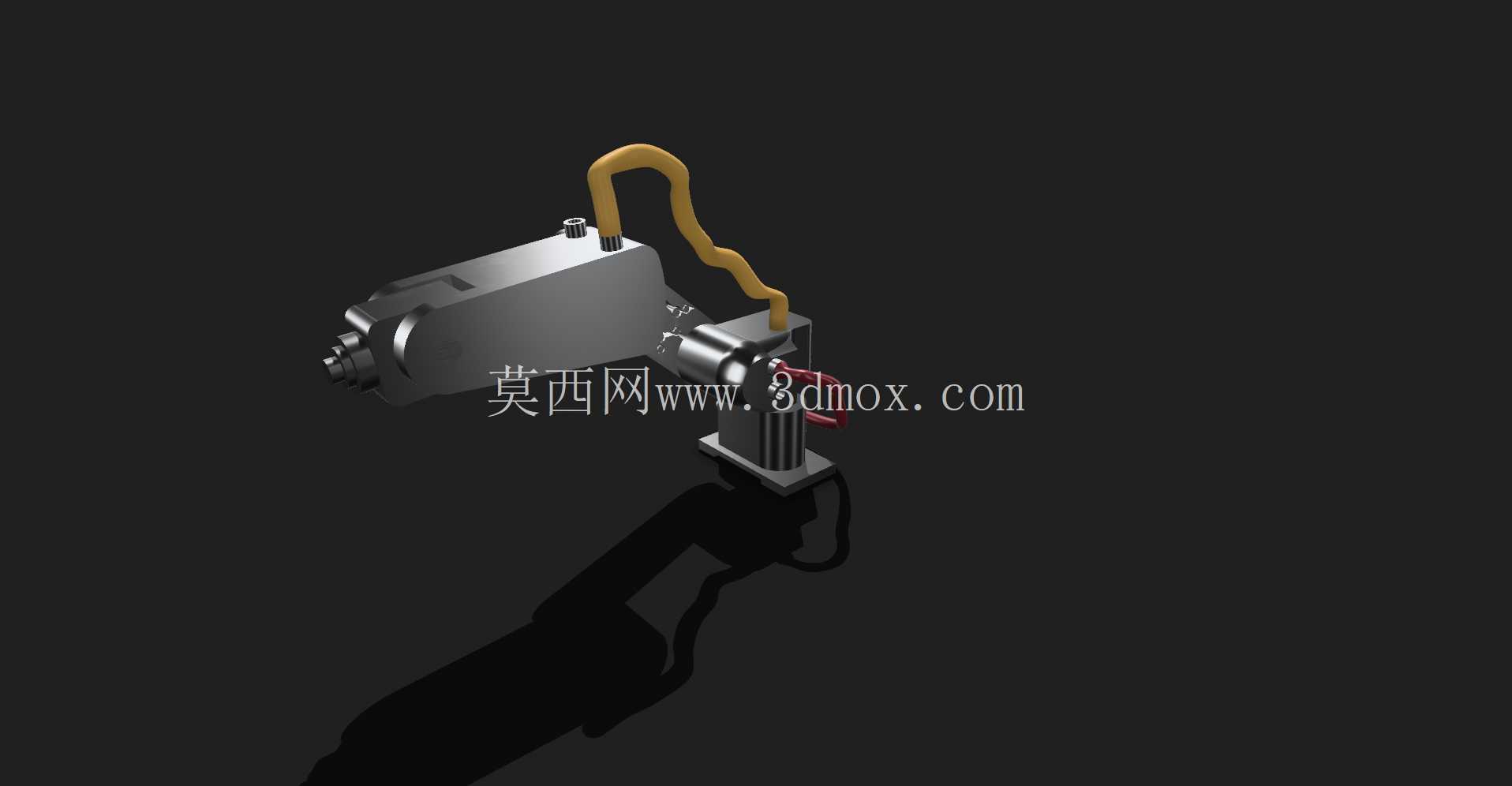

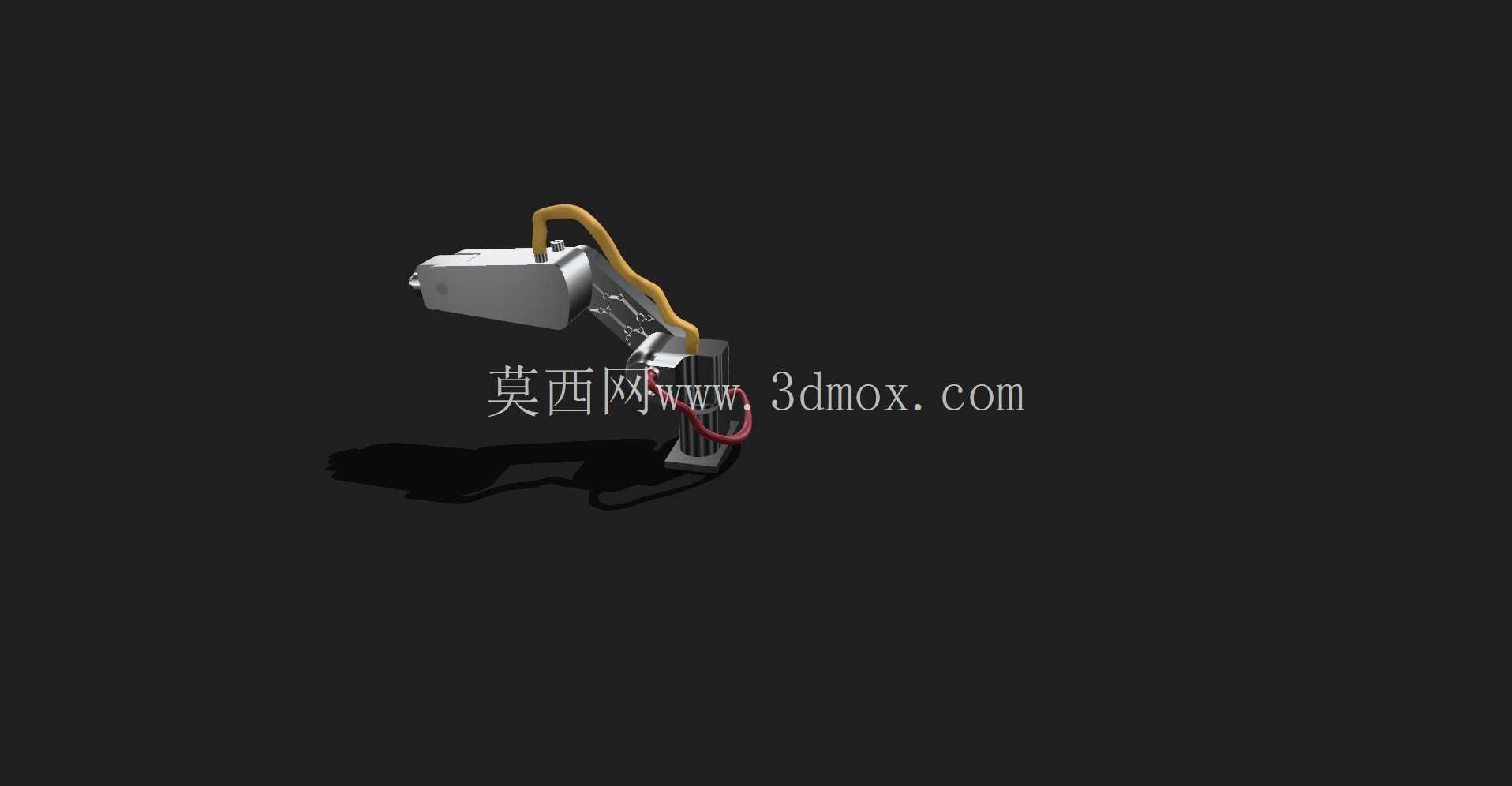

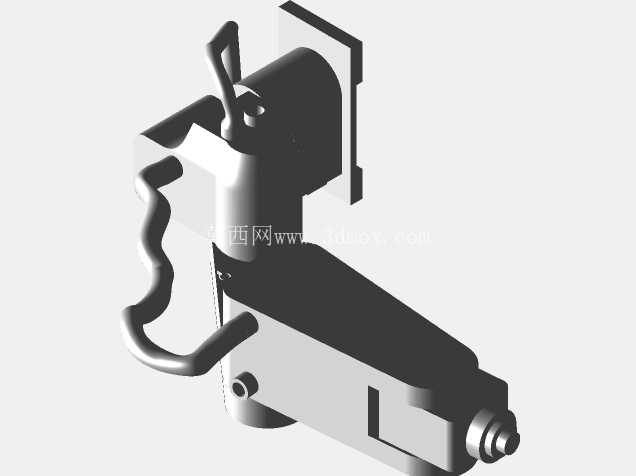

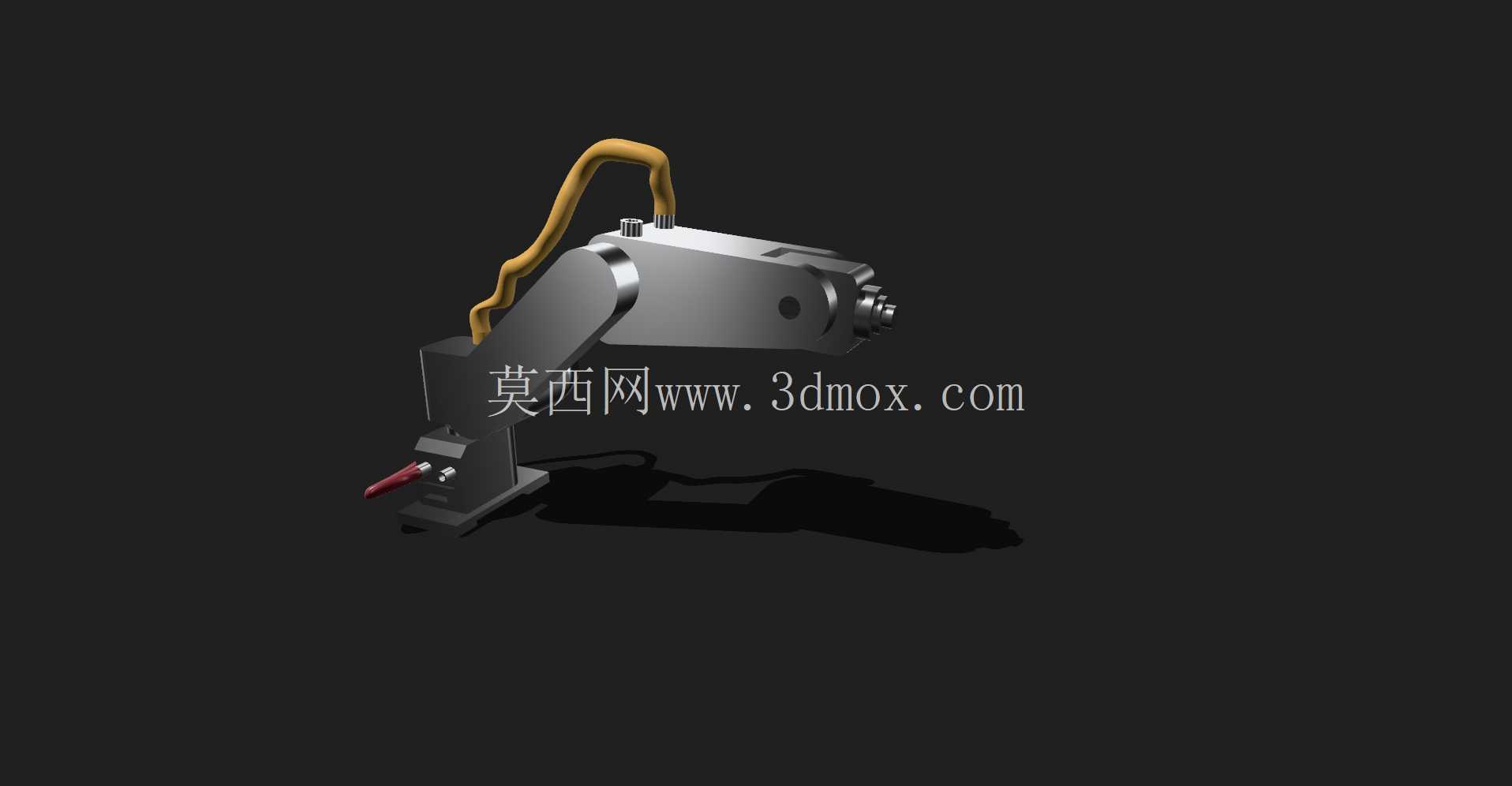

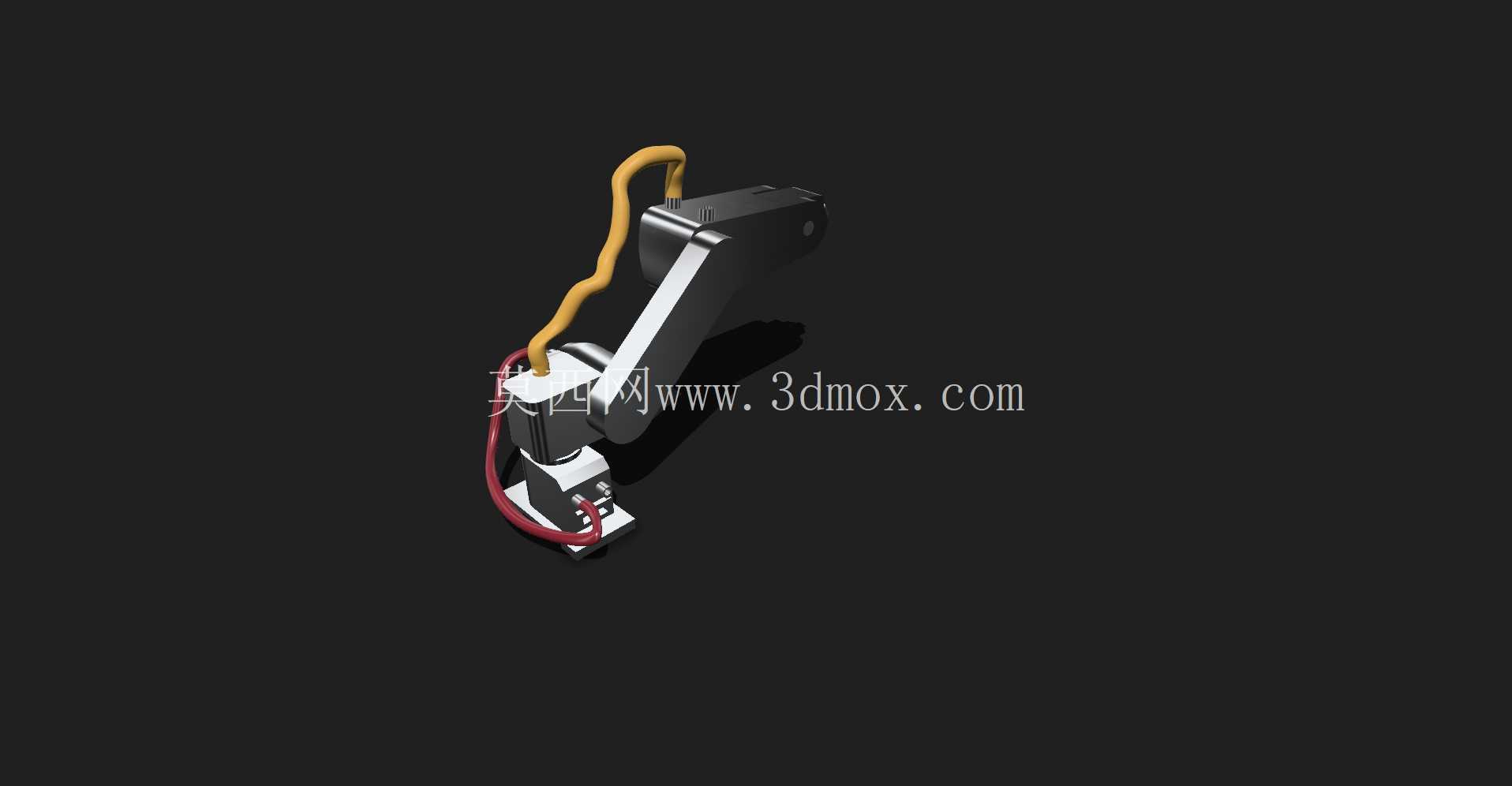

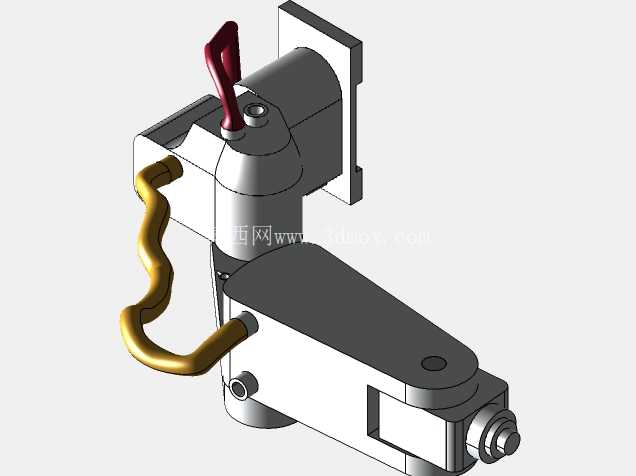

这款多关节机械臂的结构设计,首先要考虑的是产线实际部署的安装边界,其底座采用方形法兰式安装结构,安装孔位按照通用工业机械手的标准孔距排布,可直接适配常见的铝型材工作台、钢制工装架的安装面,不需要额外加工过渡转接板,底座安装面的平面度公差控制在0.05mm以内,避免安装后出现关节同轴度偏差,长期运行产生偏磨。从结构布局来看,大臂与小臂的长度比例经过反复校核,在水平伸展状态下最大作业半径覆盖800mm范围,垂直方向可实现从安装面以上150mm到900mm的作业区间,能够满足3C电子装配工位的元器件抓取、小型零部件搬运、涂胶点胶工位的轨迹行走需求,也可适配教学实训平台的演示操作场景。
设计过程中特意将动力线缆与信号线缆做了内置走线处理,从底座进线口进入后,通过关节处的回转过线孔延伸至末端执行器安装位,避免线缆外露在产线运行中被工件、周边工装剐蹭拉扯,降低线缆破损导致的设备停机风险,关节处的过线孔预留了足够的弯曲半径,线缆在关节全角度回转时不会出现硬折,延长线缆使用寿命。关节的转动范围做了机械硬限位与软限位的双重设计,大臂俯仰角度范围为-45°到+120°,小臂俯仰角度范围为-60°到+90°,末端腕部可实现360°回转,硬限位采用聚氨酯缓冲块,避免关节转动到极限位置时产生刚性碰撞,保护内部传动结构。
从结构强度来看,大臂与小臂的壳体采用等强度变截面设计,在靠近关节的受力集中位置做了局部加厚处理,非受力区域做了合理的减重槽设计,整体自重控制在12kg以内,末端额定负载可达3kg,完全满足轻型作业场景的负载需求,不会因为自重过大导致关节电机负载冗余不足。末端执行器的安装接口采用标准的ISO 9409-1-40-4-M6安装法兰,可快速适配夹爪、吸盘、焊枪、点胶头等多种末端执行工具,不需要重新设计连接法兰,缩短产线换型的调整周期。
在实际应用场景中,这类轻型机械臂可部署在流水线的上下料工位,配合视觉传感器完成散乱工件的抓取排序,也可安装在小型工作台面上完成精密元器件的插件作业,相比人工操作,其重复定位精度可控制在±0.02mm以内,能够长时间保持稳定的作业精度,避免人工操作的疲劳误差。设计时还考虑了日常维护的便捷性,关节处的端盖采用快拆式结构,不需要拆解整个臂体就可以完成内部传动件的润滑、传感器的校准维护,降低后期运维的时间成本。臂体的外表面做了阳极氧化处理,在车间多尘、少量切削液飞溅的环境下也能保持表面耐腐蚀,不会轻易出现锈蚀掉漆的情况,适配多数普通工业车间的使用环境。
安装时需要注意,底座固定螺栓的拧紧力矩要控制在规定范围内,避免力矩过大导致安装面变形,或者力矩不足导致设备运行时出现晃动。线缆接入时要预留足够的回转余量,虽然是内置走线,但底座进线处的线缆要做固定处理,避免关节回转时线缆被拉扯。首次调试时要先低速运行各关节,确认硬限位位置准确,没有运动干涉后再逐步提升运行速度,避免出现撞机情况。这款结构的三维建模过程中,所有配合面的公差都按照实际加工精度标注,传动件的选型匹配了对应负载下的安全系数,完全可以直接用于原型机的加工制作参考,也可作为同类轻型机械臂设计的结构参考方案,帮助设计人员快速完成结构迭代,减少重复建模的工作量。
- 上一篇:模块化机器人作业工具搭载框架结构
- 下一篇:机器人物料拾取暂存盒与L形导向构件
- 全部评论(0)
- 模板大小: 39.66 MB
- 售价:5金币
- 下载次数: 23
- 系统要求: STEP / IGES,Rendering,STL
- 软件分类: 工业机器人
