工业用管壳式热量传递换热装置结构设计

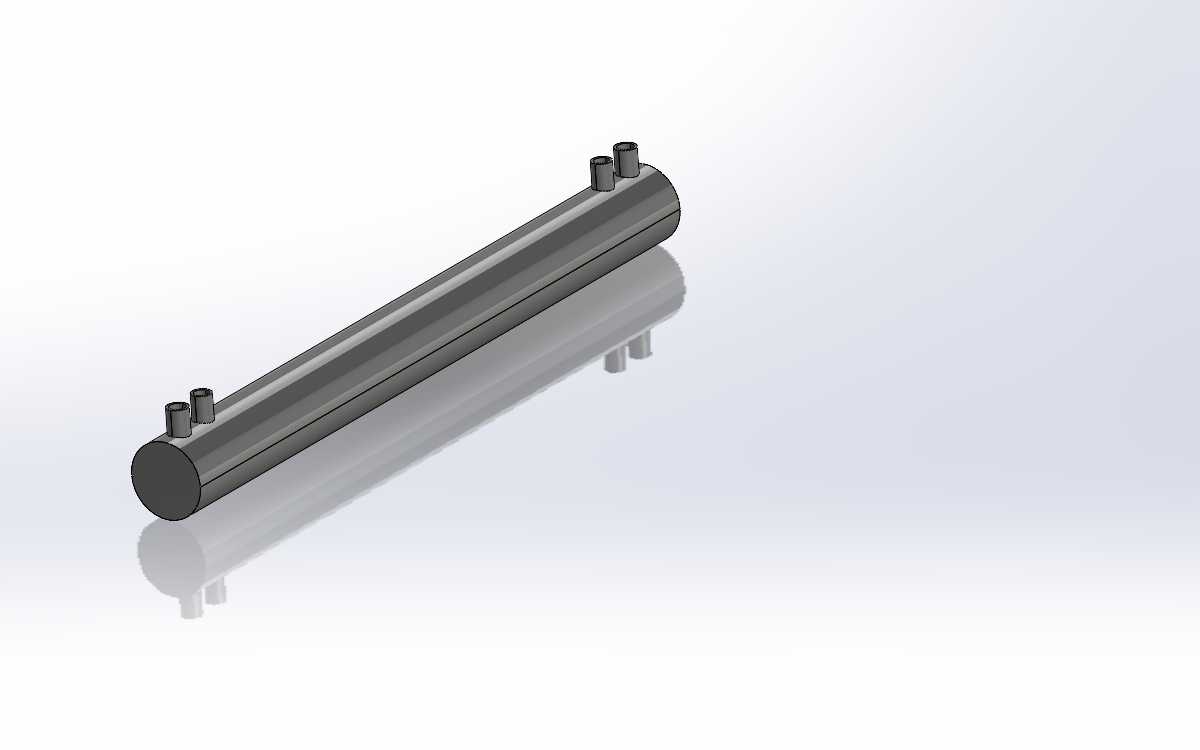

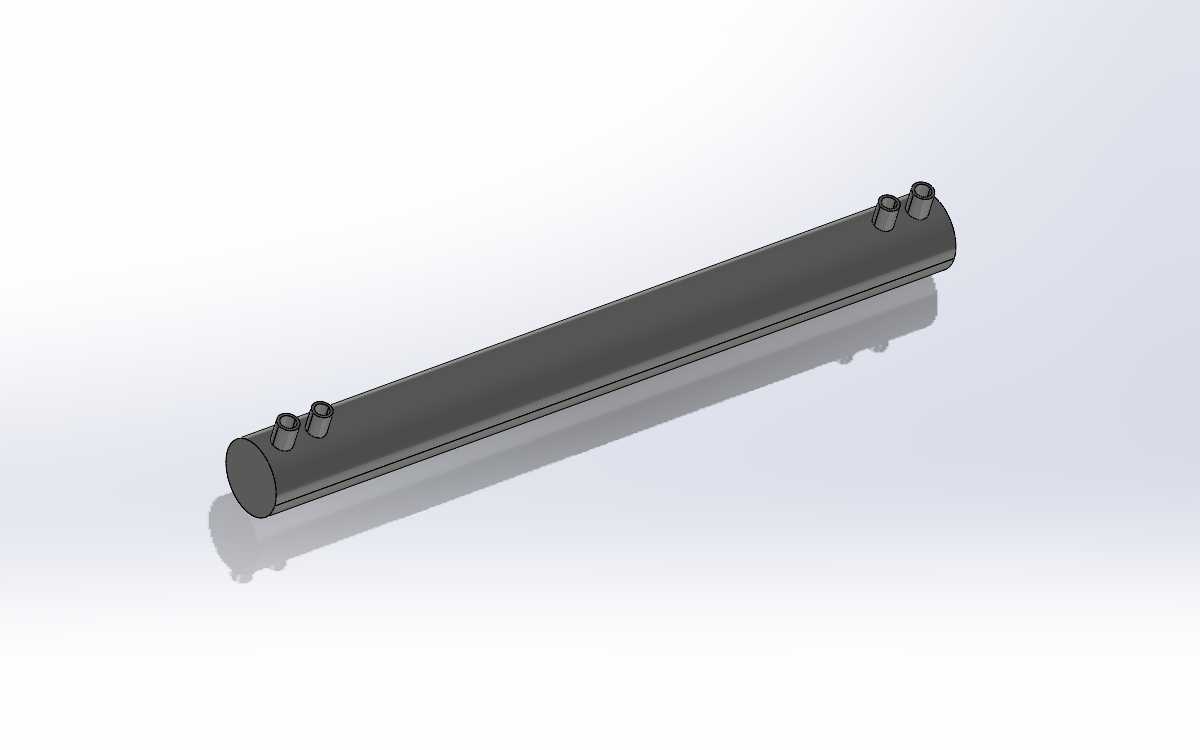

　　在化工、暖通、能源动力、食品加工等诸多工业场景中，不同流体介质间的热量传递是工艺流程里不可或缺的环节，管壳式换热结构凭借承压能力强、适配介质范围广、运维成本低的特点，成为工业换热场景中应用占比最高的结构形式之一。本次呈现的换热装置采用立式单壳程多管程布局，整体壳体为圆柱型承压结构，两端采用圆弧封头过渡，能够在较高工作压力下均匀分散壳体应力，避免直角结构带来的应力集中问题，适配0.6-1.6MPa的常规工业换热工况。从结构设计逻辑来看，该装置将换热管束沿壳体轴向平行排布，两端通过管板实现管束与壳体的固定分隔，管程与壳程介质完全隔离，不会出现两种介质掺混的问题，可满足水-水、汽-水、油-水等多种介质组合的换热需求。

　　设备两端分别设置管程介质进出口，侧部对应位置设置壳程介质进出口，进出口均采用标准法兰连接结构，能够直接与现场工艺管道对接，无需额外制作转接接头，安装时仅需核对进出口通径与管道压力等级即可完成装配，整体安装边界清晰，壳体外部无突出的复杂结构，可直接落地安装或通过支架固定在设备层，预留的检修空间仅需满足封头拆卸、管束抽拉的需求即可，无需额外占用过大的厂房面积。在功能实现层面，该结构通过延长介质在换热腔体内的流动路径，提升冷热介质的热交换效率，管程介质在管束内流动过程中，通过管壁与壳程内流动的另一介质完成热量传递，折流板的设置能够改变壳程介质的流动方向，避免壳程内出现流动死区，让壳程介质能够充分与换热管束外壁接触，进一步提升整体传热系数，减少换热过程中的能量损耗。

　　设计过程中针对不同工况的适配性做了结构优化，管束与管板的连接采用强度胀接加密封焊的形式，能够避免温度变化带来的热胀冷缩导致连接处出现泄漏，壳体壁厚根据常规承压需求做了冗余设计，能够适配介质温度在-10℃到180℃之间的换热场景，不管是工艺循环水的冷却、供暖系统的汽水处理，还是液压系统的油温冷却，都可以通过调整管束材质、折流板间距来匹配具体的工况参数。从实际使用的角度出发，该结构没有易损的运动部件，日常运维仅需定期清理管束内的结垢、检查密封面的垫片老化情况即可，整体使用寿命长，故障点少，非常适合连续运行的工业生产场景。

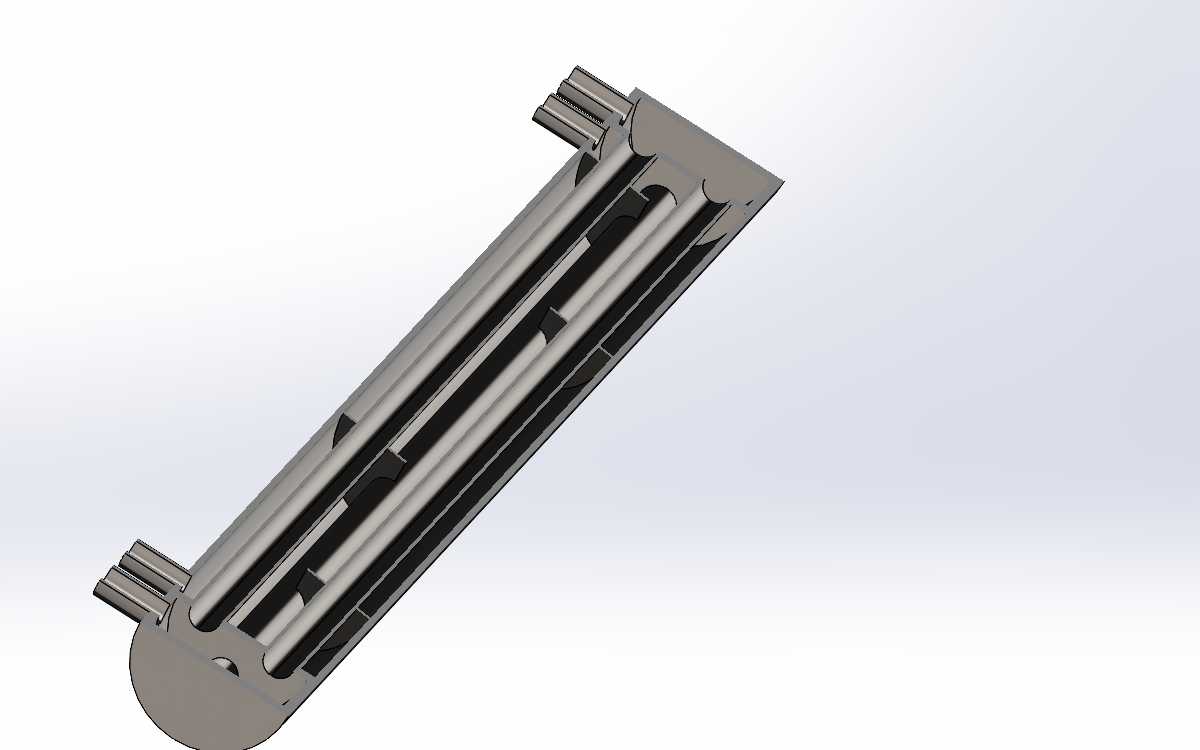

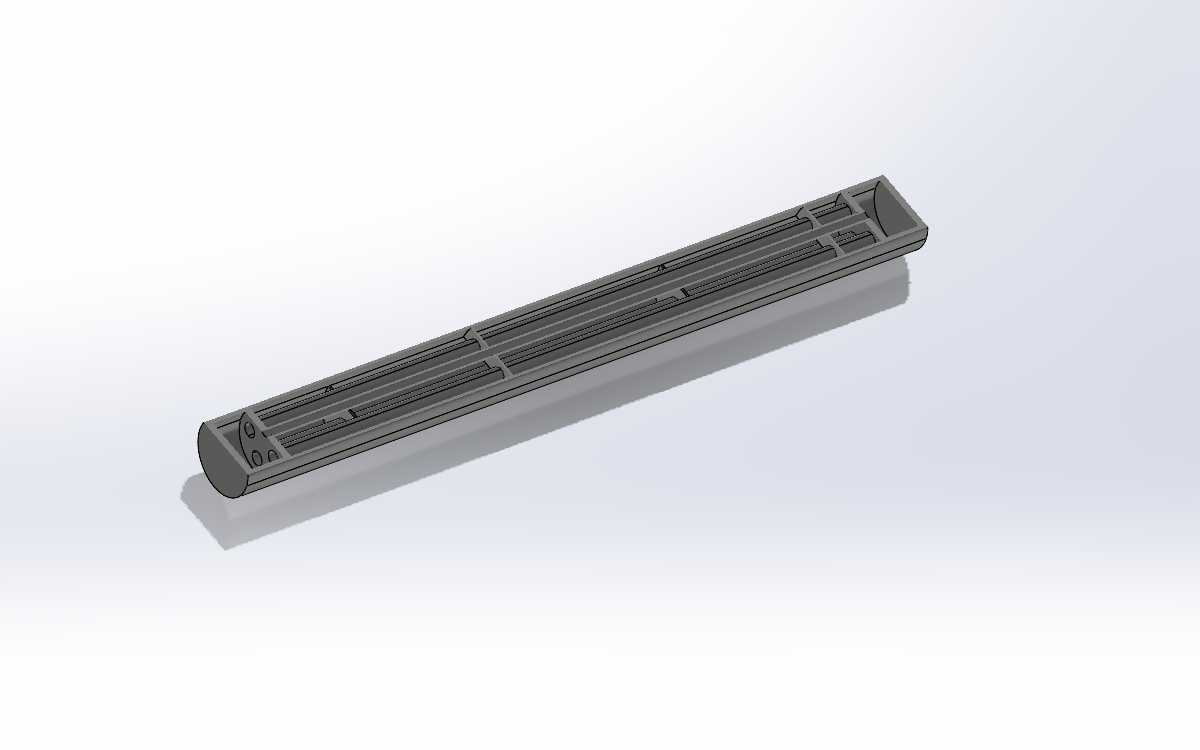

　　在三维建模过程中，对换热管束的排布、折流板的缺口位置、进出口的接管方位都做了1:1的结构还原，能够直接用于设备选型的结构校核、安装布局的干涉检查，也可以作为同类型换热设备结构优化的参考基础，建模时充分考虑了不同部件的装配关系，所有配合面的尺寸公差都按照机械设计通用标准做了预留，不会出现装配干涉的问题，壳体与封头的连接法兰、管板的螺栓孔排布都符合通用管件标准，能够直接对接标准件库中的对应法兰、螺栓模型，提升后续工程出图、装配仿真的效率。
