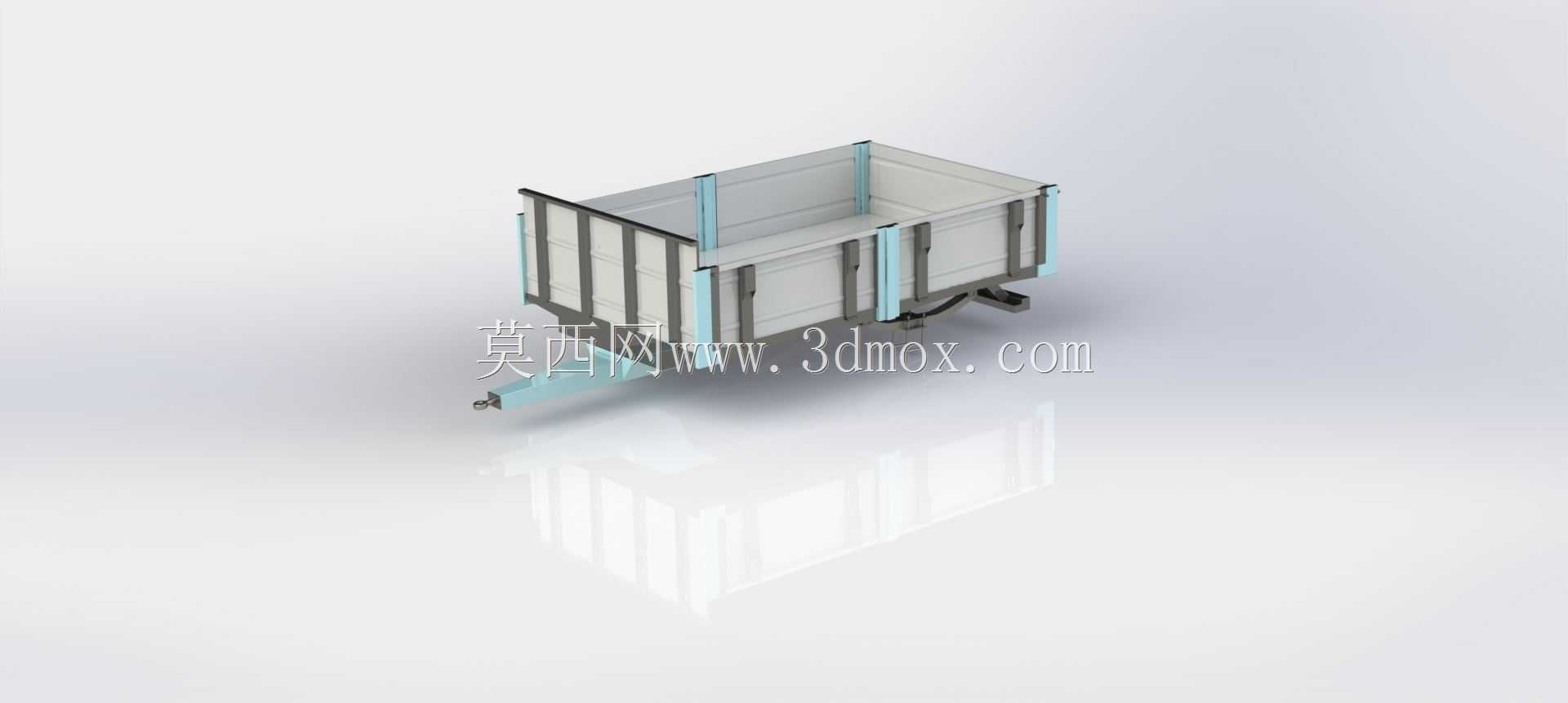

农用栏板式运输拖车结构设计方案

　　这款栏板式农用拖车，主要适配中小马力轮式拖拉机的后牵引输出接口，是丘陵、平原地区农业生产中衔接田间作业与短途转运的核心配套载具，日常可承担粮食收获后的地头转运、农家肥的田间撒施前运输、小型农机具跨地块转场、农用基建物料的短驳等作业场景，相比通用货运车辆，其离地间隙、轮距参数完全适配农田非硬化路面的通行需求，不会出现普通货车在田埂、松软耕地陷车、压覆作物垄沟的问题。

　　从结构设计逻辑来看，整车采用框架式承载结构，主纵梁选用矩形截面型钢焊接成型，横梁采用等间距布置的槽型构件，既保证货厢整体的抗扭刚度，避免在坑洼路面行驶时出现货厢变形、栏板开合卡滞的问题，同时也控制了整车自重，降低牵引时的动力损耗。货厢栏板采用分块可拆卸式设计，左右侧栏板与后栏板均通过铰接支座与货厢底架连接，可根据装载物料的类型选择单侧、双侧或三侧全开，比如装载散装粮食、砂石类物料时可关闭全部栏板，防止物料撒漏；装载长度超出货厢的秸秆、管材、小型农机具时，可拆下对应侧栏板拓展装载空间，适配不同形态农资、农产品的装载需求。

　　在安装边界与尺寸适配层面，该拖车的牵引架高度与主流30-60马力轮式拖拉机的后牵引销安装高度匹配，牵引架上设置了可调节的连接孔位，可根据不同机型的牵引点高度微调，保证行驶过程中拖车底盘处于水平状态，避免轮胎偏磨、行驶跑偏。轮距参数适配国内农田常见的垄距规格，行驶时轮胎可沿垄沟行进，不会压覆已播种或生长中的作物；货厢底板高度兼顾了人工装卸的便利性，常规成年人站立在地面即可完成大部分袋装物料的装卸作业，无需额外搭建装卸平台。栏板的锁紧机构采用斜面自锁式结构，行驶过程中不会因为颠簸出现栏板意外脱开的问题，同时解锁操作无需额外工具，单人即可快速完成栏板的开合操作。

　　底盘行走部分采用板簧弹性悬挂结构，可缓冲非硬化路面行驶时的颠簸冲击，既保护装载的易碎类农资（比如袋装化肥、果蔬类农产品），也能降低车架的交变应力，提升整车结构的疲劳寿命。制动系统采用与拖拉机制动系统联动的气动或机械式制动结构，保证满载下坡、紧急制动时拖车与牵引车的制动动作同步，避免出现拖车推头、甩尾的安全隐患。货厢前端设置了牵引架的加强支撑结构，在与拖拉机分离时，可通过前端的支撑腿将拖车稳定停放在地面，不会出现前倾、侧翻的问题。

　　细节设计上，货厢底板采用花纹钢板铺设，增大与装载物料的摩擦力，避免车辆起步、制动时物料出现滑移；栏板内侧设置了可固定绳索的挂点，装载散装或易晃动的物料时，可通过绳索捆绑固定，提升运输稳定性。整车的焊接位置均做了圆角过渡处理，避免应力集中导致的焊缝开裂问题，所有外露的金属构件均做了防锈涂装处理，可适应农田高湿度、多腐殖质的使用环境，降低日常维护的成本。
