牵引式液态肥田间施用作业机具

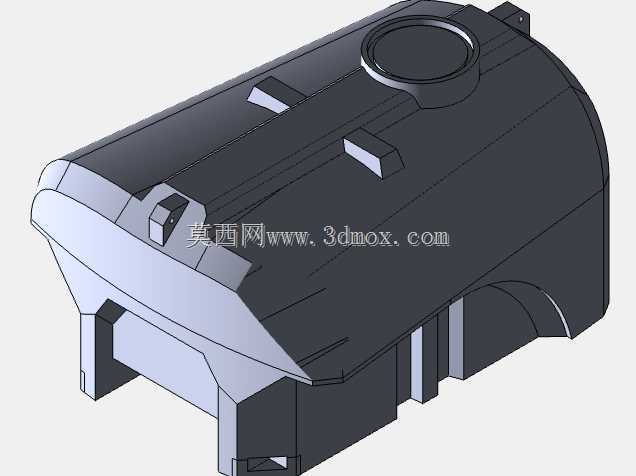

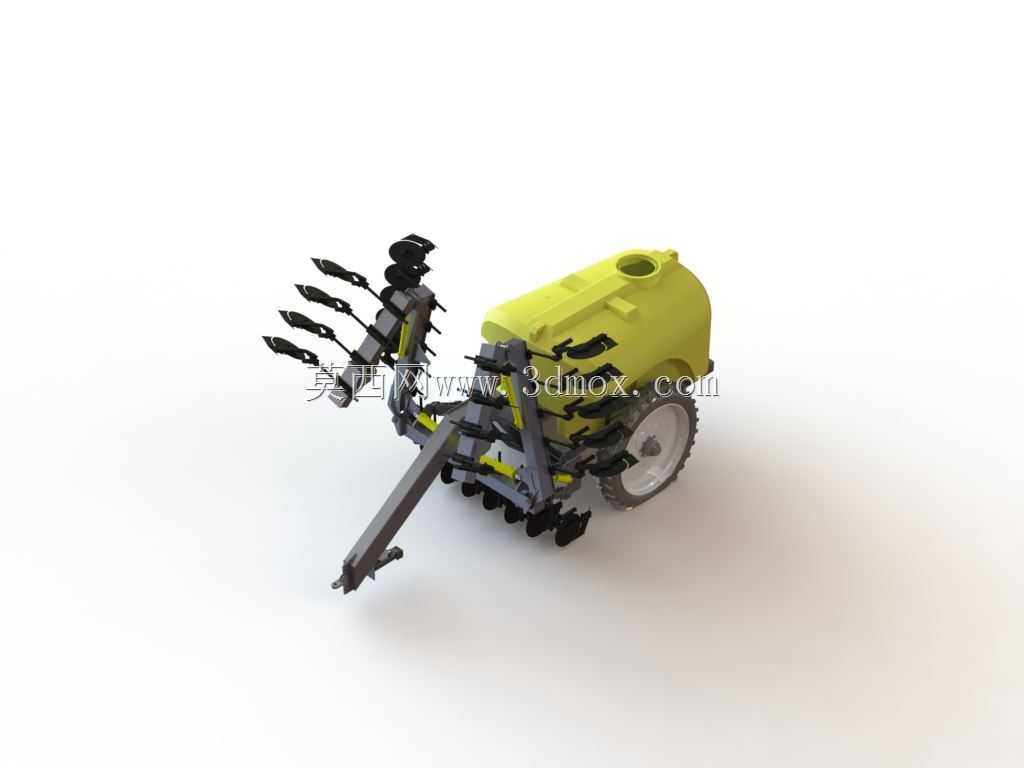

　　这款牵引式液态肥施用机具，主要适配旱作大田的中耕追肥、播前底肥深施作业场景，在规模化种植的玉米、棉花、马铃薯等条播作物地块中，可随牵引动力同步行进完成液态肥料的精准施入，相比传统固体肥撒施设备，能减少肥料挥发流失，提升作物根系对养分的吸收效率。从结构设计逻辑来看，整机采用侧置肥箱的布局，黄色滚塑成型的储肥舱设置在机架右侧，舱体顶部预留带密封盖的加肥口，既满足大容量储肥减少往返加肥频次的需求，又能通过侧置配重平衡左侧施肥工作部件的重量，避免作业时机具单侧偏载导致的行走轮啃轨、施肥深度不一致问题。机架前端的牵引挂接结构采用标准三点式挂接接口尺寸，挂接销孔中心距地面高度适配多数大马力拖拉机的后悬挂输出位，

　　挂接后机具的纵向摆动间隙控制在合理范围，不会因地块起伏出现挂接部位碰撞卡滞。左侧的施肥工作部件采用多组平行四连杆仿形结构，每组施肥单体都配备独立的凿式开沟器，开沟器的入土角度经过优化，可在行进过程中开出深度稳定的施肥沟，液态肥通过管路直接输送到开沟器尾部的出肥口，直接注入土层下8-15厘米的作物根系主要分布层，避免肥料暴露在地表造成浪费。施肥单体上方设置的压力调节弹簧，可根据不同地块的土壤紧实度调整下压力，保证在沙壤土、黏壤土等不同质地地块中，开沟深度的偏差不超过1厘米，施肥位置的横向偏差控制在2厘米以内，满足精量施肥的农艺要求。机具的行走轮采用橡胶实心轮结构，轮缘宽度经过加宽设计，在松软耕地中行走时不会出现过深的轮辙，

　　避免压伤作物根系，同时行走轮集成了肥料泵的驱动结构，行进时轮体转动通过链条传动带动隔膜式肥泵工作，泵体输出流量与行走速度正相关，行进速度快时泵出肥量同步提升，速度降低时出肥量对应减少，保证单位面积的施肥量稳定，不会出现漏施、多施的问题。肥箱内部设置了液位防晃隔板，在地块起伏、机具转向时，能减少液态肥的晃动冲击，避免整机重心大幅偏移影响行驶稳定性，箱体底部设置倾斜导料面，可保证肥液剩余量较少时也能完全被泵体吸入，减少箱内残液无法排出的问题。整机的管路布局采用沿机架内侧走线的方式，所有输肥管都通过管卡固定在机架方管上，避免作业过程中被作物秸秆、杂草勾挂拉扯，管路接头采用快插式密封结构，日常维护时可快速拆卸清理堵塞的肥液残留，

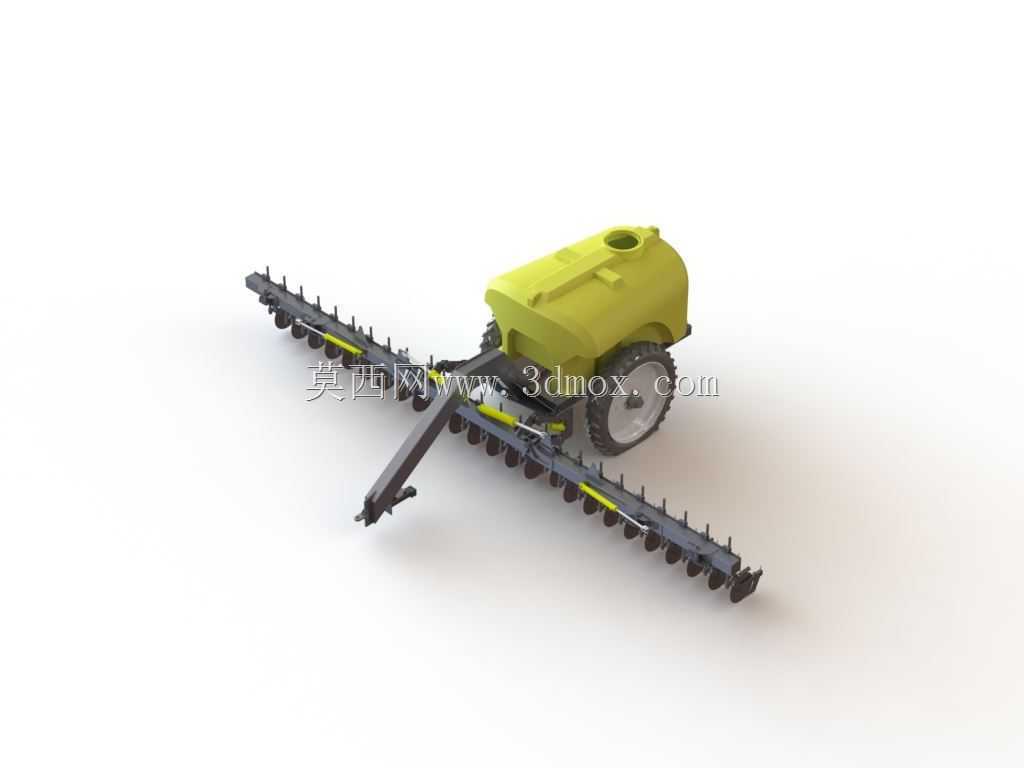

　　也能根据不同施肥需求更换不同孔径的出肥嘴，调整单口出肥流量。从安装边界来看，整机作业状态下的横向总宽度适配6行作物的种植行距，运输状态下可将外侧的施肥单体向上翻折锁定，减小横向通过宽度，满足乡村道路的通行尺寸要求，机架底部的最小离地间隙大于30厘米，在作物株高不超过25厘米的中耕期作业时，不会刮蹭损伤作物茎叶。在实际作业适配性上，这款机具可根据不同作物的种植模式，调整相邻施肥单体的横向间距，适配40厘米到70厘米不等的常见作物行距，也可通过调整四连杆机构的限位螺栓，改变开沟器的最大入土深度，适配底肥深施、苗期追肥等不同作业环节的深度要求。肥箱的容积设计匹配单罐施肥作业长度，在常规施肥量下，单次加肥可满足20到30亩地块的连续作业，减少加肥停机的时间损耗，提升大田作业的效率。整机的结构件多数采用标准化方管焊接成型，易损件如开沟器铲尖、行走轮轴承等都采用通用农机配件规格，日常作业中出现磨损时可快速更换，不需要定制特殊配件，降低设备的使用维护成本。
