带长柄铰接吊环连接座结构设计

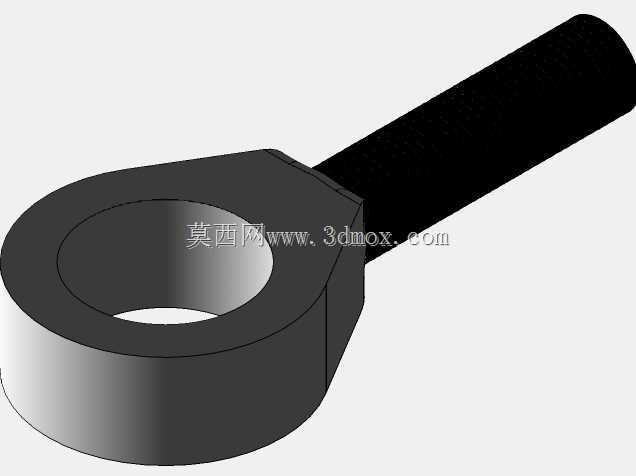

　　该结构件属于典型的杆端铰接承载件，整体由环形铰接座与一体化长柄杆身组成，环体为带中心通孔的厚壁块状结构，外轮廓做了局部切边与过渡加厚处理，长杆从环体侧方沿轴向平直延伸，杆身截面保持均匀，末端为平整截断端面，无额外分叉或附加安装孔。从工程使用场景来看，这类构件常出现在起重牵引、设备吊装、工装夹具联动、小型机具悬挂以及机械传动的拉杆系统中，环形孔位用于穿入销轴，和配套的叉耳、支座、吊点形成可相对转动的铰接副，长柄部分则作为力的传递段，既可以和外部杆件对接，也可直接作为握持、牵拉或定位延伸段使用。

　　建模时首先要确定的是环形铰接区域的核心尺寸：中心通孔直径决定了适配销轴的规格，孔壁与环体外缘之间的径向厚度直接影响孔周的挤压与拉伸承载能力，环体轴向宽度则对应销轴的配合长度，宽度过小会导致销轴接触面压过高，宽度过大又会增加整体重量并占用相邻部件的安装空间。环体并非完整等厚圆环，靠近杆身衔接的一侧做了加宽实体过渡，环体外侧两处平直切面既可以减少多余材料，也能在装配时提供定位基准，避免铰接座绕销轴出现不必要的周向干涉。长柄杆身和环体的衔接位置是整个零件应力集中最明显的区域，建模过程中需要在杆身与环体相交的根部保留连续的实体过渡，不能出现尖锐直角或几何断点，否则在受拉、受弯交变载荷下，根部很容易成为疲劳裂纹起始位置。

　　从受力逻辑分析，当销轴穿过环孔传递载荷时，孔壁内侧会承受销轴的径向挤压，环体上半部分主要承受拉伸作用，环体两侧相当于吊耳的两个受拉臂，载荷会沿着环臂向杆身方向汇聚，最终全部传递到长柄段。长柄部分如果仅承受轴向拉力，截面尺寸可按拉伸强度校核；若实际工况中存在偏载、横向磕碰或铰接转动带来的附加弯矩，杆身还要兼顾抗弯刚度，因此杆身截面不宜过细，和环体衔接处的截面变化要平缓。环孔两端的孔口边缘可根据加工工艺设置小倒角，既方便销轴装配导入，也能去除热处理或机加工后的毛刺，避免孔口应力集中。

　　安装边界方面，环形孔的轴线与长柄杆身的中心线在空间中呈垂直布置，这是铰接吊耳类零件的典型方位关系。布置配套结构时，环体轴向两侧需要预留足够间隙，保证对接的叉形支座或连接板能够顺利卡入环体宽度范围内，销轴穿入后，环体端面和对接件之间要保留微小转动间隙，防止铰接副卡死。长柄杆身的延伸方向要避开周边设备的管线、机架棱边和运动部件，杆身末端根据实际连接方式，可以加工外螺纹、焊接对接杆或者加装固定套，本结构呈现为一体化实心杆形态，适合作为一体式牵拉臂使用。

　　外形尺寸协调上，环体外径通常约为中心销轴孔直径的1.8到2.5倍，环体轴向宽度和销轴直径保持合理比例，长柄长度则根据安装距离、操作空间以及力臂需求确定：若用于吊装连接，杆长只需满足对接间距即可；若作为手动扳动或长距离牵拉构件，杆身可适当加长以获得更大的力臂，但加长后要同步校核杆身的弯曲挠度，避免载荷作用下杆体出现过大变形。环体外侧的切平面位置不能切入孔壁的最小承载厚度范围，切面到内孔表面的剩余壁厚要满足挤压和拉伸强度要求。

　　结构工艺层面，该零件若采用金属切削加工，可从圆钢或锻坯下料，先加工环体外圆与中心孔，再铣削杆身轮廓和侧面切面，最后处理各部位过渡圆角；若采用锻造毛坯，环杆衔接处的金属流线会沿载荷方向连续分布，更适合重载交变工况。三维建模时需保证环体内孔为完整圆柱面，杆身实体与环体布尔合并后无重叠缝隙，所有相交棱边按工程需求添加圆角或倒角，模型质量属性可直接用于后续的重量估算、静力学仿真以及装配干涉检查。在整机装配中，该构件的铰接环允许连接端在一定角度内自由摆动，能够补偿安装误差、缓冲冲击载荷，长柄则提供稳定的力传递路径，是吊装与联动机构里十分实用的基础连接零件。
