球形铰接运动连接头结构设计

　　球形接头在机械传动与管路连接场景中承担角度补偿与多自由度铰接的作用，其核心结构依托球面配合实现绕球心的空间回转，能够在两连接端存在轴线偏角、安装错位或工作中持续摆动的工况下保持连接关系不发生卡滞。这类结构常见于需要小范围角度自适应调整的机构中，例如联动摆臂的端部铰接、柔性管路的转角过渡、工装夹具的浮动连接端以及稳压设备内部需要补偿热变形与装配公差的连接部位。

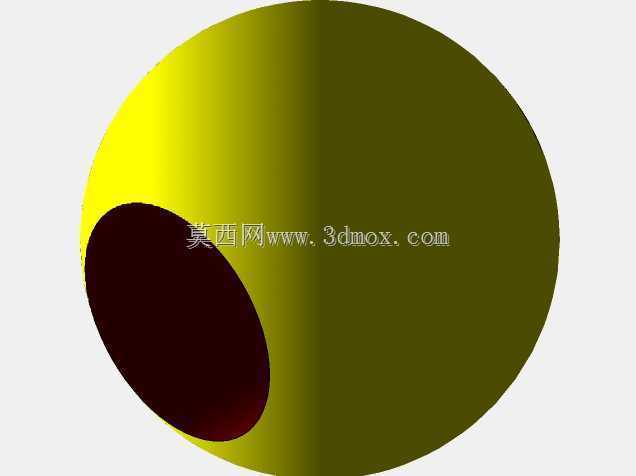

　　从功能实现角度看，该接头的外轮廓以完整球面为主体，球面一侧开设贯通的斜向接口，接口内壁形成与配对管件或轴件配合的连接通道。球面本身作为运动配合面，需要被外部球座或球窝包裹，包裹区域通常覆盖球面超过一半的面积，以保证接头在偏转过程中不会从座体中脱出。斜向接口的轴线并不经过球心的常规正交方向，而是与球面形成特定夹角，这一设计使得接头在绕球心转动时，接口端可以扫出锥形运动空间，适配被连接件在平面内摆动加少量扭转的复合运动需求。

　　建模过程中首先确定球心位置与球体公称直径，球体直径直接决定整个接头的外包络尺寸，也是配套球窝加工的基准尺寸。斜向圆孔的轴线需要在草图中明确与球心的空间角度关系，开孔直径按照对接件的通径或轴径选取，孔口与球面相交形成的椭圆相贯线是结构中应力较为集中的区域，实际加工中通常会在孔口内侧增加圆角过渡，降低交变载荷下的裂纹萌生风险。球体外露表面承担转动配合功能，粗糙度要求高于普通非配合面，建模时可以将球面单独作为一个面组管理，方便后续工程图中单独标注球面公差与配合要求。

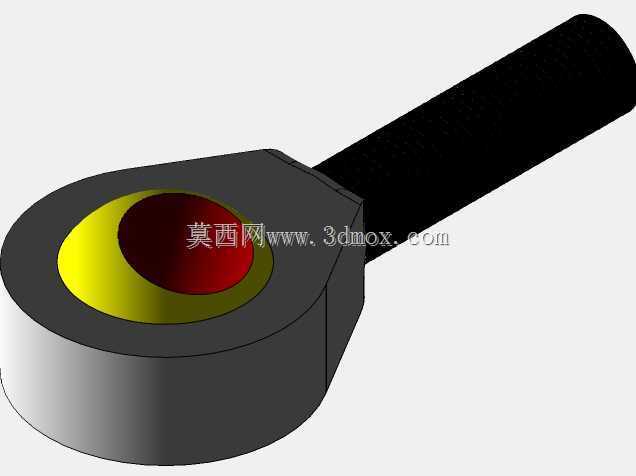

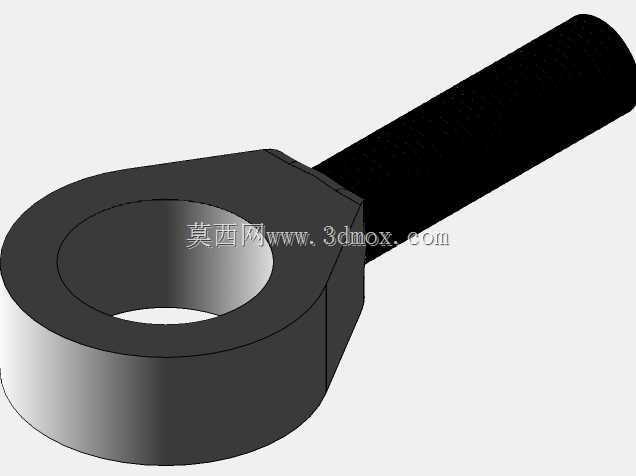

　　安装边界方面，接头装入球窝后，球窝两端的开口直径决定了接头的最大摆角范围：开口越小，球面包裹量越大，承载能力越强，但接口端允许偏转的角度越小；开口增大后摆角范围随之扩大，但球面有效接触面积减少，接触应力上升。设计时需要根据实际摆角需求反推球窝开口尺寸，保证接头摆动到极限位置时，接口外壁不会与球窝开口边缘发生刚性碰撞。球体下方与球窝底部之间通常预留微小间隙，用于储存润滑脂，减少球面相对转动时的磨损。

　　在交流稳压类设备的应用场景中，这类球形接头多用于内部调节机构的联动环节，设备运行时调压组件会随输入电压波动产生小幅度位移，连杆两端如果采用刚性铰接，加工与装配带来的同轴度误差会直接转化为内部附加应力，长期运行后容易出现连杆弯曲或铰接孔磨大的问题。引入球形接头后，球面配合可以自动补偿连杆两端的平行度误差与角度偏差，机构运动过程中只传递沿连杆方向的推拉力，额外的弯矩被球面回转自由度释放，整个调节链路的运行阻力更小，动作响应也更平顺。

　　结构强度校核时重点关注斜孔与球面之间的剩余壁厚，球体在开孔位置的实体截面被削弱，当接头承受沿接口轴线方向的拉力时，开孔周边的球面截面是最薄弱环节。建模时可以直接测量开孔边缘到球体外表面的最小壁厚，确保该尺寸满足承压与抗拉要求。如果用于管路输送场景，接口内部通道的截面积需要匹配管路通径，避免开孔处通流面积突变造成介质流速局部升高、压损增大。用于机械传动铰接场景时，接口内部可以加工内螺纹或设置销钉孔，与配对轴件形成固定连接，保证拉力传递可靠。

　　球面配合的另一个优势是对安装误差的容忍度较高，现场装配时不需要严格保证两连接端的轴线完全对中，球头可以在球窝内自行调整到受力最均匀的姿态，降低了对机架加工精度的要求，也让后期维护拆装更加方便。长期运行后球面若出现磨损，只需更换球头或球窝耐磨衬套即可恢复配合精度，维护成本低于整体式刚性铰接结构。
