带安装孔环形密封连接法兰结构

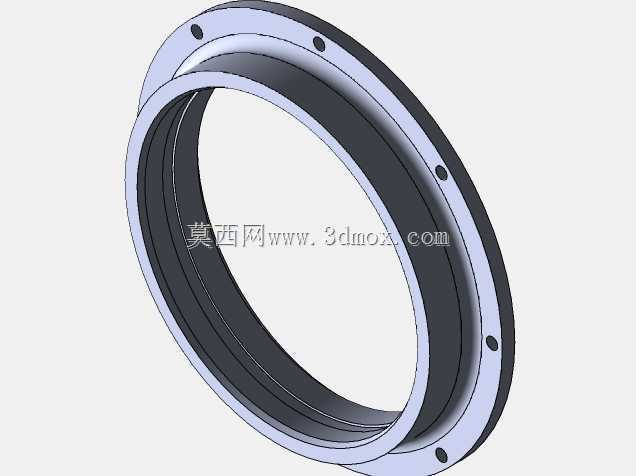

　　在流体输送管路、真空腔体、回转设备端盖以及压力容器的接口设计中，这类带周向均布安装孔的环形法兰是最常用的静密封连接构件，日常做设备布局时，但凡需要两段筒体、管道与泵阀端口、检修端盖和壳体之间实现可拆式刚性对接，基本都会选用该类结构来兼顾密封可靠性与拆装维护便利性。从实际工况适配来看，该法兰采用双层阶梯环体构型，外侧较宽的法兰盘沿圆周方向均匀加工多个贯通螺栓孔，用于穿装紧固螺栓来提供轴向压紧力，内侧延伸出的嵌套环段可直接嵌入对接端口的内孔或者外圆定位止口，装配时无需反复调校同轴度，就能快速实现两个对接部件的径向定位，避免管路对接出现偏心错位，大幅降低现场装配的找正工作量。

　　设计该类法兰时，首先要匹配对接端口的公称通径，内侧环段的内外径尺寸需要和对接管路的通径、密封件规格完全适配，保证介质流通截面无突兀台阶，减少流体在接口位置的压损与湍流扰动；法兰盘的厚度需要根据额定工作压力计算，结合所选螺栓的数量、公称直径以及螺栓分布圆直径，校核螺栓预紧后法兰盘的抗弯强度，避免压紧密封垫时法兰盘面发生翘曲变形，导致密封面局部压合不实出现泄漏。周向螺栓孔的数量和孔间距排布遵循均布原则，孔位距离法兰外缘、内侧密封面的边距都要满足结构强度要求，既不能因为边距过小导致紧固时法兰边缘出现应力开裂，也不能让孔位过于靠近内侧密封面，挤占密封垫片的放置空间。

　　从外形安装边界来看，该法兰整体为同轴回转体结构，最大外轮廓由法兰盘外径决定，轴向总厚度包含外侧法兰盘与内侧嵌套定位环两部分，安装时仅需要在对接的两个部件端面预留对应法兰盘厚度的轴向空间，周向预留足够的螺栓穿装、扳手拧动操作空间即可，不需要额外设计复杂的支撑结构。法兰的两个端面分别作为密封贴合面，加工时需要保证端面的平面度以及和内孔轴线的垂直度，这样当螺栓沿周向对称分步拧紧时，密封垫片受到的轴向压紧力可以均匀分布在整个密封环带上，无论是输水、输油的低压管路，还是有负压要求的真空设备腔体，都能实现稳定的静密封效果。

　　在不同应用场景下，该法兰的细节设计可以灵活调整：用于腐蚀性介质管路时，可以更换耐腐蚀材质并在密封面加工适配垫片的沟槽；用于高温工况时，可以适当增加法兰盘厚度并选用耐高温的螺栓与密封垫片；用于回转设备的端盖连接时，内侧嵌套环还可以兼作轴承的轴向定位台阶，一物多用减少整机的零件数量。建模过程中需要重点保证各回转特征的同轴度，周向阵列的螺栓孔角度均分无偏差，阶梯环段的过渡位置做合理的圆角处理，避免热处理或者受力时在转角位置出现应力集中，整体结构完全贴合工业现场法兰连接的实际装配与使用需求。
