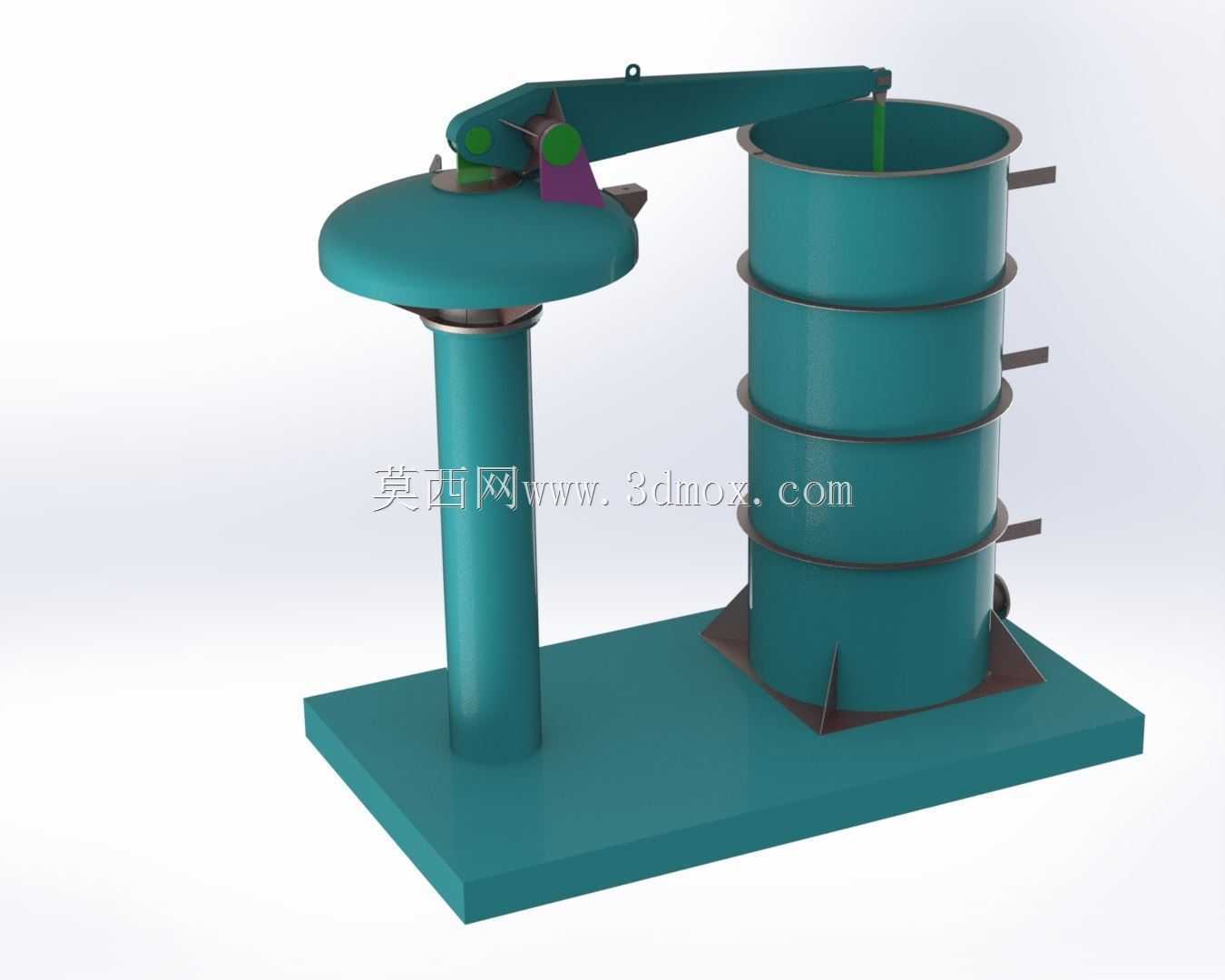

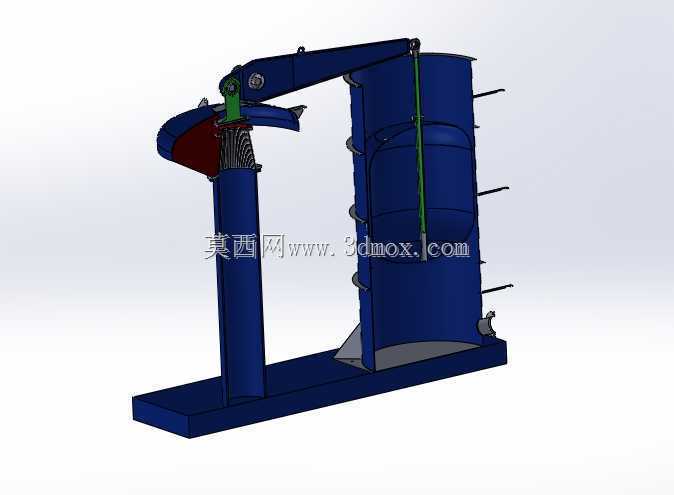

这套水工启闭装置主要面向中小型输水渠道、取水口、蓄水池以及海洋管理配套水工构筑物的通断控制场景,整体采用立式分体布置,将执行臂架、支撑立柱与圆筒式闸体整合在同一块钢制底座上,现场就位后只需完成基础锚固和进出水口对接即可投入使用,不需要额外搭建复杂的上部机架。

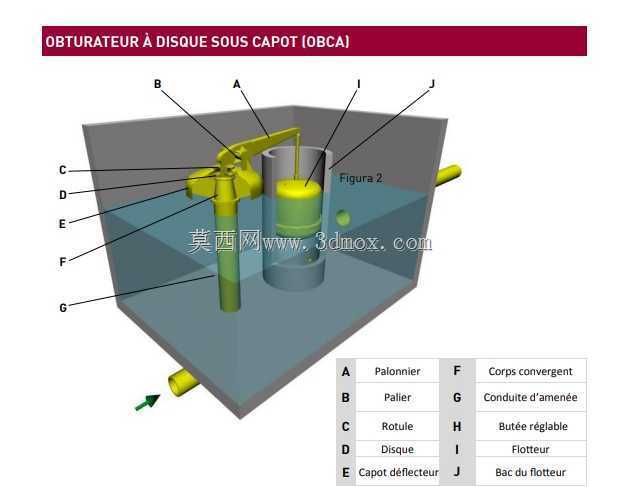

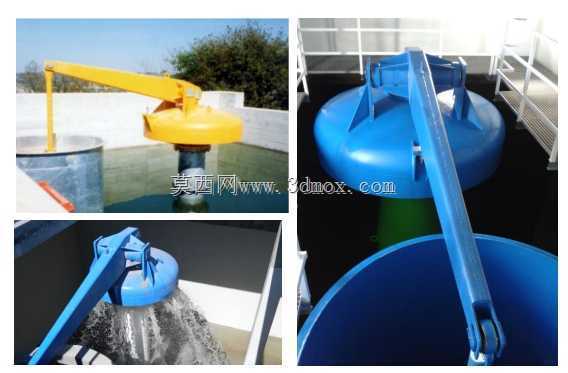

从实际用途来看,圆筒段作为过流通道,内部配合可升降的圆盘闸板完成挡水与泄水动作。闸板关闭时,圆盘盖沿筒口轴线压合在密封面上,依靠臂架端部的吊点传递启闭力,切断上下游水流;开启时臂架绕立柱顶部铰点回转并抬升,将圆盘盖移离筒口上方,使通道完全敞开,便于大流量过水,也方便人员进入筒内清理淤积杂物。相较于常见的直升式平板闸,这种旋臂圆盘结构在开启后不会在流道内留下门槽和横梁,水流阻力更小,杂物缠绕概率更低,特别适合夹带泥沙、枝叶的水体。

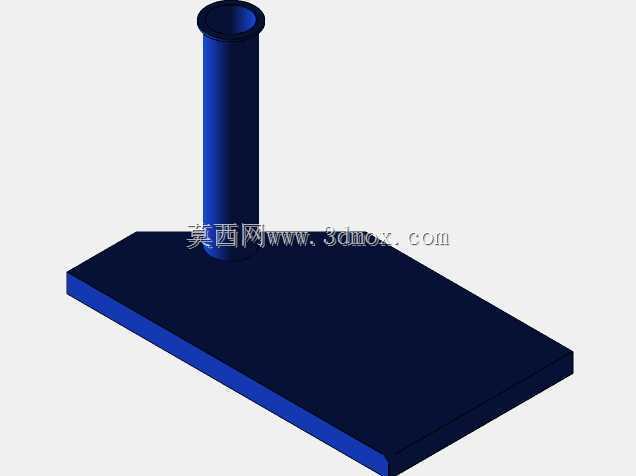

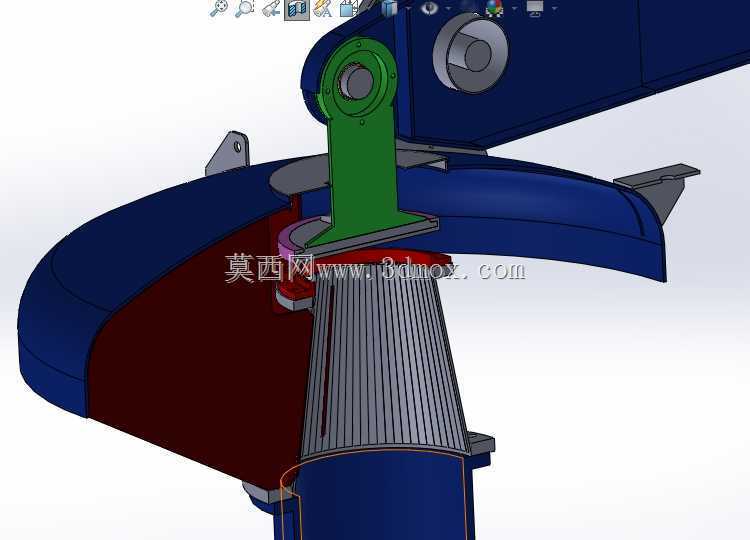

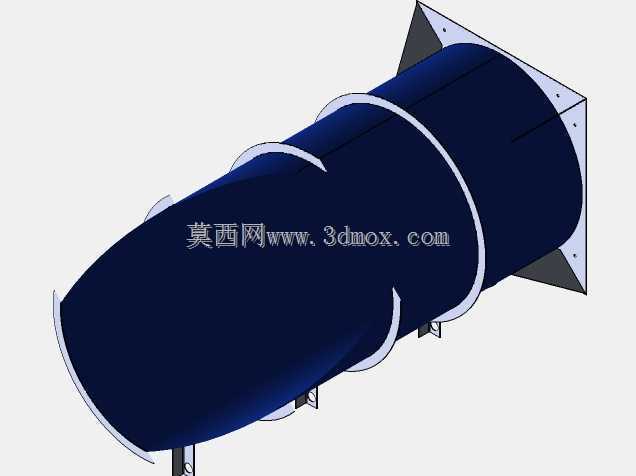

结构设计上,底座采用整块厚钢板焊接成型,圆筒底部通过三角筋板与底座连为一体,立柱下端同样设置加强筋,保证启闭过程中倾覆力矩能够可靠传递到基础。圆筒外壁分节布置多道环形加强箍,侧面预留数层侧向接管接口,可根据工艺需要接旁通管、溢流管或测压管。立柱顶部的悬臂为焊接箱形梁形态,臂端设置吊点与绿色阀杆相连,铰点处保留了转动副和配重/驱动安装位,既可以配置电动推杆、液压油缸,也可以预留手动操作空间,方便在断电工况下应急启闭。
三维建模时需要重点控制几处安装边界:一是底座轮廓尺寸和地脚孔位,要与现场混凝土基础预埋板一一对应;二是圆筒内径与上下游管道、渠道断面的匹配关系,筒壁加强箍外径会影响两侧接管的操作空间;三是臂架全开回转半径,圆盘盖抬起后扫过的区域不能与上部平台、栏杆或管线干涉;四是闸板全行程高度,阀杆伸出长度既要保证密封面完全脱离筒口,又要限制臂架仰角,避免越过死点。

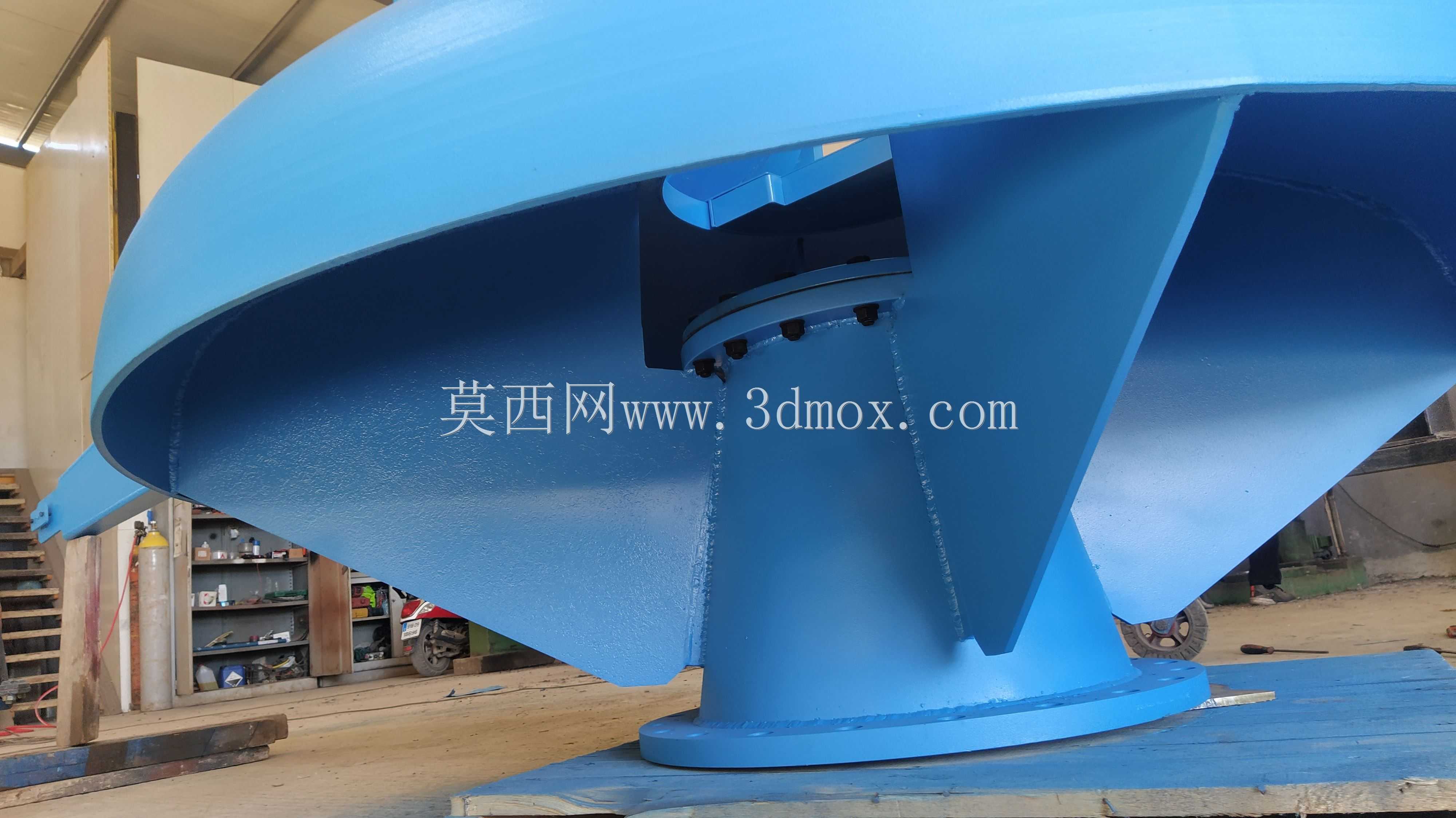

密封与受力方面,圆盘盖下缘加工密封面,可贴合橡胶圈或金属密封座,臂架铰点、阀杆连接点均按偏心受压构件校核,长期挡水时水压力通过闸板传递到筒口端面,再经筒身、筋板传至底座,立柱主要承受臂架回转和偏载带来的弯矩。整体涂装按水工防腐要求处理,水下及干湿交替区域预留加厚涂层或不锈钢件替换空间,运动铰点处设置润滑通道,便于后期维护。

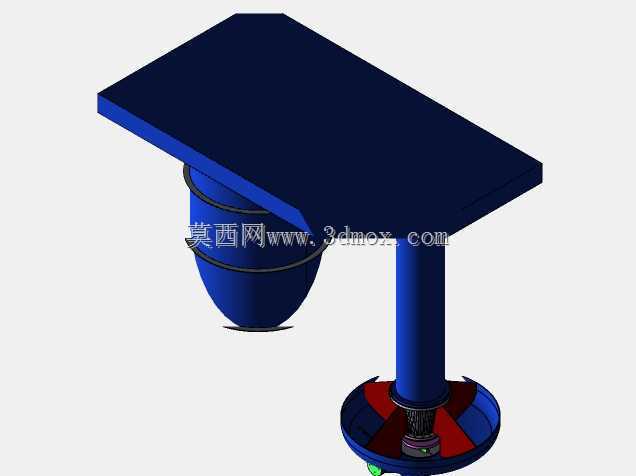

在建模表达上,装置将底座、立柱、悬臂、铰轴、圆盘闸盖、分段圆筒、加强箍、侧向接口和筋板分别建为独立零件,装配关系清晰,便于出工程图时统计焊缝长度、核算板厚,也方便设计人员在此基础上修改筒高、臂长和驱动方式,衍生出适用于不同水位、不同口径的系列化圆盘闸门方案。
