车床杆端钻孔专用定位夹紧工装

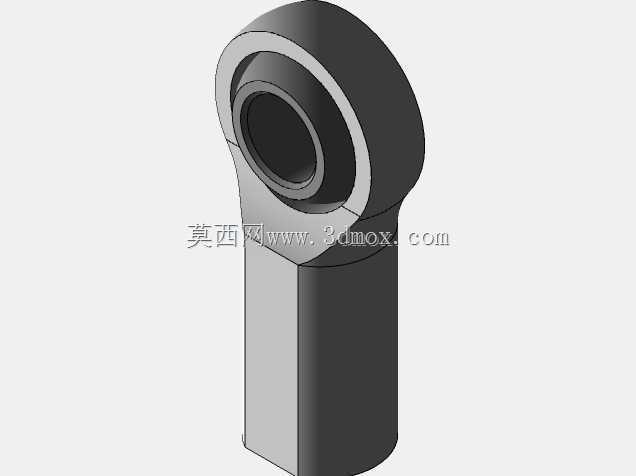

　　这套工装针对车床加工场景中杆类零件端部孔位加工的定位与夹紧需求设计，核心作用是将待加工杆端牢固固定，同步对齐孔端与螺纹端的加工基准，替代传统手动找正、压板压紧的繁琐操作，大幅提升杆端钻孔工序的装夹效率与加工一致性。在中小批量轴杆类零件的车削配套钻孔工序里，操作工无需反复敲打工件找正同轴度，工装本身的定位结构可直接完成工件初定位，配合夹紧机构即可锁定工件位置，有效降低装夹辅助工时，同时避免手动装夹的定位偏差，保障钻孔的位置度、同轴度公差符合工艺要求。

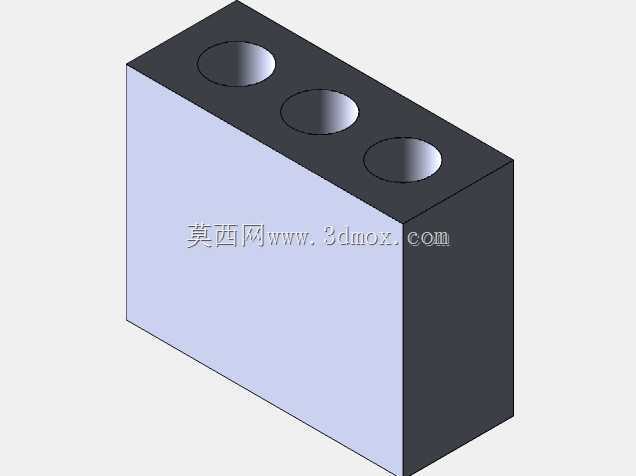

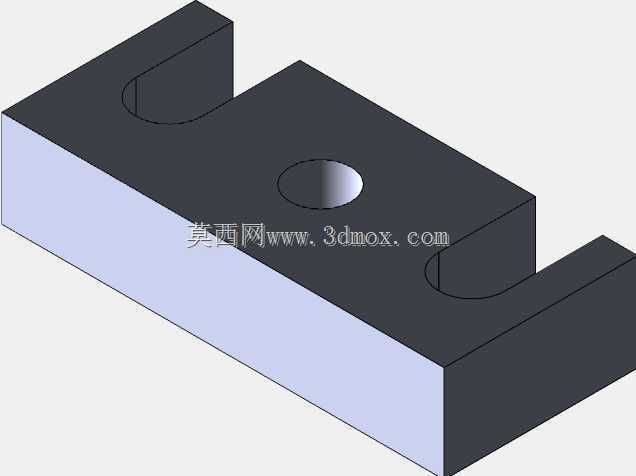

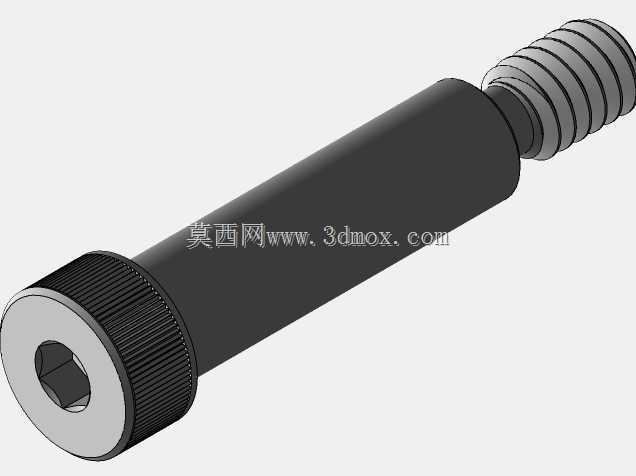

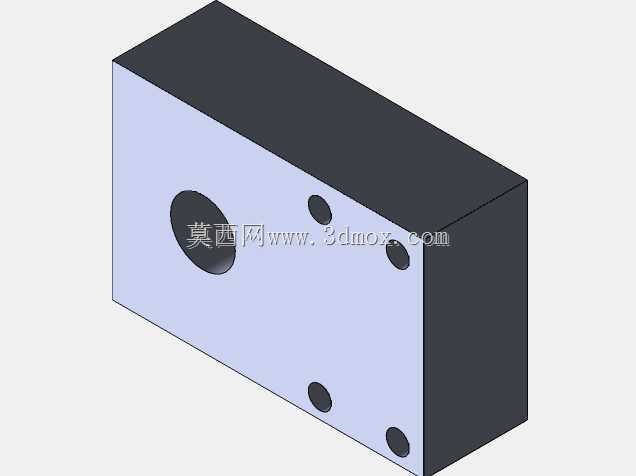

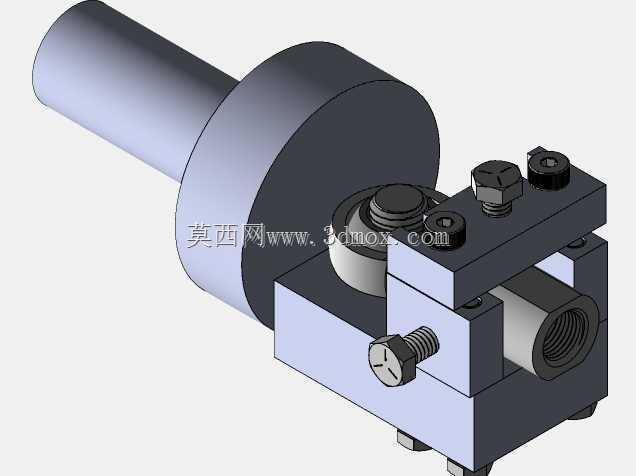

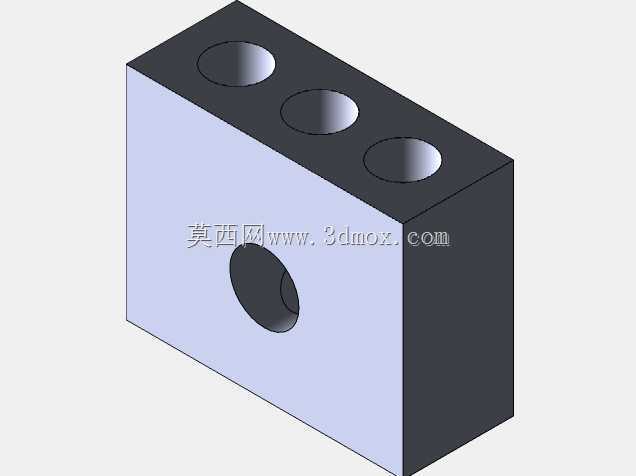

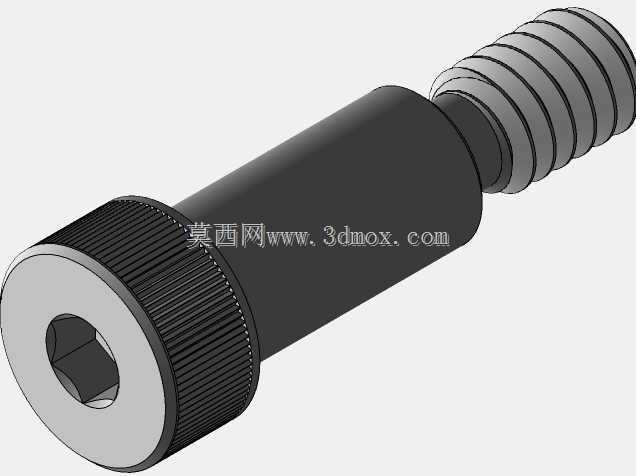

　　工装整体采用分体式模块化结构设计，主体分为基座定位单元、工件承托单元、夹紧锁止单元三部分：基座为方块式刚性基体，底部预留与车床刀架或工作台适配的安装连接位，可直接通过螺栓锁紧在车床加工工位，安装边界贴合常规小型车床的刀架安装尺寸，无需额外改造机床接口；工件承托单元设置与杆类零件外径匹配的定位型腔，一端适配光杆孔端的定位面，另一端对应螺纹端的避让空间，钻孔加工时刀具可从对应工位直接进给，不会与工装本体发生干涉。夹紧机构采用螺栓顶紧配合压板压合的组合形式，侧面布置的手拧锁紧螺栓可从径向顶紧杆身，上方的两块压板通过内六角螺栓锁紧，从垂直方向压合工件，双向约束工件的六个自由度，即便在车床切削振动、钻头进给轴向力作用下，工件也不会出现窜动、偏转。

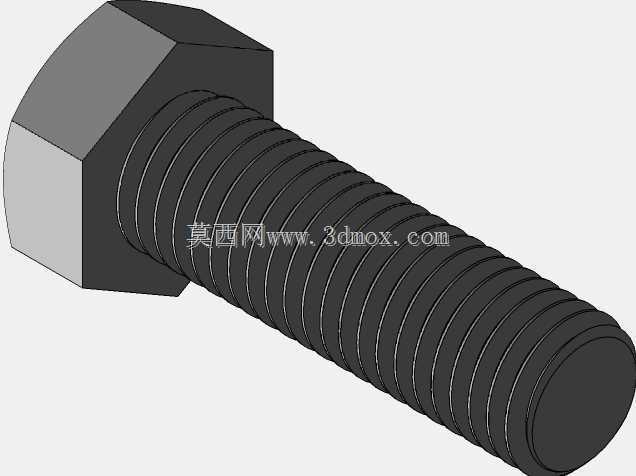

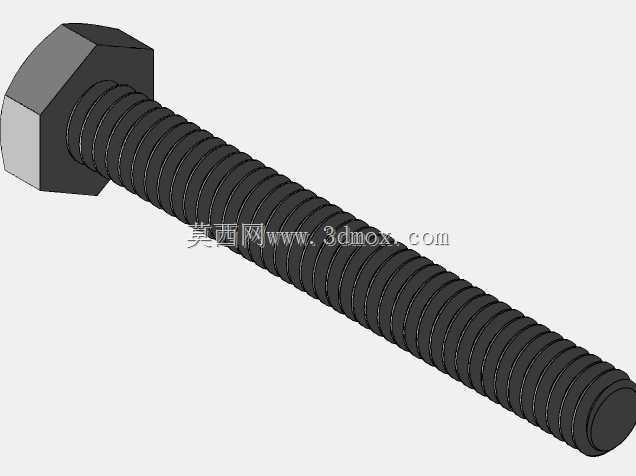

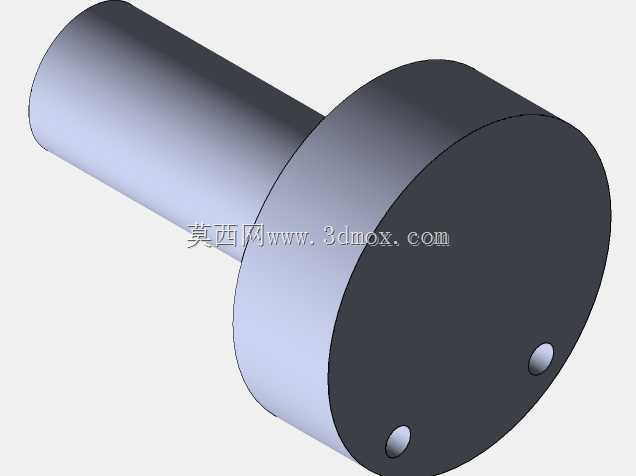

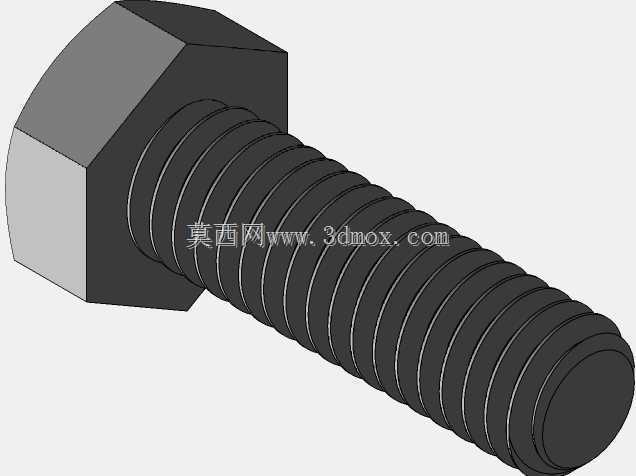

　　设计过程中优先考虑了装夹操作的便捷性与结构刚性：所有锁紧件均采用标准紧固件，后期维护更换成本低；定位型腔的尺寸可根据不同杆径更换适配衬套，兼容一定规格范围内的杆类零件加工，无需整体更换工装。工装左侧的回转连接轴结构可配套车床的回转工位，实现工装与机床主轴的同轴适配，加工时可带动工件同步回转，完成杆端径向孔、端面孔的多工位加工。外形结构紧凑，整体占用机床操作空间小，夹紧操作位均布置在操作工伸手可及的侧面与顶面，装拆工件时无需探身到机床内部，符合车间作业的人机工程要求。

　　从实际加工验证角度，这套工装解决了传统杆端钻孔装夹的痛点：常规装夹方式需要用四爪卡盘反复找正杆端与钻孔位置，单件装夹耗时久，且不同操作工的找正精度差异大，批量加工时孔位一致性差；该工装通过固定定位基准，一次安装校准后，后续工件仅需放入定位槽、拧紧两个夹紧件即可完成装夹，重复定位精度可稳定控制在IT8级公差范围内，完全满足杆端螺纹底孔、销孔、油孔的钻孔加工要求。结构上所有受力部位均做了加厚处理，夹紧压板与工件接触位置设置防滑压合面，避免工件夹紧时出现压痕与滑动，基座的安装底面经过铣削加工，平面度保障工装安装后与机床工作台的贴合度，减少切削振动带来的工装松动风险。
