酒桶内部螺旋刷洗清洁装置

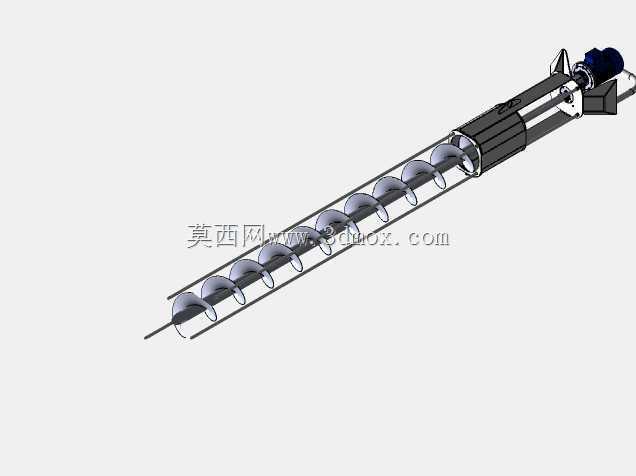

　　该装置面向酿酒、果酒发酵、桶装饮品周转等场景中酒桶内壁残留酒泥、酒石、发酵沉积物的机械化清理需求而设计。传统酒桶清洁多依赖人工持长柄刷伸入桶内往复刷洗，桶口狭窄、桶身纵深大，人工操作时刷体对桶壁的贴合力难以保持稳定，桶底圆弧过渡区、桶壁周向各位置的刷洗覆盖率受操作者手法影响极大，单桶清洁耗时久，且清洁后桶内残留水渍、污物的一致性差，无法满足规模化酒厂酒桶重复周转使用的清洁节拍要求。这套螺旋刷洗机构将长跨度螺旋输送架作为核心承载主体，整体呈长杆卧式布局，可直接从酒桶桶口伸入桶腔内部，无需对酒桶进行额外开孔改造，适配现有标准酿酒木桶、不锈钢储酒桶的内部清洁作业。

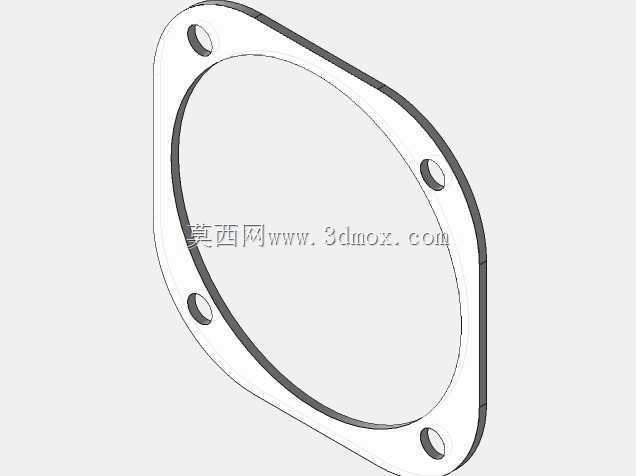

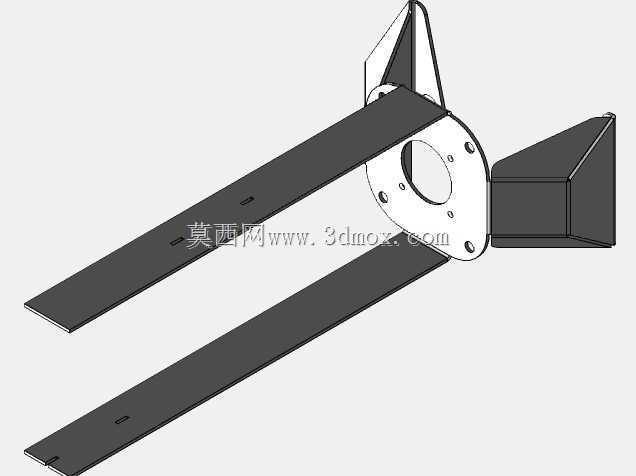

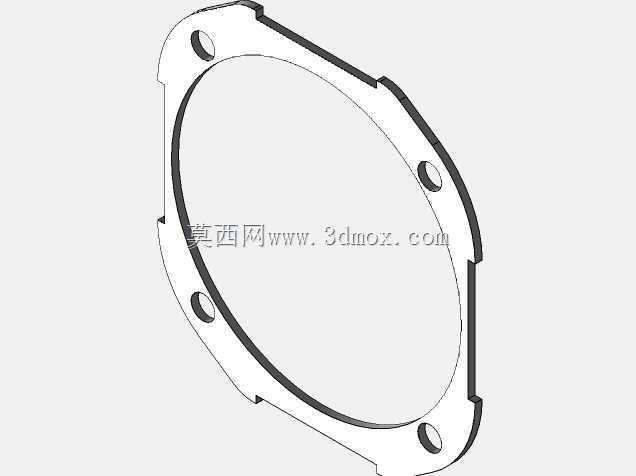

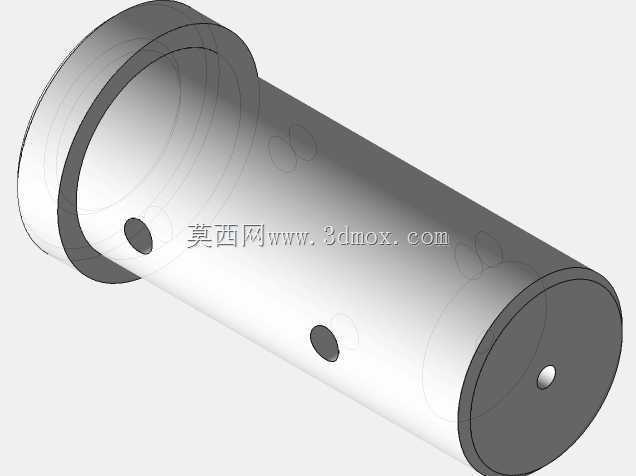

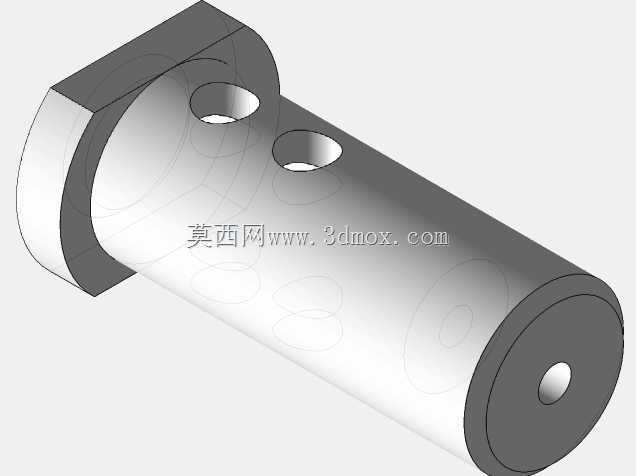

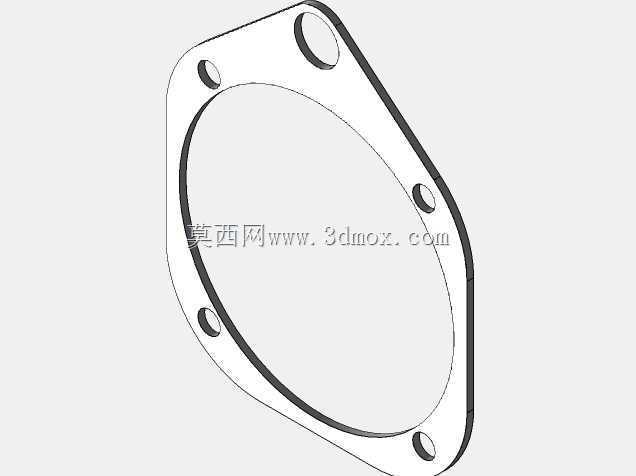

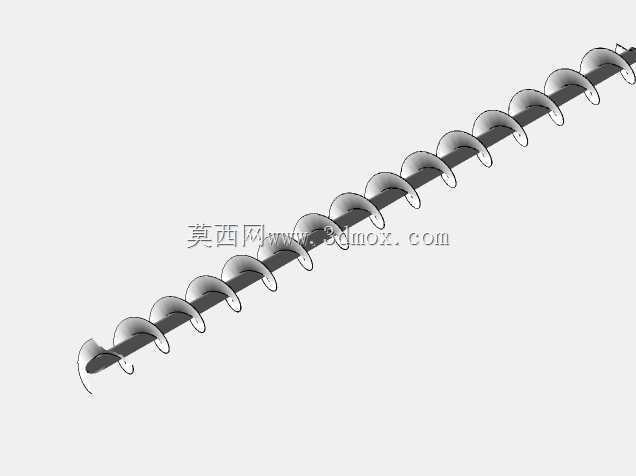

　　从结构设计逻辑来看，装置最前端为驱动安装段，预留了动力源的安装法兰与连接轴位，可配套旋转驱动部件带动整根螺旋轴同步回转；螺旋轴沿杆身全长连续布置螺旋叶片，叶片外缘可挂载柔性刷洗条、耐磨刷片，当螺旋轴旋转时，螺旋叶片一方面带动刷体沿酒桶内壁周向连续扫掠，完成桶壁全周向的摩擦刷洗，另一方面螺旋面的轴向推送特性可将刷洗下来的污物、混有清洁剂的污水沿螺旋通道向桶口方向持续推送，避免污物在桶底沉积残留。靠近驱动端的位置设置了限位支撑座，该支撑座的外轮廓尺寸与酒桶桶口的内径匹配，装置伸入桶内时支撑座可卡在桶口位置，既承担整根长螺旋杆的径向支撑，避免长轴旋转时出现挠曲变形、刷体偏磨桶壁的问题，也可作为装置轴向伸入深度的定位基准，保证螺旋刷洗段完全覆盖酒桶的桶身直段与底部圆弧区域。

　　设计过程中针对长轴刚性做了重点校核，螺旋杆的长径比偏大，若轴径选取过小，高速旋转时轴端会出现明显甩动，不仅刷体对桶壁的压力分布不均，还可能出现刷体磕碰桶壁、划伤木桶内壁碳化层或不锈钢桶内壁抛光面的问题；建模时对螺旋轴的支撑跨距做了优化，除了尾部桶口位置的主支撑，在螺旋杆靠近中段的位置也可按需加装辅助导向支撑，支撑外缘采用非金属耐磨材质，接触桶壁时不会产生硬刮伤。螺旋叶片的螺距选取结合刷洗与排污双重需求设定：螺距过大时，刷片在桶壁上的轴向扫掠轨迹间距过大，会出现未刷洗到的条状盲区；螺距过小时，螺旋叶片的轴向推送阻力陡增，污物容易卡在叶片与桶壁的间隙中，反而造成二次污染，最终选定的螺距参数可保证轴旋转一周时，刷体的轴向进给量刚好覆盖刷片自身的工作宽度，无刷洗盲区，同时污水推送流畅无卡滞。

　　安装边界方面，装置整体的最大外径由尾部支撑座决定，尺寸小于常规酒桶的桶口内径，伸入、取出过程中不会与桶口发生干涉；螺旋刷洗段的总长度对应主流酒桶的内部纵深，前端抵达桶底时尾部支撑座刚好贴合桶口端面，轴向定位无需额外测量。装置工作时可搭配低压清洁水管，将冲洗水通入杆身内部直达桶底，刷洗与冲洗同步进行，污水在螺旋叶片的推送下持续从桶口排出，单桶清洁周期相比人工作业大幅缩短，清洁后桶内壁无残留污物，可直接进入后续的灭菌、储酒工序。整套机构的三维建模完整还原了螺旋叶片的连续曲面、支撑座的安装配合面、驱动端的连接结构，可直接用于后续的工程出图、样机加工与现场适配改造。
