移动式长材送料辅助作业装置结构设计

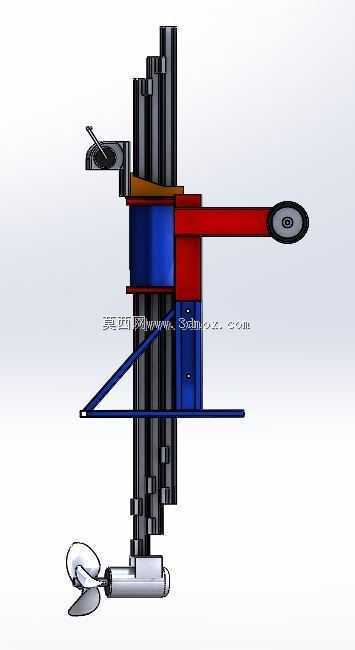

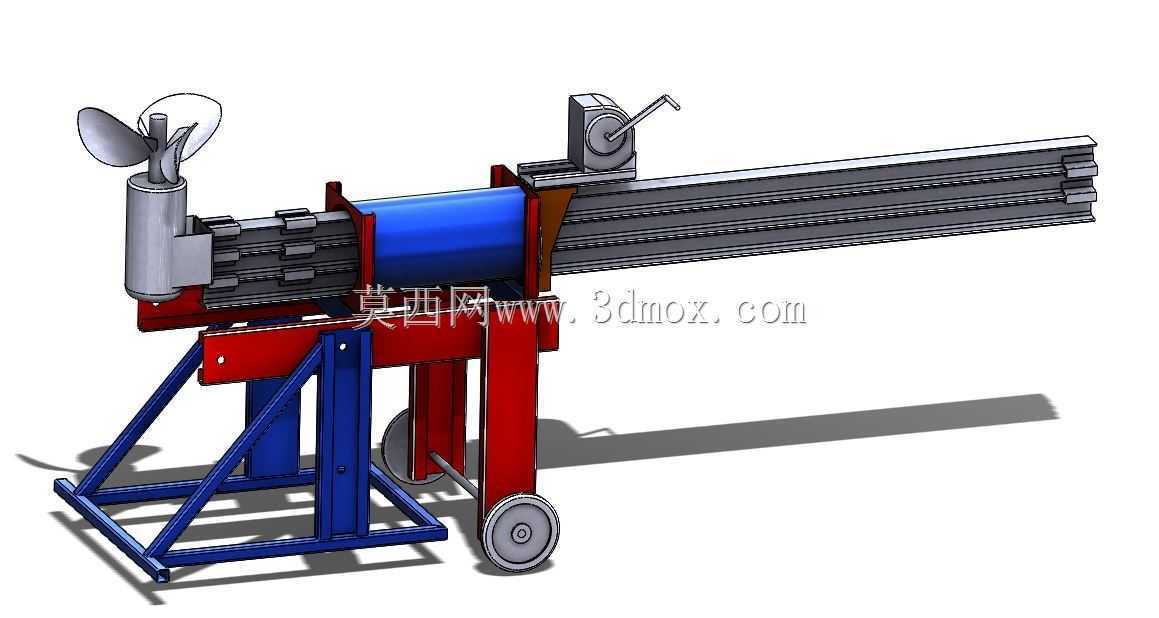

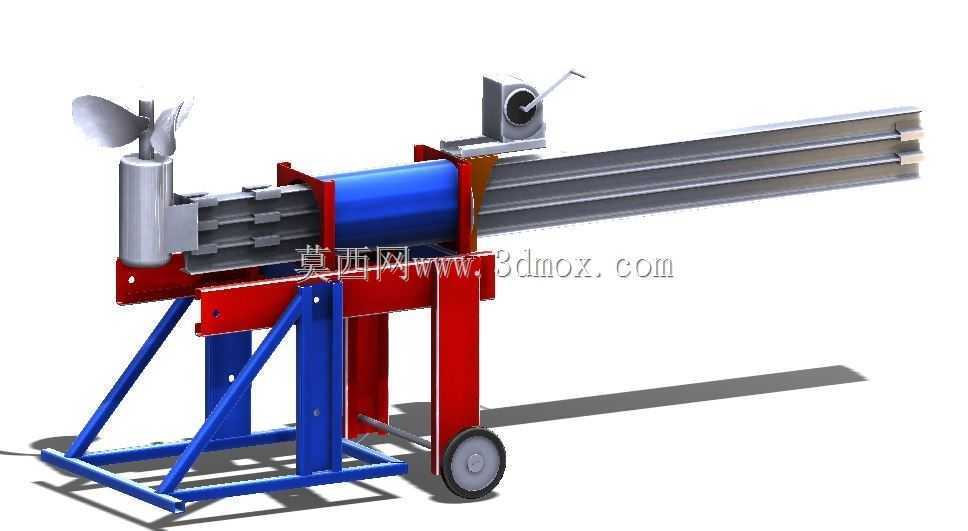

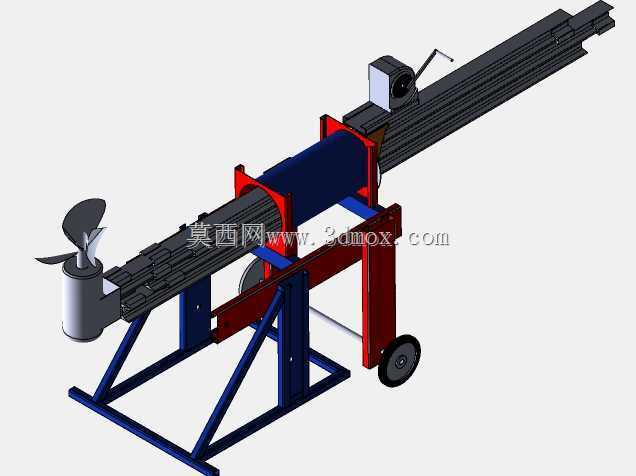

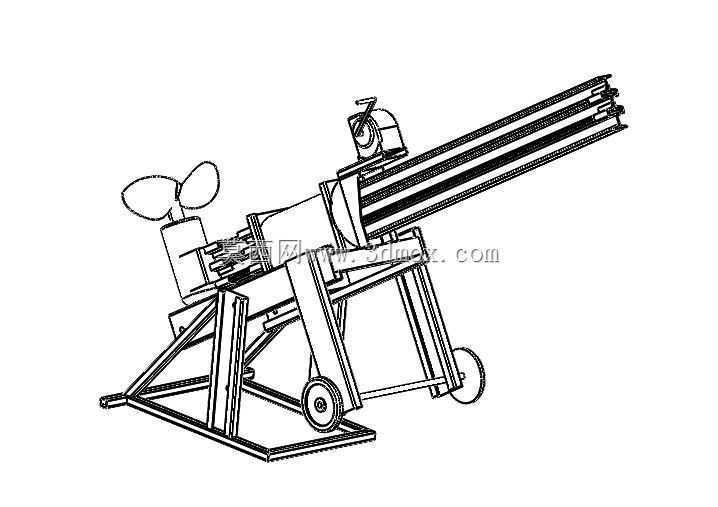

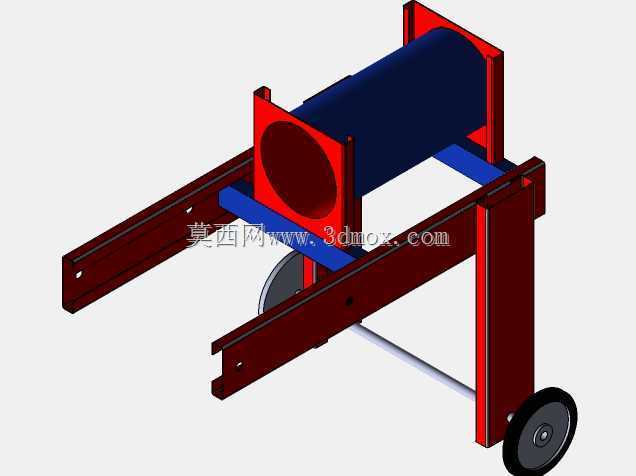

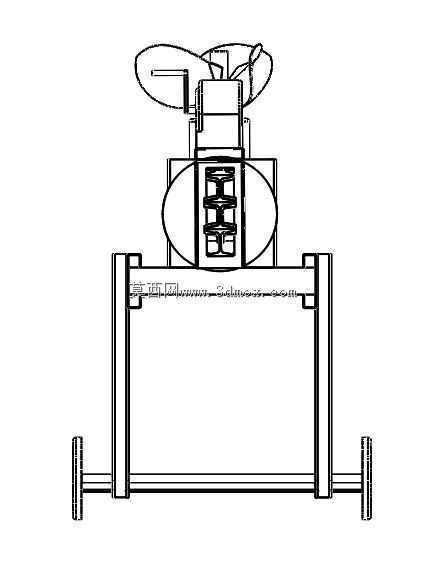

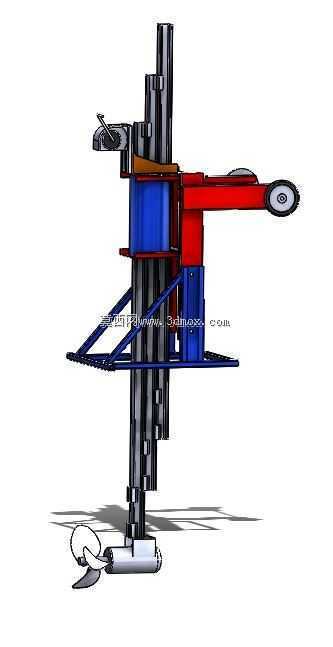

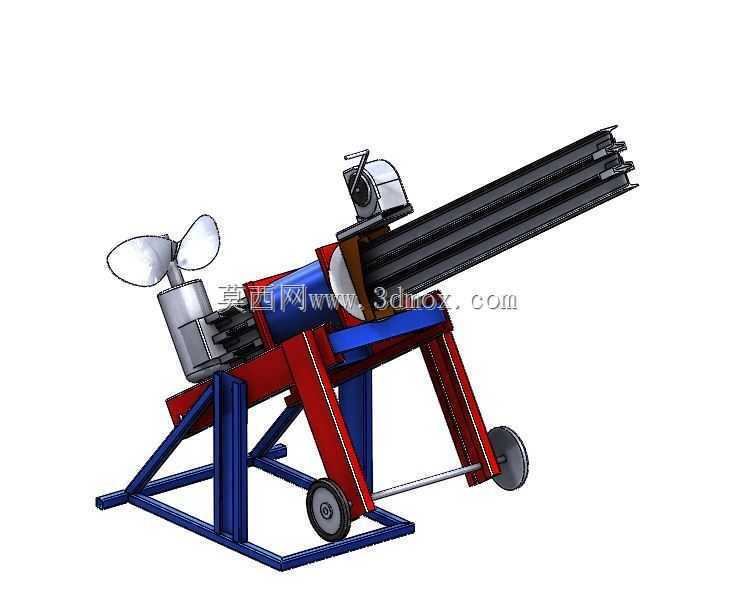

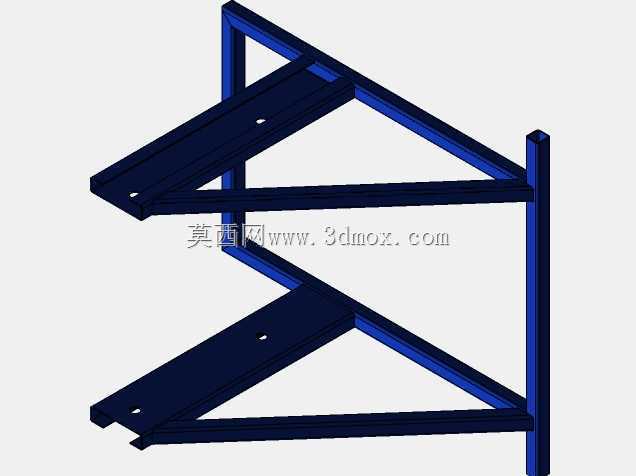

　　在型材切割、长轴类零件机加工、管材二次加工的车间作业场景里，长尺寸工件的送进与承托一直是影响加工精度与作业效率的细节痛点——常规机床工作台面长度有限，超出工作台行程的棒料、型材在送进过程中容易出现悬臂下垂、送进偏移，既会导致加工尺寸超差，也存在工件滑落的安全隐患，这款移动式长材送料辅助装置正是针对这类场景开发的配套工装。从结构布局来看，装置采用分体式承托设计，底部为三角桁架式焊接机架，主支撑腿采用矩形钢管焊接成型，斜向加强筋沿受力方向布置，可抵消长材送进时产生的径向载荷与侧向冲击力，机架底部配置两个定向脚轮与一个可调支撑脚，移动时可通过端部的手摇绞盘调整机架倾角，配合脚轮实现工位间的快速转场，到达指定工位后落下可调支撑脚，

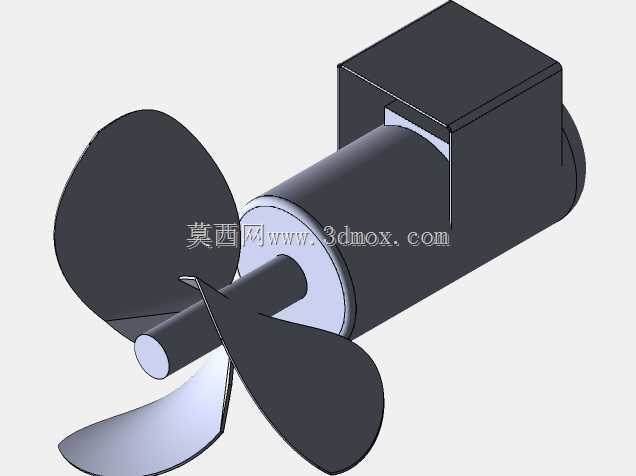

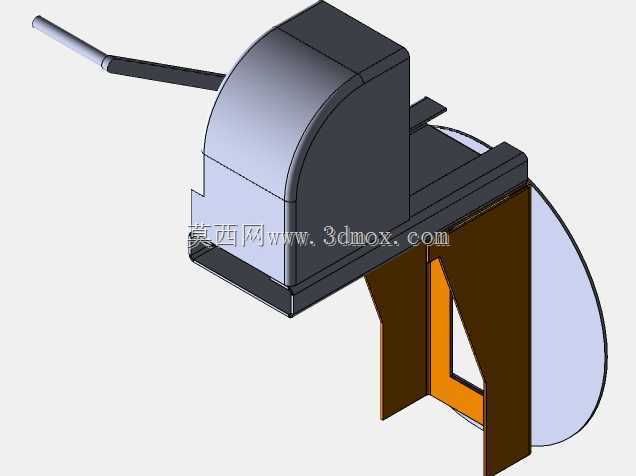

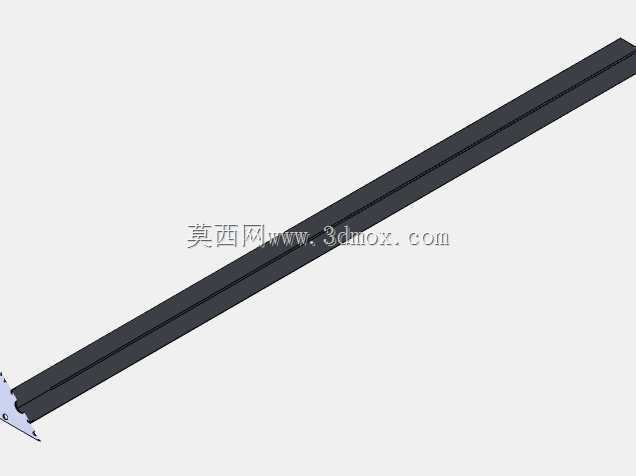

　　即可完成装置的固定，避免作业过程中出现机架移位。装置的核心承托单元为多组平行排列的导向辊道，辊道采用冷拉圆钢加工表面做淬火处理，降低长材送进时的滑动摩擦阻力，辊道间距可根据待加工工件的截面尺寸做适应性调整，适配圆钢、方管、矩形型材、异型长材等多种工件的承托需求；装置端部设置的扇叶状导向定位件，可在工件送进至加工工位时做初步对中，减少人工调整工件位置的辅助时间，侧边的手摇调节机构可实现辊道整体高度的无级调整，调整范围覆盖常见车床、锯床、圆锯机的工作台面高度，保证工件送进过程中保持水平状态，避免因高度差导致的工件弯曲变形。从设计思路层面，这款装置没有采用复杂的动力送进结构，而是以纯机械结构实现所有功能调节，无需外接电源或气源，

　　可适配无动力配套的零散加工工位，机架的焊接结构全部采用等强度设计，在保证整体结构刚度的前提下尽可能减少冗余材料，控制装置整体重量，方便单人完成转场操作；辊道单元采用模块化设计，单根辊道磨损后可单独拆卸更换，降低后期维护成本，所有转动配合位置都配置了自润滑轴承，无需频繁加注润滑脂即可长期保持顺畅的转动状态。关于安装边界与尺寸适配，装置的总长度可根据常见加工工件的长度做模块化拓展，基础款长度适配3米以内长材的承托需求，加装拓展辊道段后可承托6米以上的标准型材，机架的最低承托高度适配小型仪表机床的台面高度，最高承托高度可覆盖中型锯床、普通车床的工作台面，安装时无需与主机做刚性连接，只需将装置的导向端对准主机的进料口，

　　调整支撑脚保证辊道水平即可投入使用，不会对原有设备的结构与布局造成改动。在实际作业过程中，这款装置可替代原有的人工托举、临时支架垫高等作业方式，单名操作人员即可完成长材的送进操作，送进过程中工件始终保持水平直线状态，可有效减少长材加工时的让刀变形，提升加工尺寸的一致性，同时避免长材悬臂过长导致的工件翘头、滑落风险，改善加工作业的安全条件；针对小批量多品种的加工场景，装置的高度调节、辊道间距调节功能可快速切换适配不同规格的工件，无需制作专用的承托工装，减少工装制作的成本与周期。
