带式输送分拣线三维结构设计

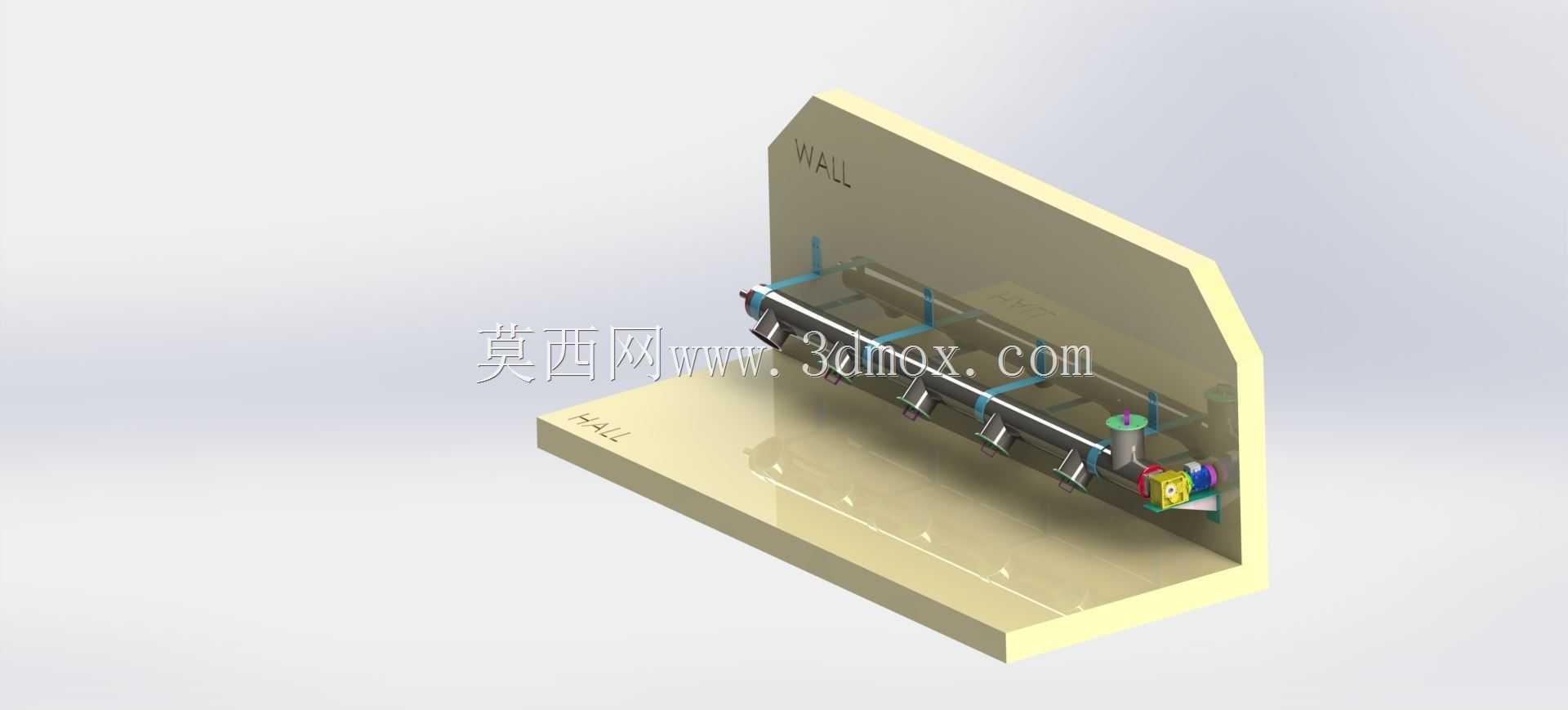

　　这套带式输送分拣装置的三维结构，面向车间内连续物料输送与在线分流作业场景，常见于小件加工后段、包装前段以及装配线旁的物料转接工位。整体采用L形靠墙布置思路，底部水平段承接上游来料，后方立板作为执行元件的安装基准，既减少独立机架的占地，也能让分拣动作在固定边界内完成。

　　从实际用途看，物料随水平带面匀速进入分拣区后，沿线布置的多组拨料机构可按工位信号将物件推向侧向出口，完成合格品、不合格品或不同规格工件的分流。带面承担连续承载与输送，拨料执行件负责短时横向干预，二者在同一基准上配合，避免工件在分流时跑偏或卡滞。对于尺寸较小、重量较轻的盒件、机加工件或包装件，这种结构比人工分拣更稳定，也便于与前后段设备衔接。

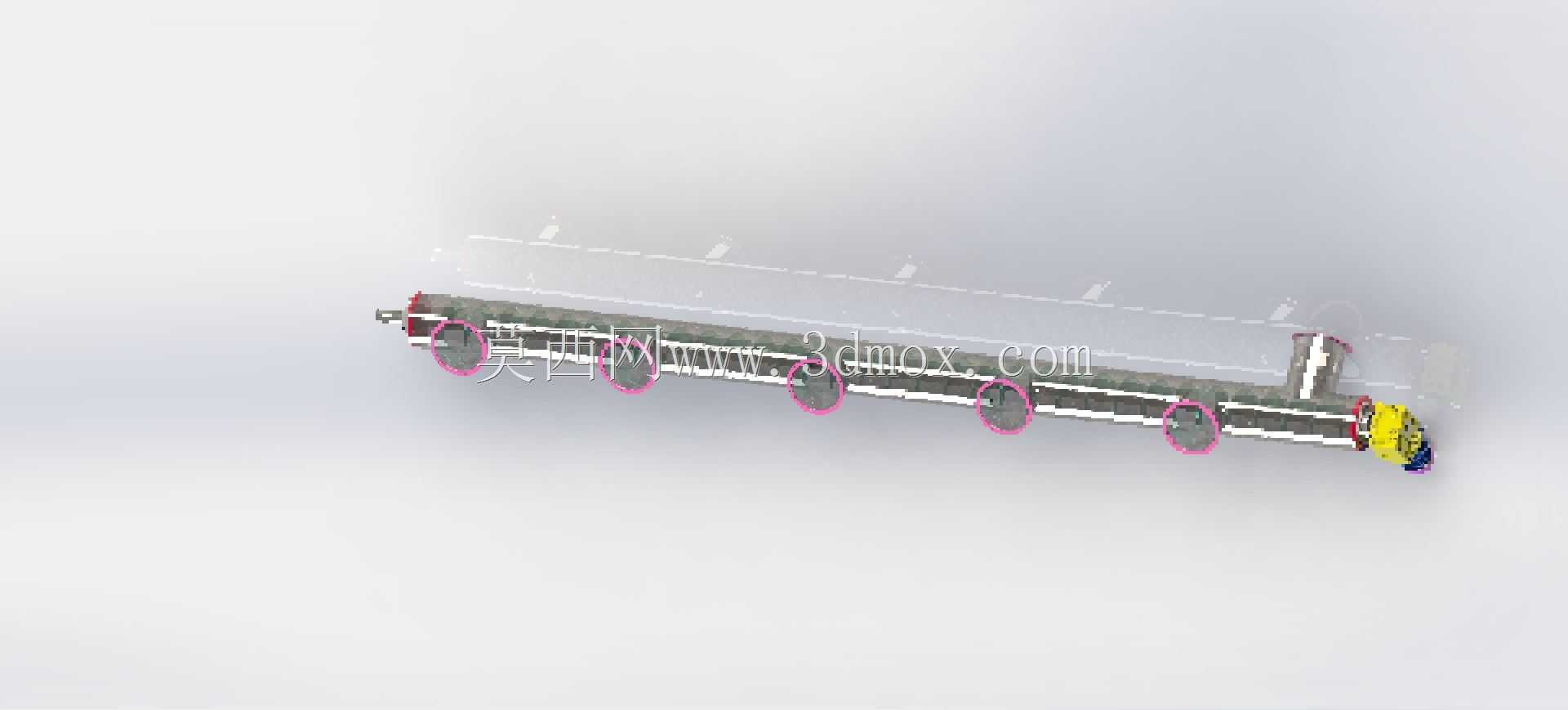

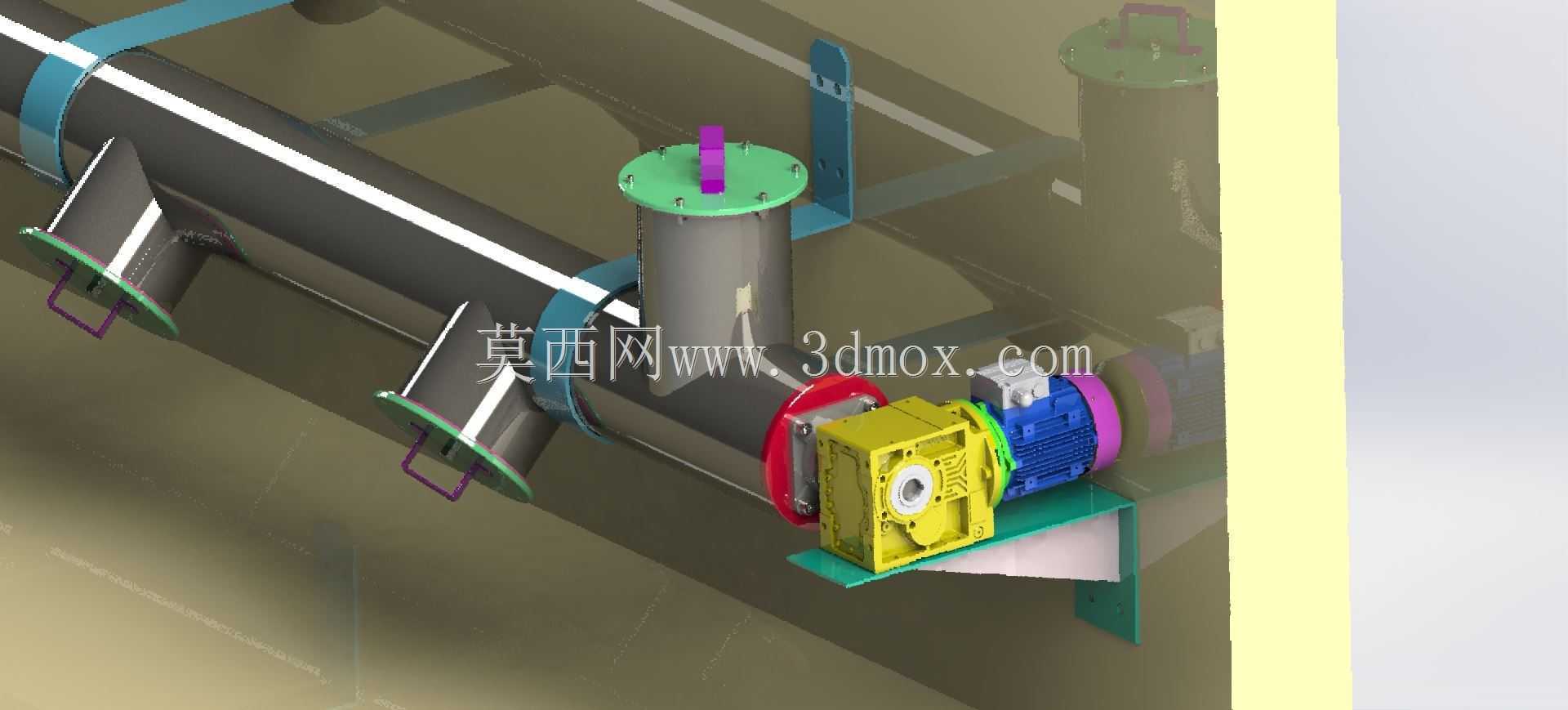

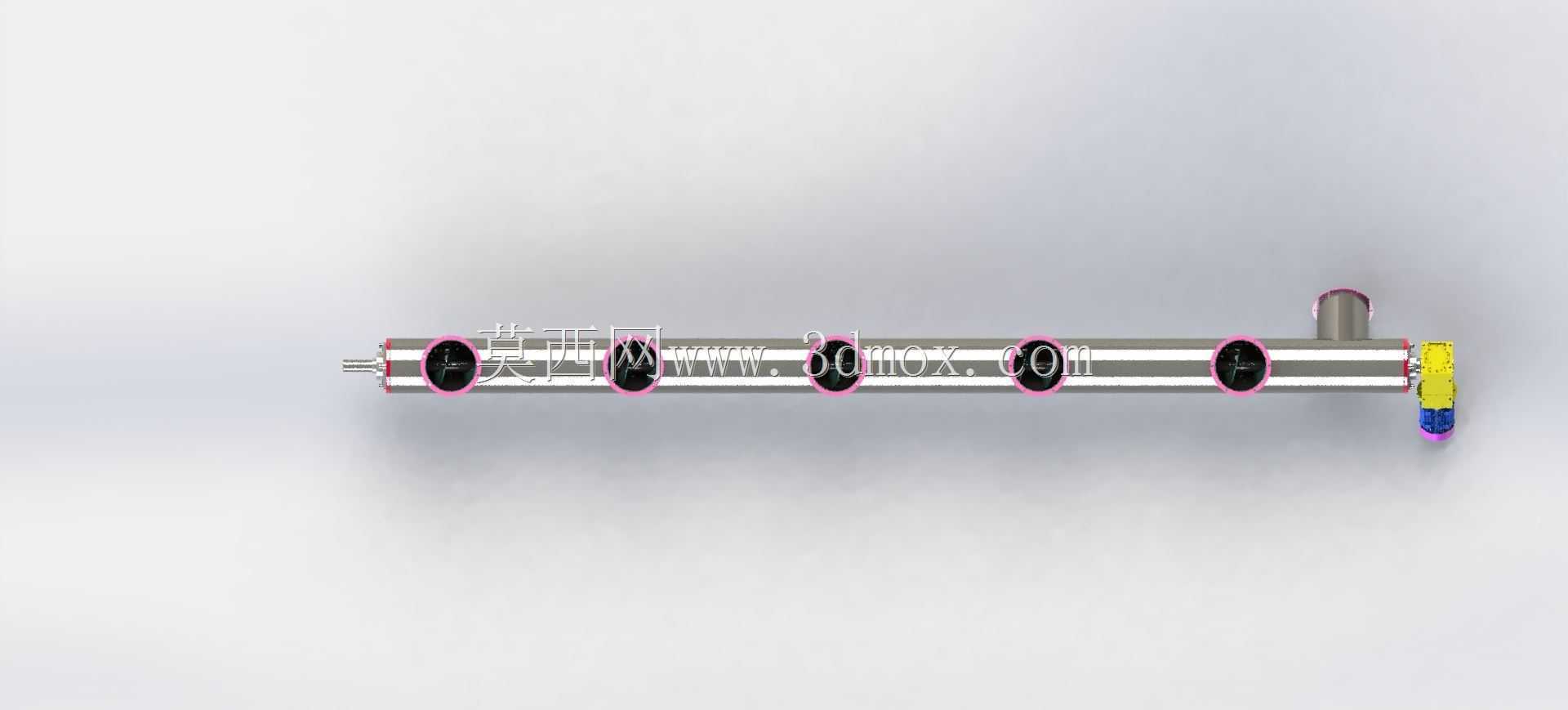

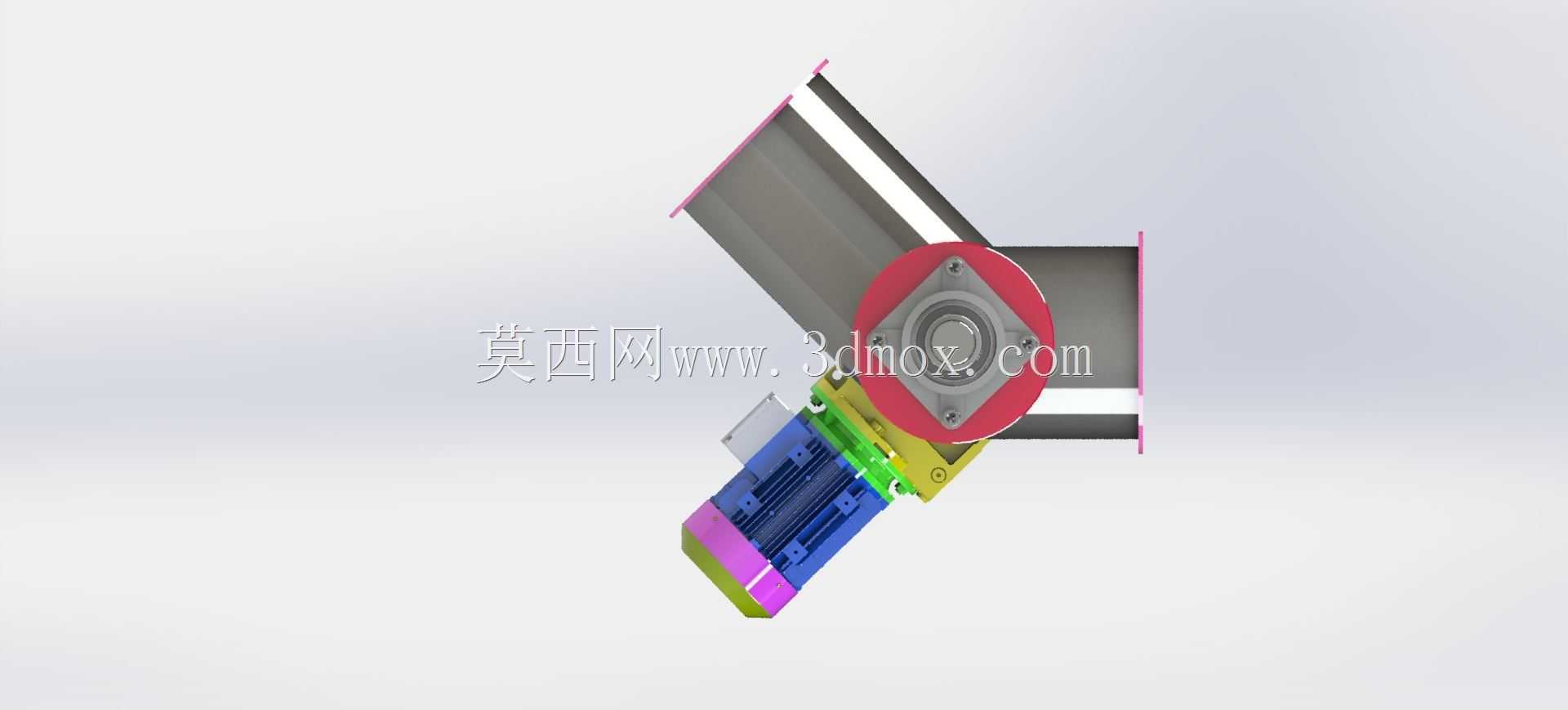

　　结构设计上，底部平台兼作输送带支撑面，两侧保留带边导向和张紧调节空间；后部立板并非单纯护板，而是用于安装传动轴、拨料摆杆、驱动元件及检测支架的承载壁。多组分拣执行单元沿输送方向等距布置，每组都包含横向动作件、回位结构和连接支座，维修时可按工位拆装。端部集中布置驱动与传动组件，使动力输入、带轮传动和执行机构控制端靠近，缩短管路与走线距离。

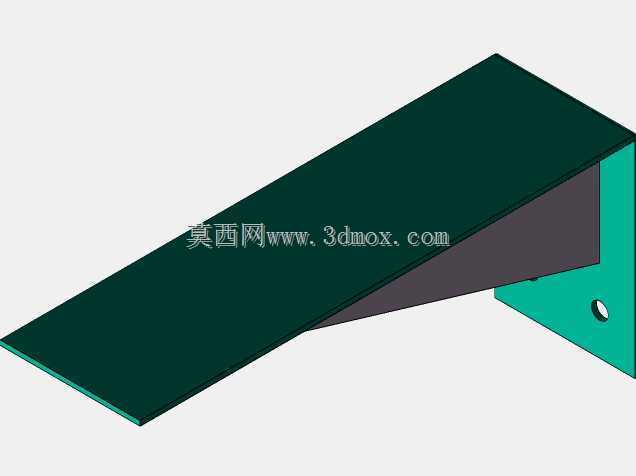

　　安装边界方面，模型呈现的是紧凑型线体，水平输送段长度需满足至少一个分拣节拍内的工件稳定通过距离，后方立板高度要覆盖拨料摆杆的摆动范围，并预留传感器接线和气缸或电动执行件的安装空间。底部平台四周应留出维护通道，尤其是驱动端和张紧端，不能被料箱或护栏遮挡。靠墙布置时，墙面与立板之间需保留管线敷设和紧固件操作间隙；若落地安装，平台底面应设置可调脚座或焊接支腿，用于补偿地面不平并保证带面水平。

　　带式输送部分需重点控制主动辊、从动辊与机架的平行度，否则带面在长期运行中容易跑偏。分拣拨杆的行程应大于工件宽度方向的推出距离，但不能越过侧向导料边界；摆杆最低点与带面之间要保留安全间隙，防止刮擦输送带。侧向出口处可衔接溜槽、短皮带或收集箱，接口高度应与拨料轨迹匹配，使工件被推出后平顺转移，而不是自由跌落。

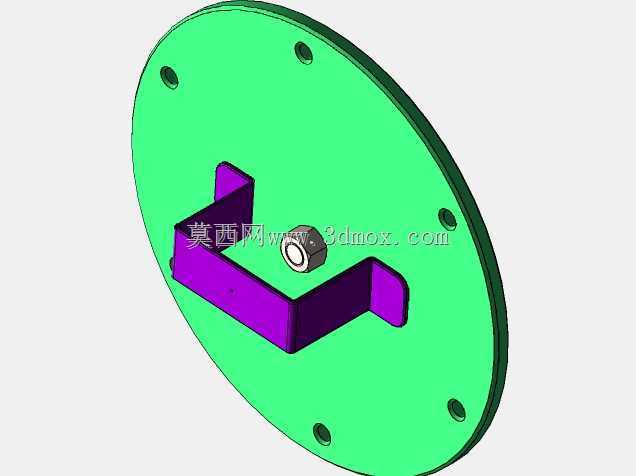

　　在三维建模时，机架板件、辊筒、带面、摆杆、驱动单元和检测元件分别建立独立装配层级，便于后续调整工位数量。若工件规格变化，主要修改点集中在拨杆间距、执行件行程、导向板宽度和带面高度，底部主体机架可保持不变。立板上的安装孔建议按标准化孔系布置，这样增加分拣工位时不需要重新设计大板，只需在对应孔位固定执行组件。

　　选型阶段还需结合工件重量确认带面承载和驱动功率，拨料机构则根据分拣频率选择气动或电动驱动。气动方式结构简单、响应快，适合洁净度要求一般的车间；电动方式位置控制更灵活，适合多规格柔性分拣。无论采用哪种方式，执行件、检测开关和输送带速度都要在时序上匹配：工件到达拨料位前完成识别，拨杆在工件进入动作区间时推出，回位必须在下一件到达前完成。

　　整体来看，该装置把输送承载、侧向分拣和安装基准整合在一个紧凑框架内，适合作为生产线旁的自动分拣单元。结构没有复杂曲面，关键在于孔位精度、运动间隙、带面张紧和工位时序；在三维环境中提前校核这些边界，可减少现场装配时的干涉与返工。
