便携式单轴型材管道切割机结构设计

这款便携切割设备的核心定位是面向现场维修、小型加工点位的型材与管道切断作业，区别于固定式工业锯床的大占地、高安装要求，整套机构直接集成在一块平整的安装基板上，所有传动、执行部件的安装孔位都在基板上做了统一的定位设计，不需要额外做二次地基找平，只要将基板通过螺栓固定在现有工作台面或者临时搭建的工位架上就能投入使用，安装边界控制十分紧凑，横向占用空间不超过普通钳工台的单工位宽度，纵向预留的操作空间也仅需满足管材送进的长度需求，非常适合流动加工、工地现场修配、小型五金加工门店这类没有固定大型锯切设备的场景。

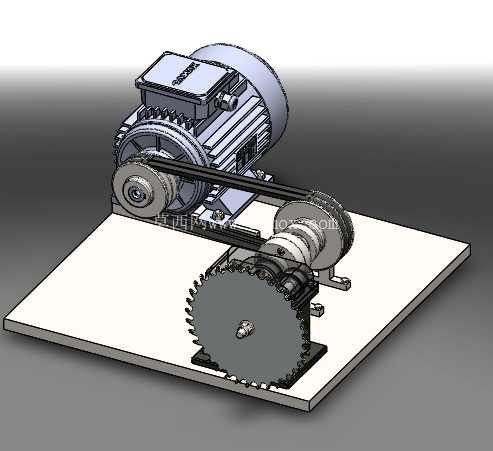

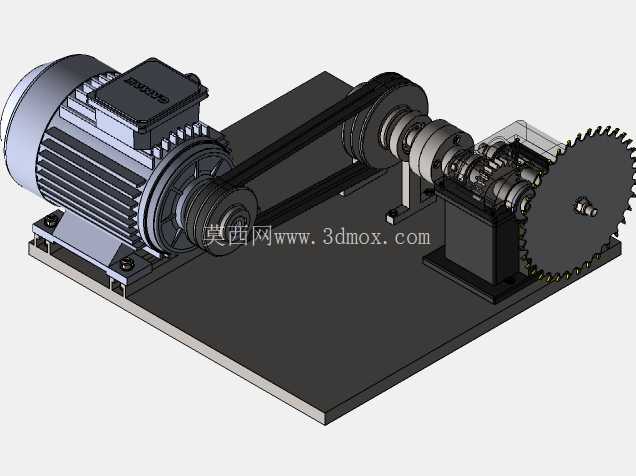

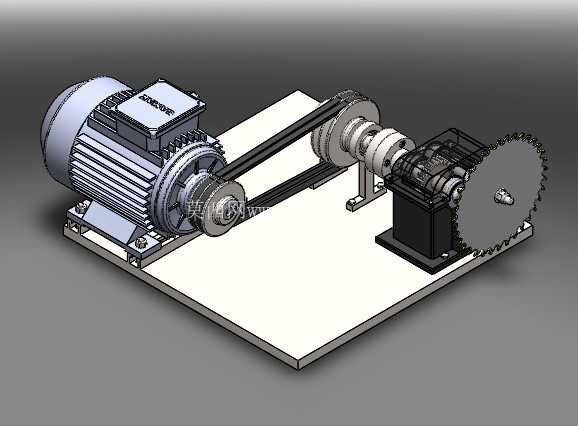

从传动结构的设计逻辑来看，动力端采用标准卧式电机输出，没有做定制化的动力壳体设计，目的是降低后期维护的配件替换成本，电机输出轴端先连接一级小直径带轮，通过同步带将动力传递到中间传动轴上的大直径带轮，这一级带传动除了完成减速增扭的作用外，还能在锯片遇到硬点卡滞的时候通过带的打滑起到过载保护的作用，避免硬冲击直接打坏电机绕组或者崩断锯片齿。中间传动轴做了双轴承座支撑，两个轴承座分别固定在基板的加强凸台上，保证轴系在高速转动下的径向跳动控制在合理范围内，不会因为悬臂受力导致带轮偏磨、锯片抖动。中间轴的另一端直接安装锯片夹持法兰，法兰的压紧面做了精车处理，保证锯片安装后的端面跳动量满足锯切精度要求，锯片的外侧设计了可调节的防护罩安装位，实际使用时可以根据锯片的磨损更换情况调整防护罩的覆盖范围，避免切屑飞溅伤人。

工作台面在锯片伸出的位置预留了标准宽度的锯缝，锯缝两侧的平面做了铣平处理，保证送料的时候型材或者管道的底面能完全贴合支撑面，不会因为支撑悬空导致切割最后阶段出现崩边、切口歪斜的问题。针对不同截面的型材切割，这套结构预留了靠山安装的T型槽位，用户可以根据切割角度需求调整靠山的角度，完成0到45度的斜切作业，不需要额外制作复杂的角度工装。送料方向没有设计复杂的自动进给机构，完全依靠人工手持推送，一方面是控制整套设备的制造成本，另一方面也是适配现场加工时材料长度不规则、切割位置灵活的需求，相比带自动进给的大型设备，这种手动送进的方式对异形截面材料的适应性更强，遇到小批量、多规格的切割任务时调整速度更快。

设计过程中特意控制了整套机构的总重量，基板采用中等厚度的钢板制作，既保证了整体刚性，不会因为切割时的振动导致整机移位，又不会因为重量过大难以搬运，两个成年人配合就能完成整机的转移，甚至可以根据使用需求在基板下方加装脚轮，做成可移动的 standalone 切割工位。传动部分的张紧结构做了简化设计，电机的安装座开了长条形调节孔，只需要松开电机的固定螺栓就能调整电机的位置，实现同步带的张紧调节，不需要额外设计复杂的张紧轮结构，减少了故障点。轴承座的位置都设计了润滑油注油孔，日常维护只需要定期加注润滑脂就能保证长时间的稳定运行，不需要复杂的保养流程。

从实际使用的场景适配来看，这款设备可以覆盖常见的薄壁钢管、铝型材、塑料管材、小型角钢扁钢的切断作业，锯片的线速度经过带轮比的匹配，刚好适配常用的硬质合金锯片的切削线速度要求，切割普通Q235型材的时候切口平整，毛刺量小，后续只需要简单打磨就能进入焊接或者装配工序。相比传统的手持角磨机切割，这种固定锯片式的结构切割精度更高，切割过程中操作人员的手不需要靠近高速旋转的切削区域，操作安全性提升明显，也不会出现手持切割时因为手抖导致的切口歪斜、材料报废的问题。整套结构没有采用复杂的电控系统，只需要最基础的电机启停开关就能控制，对使用现场的供电要求低，普通民用220V电源就能驱动，不需要专门的工业配电，进一步拓宽了设备的使用场景。在结构细节上，所有的旋转部件都做了防松设计，带轮的轴向固定采用紧定螺钉加轴端挡圈的双重固定方式，锯片法兰的压紧螺栓采用细牙螺纹，自锁性能更好，长时间振动工况下也不会出现松动的问题。基板的底部四角设计了橡胶减震垫的安装位，安装时加装减震垫可以进一步吸收切割时产生的振动，降低工作时的噪音，也能避免振动导致整机在工作台面上移位。
