农用悬挂式深松整地耕作机具结构

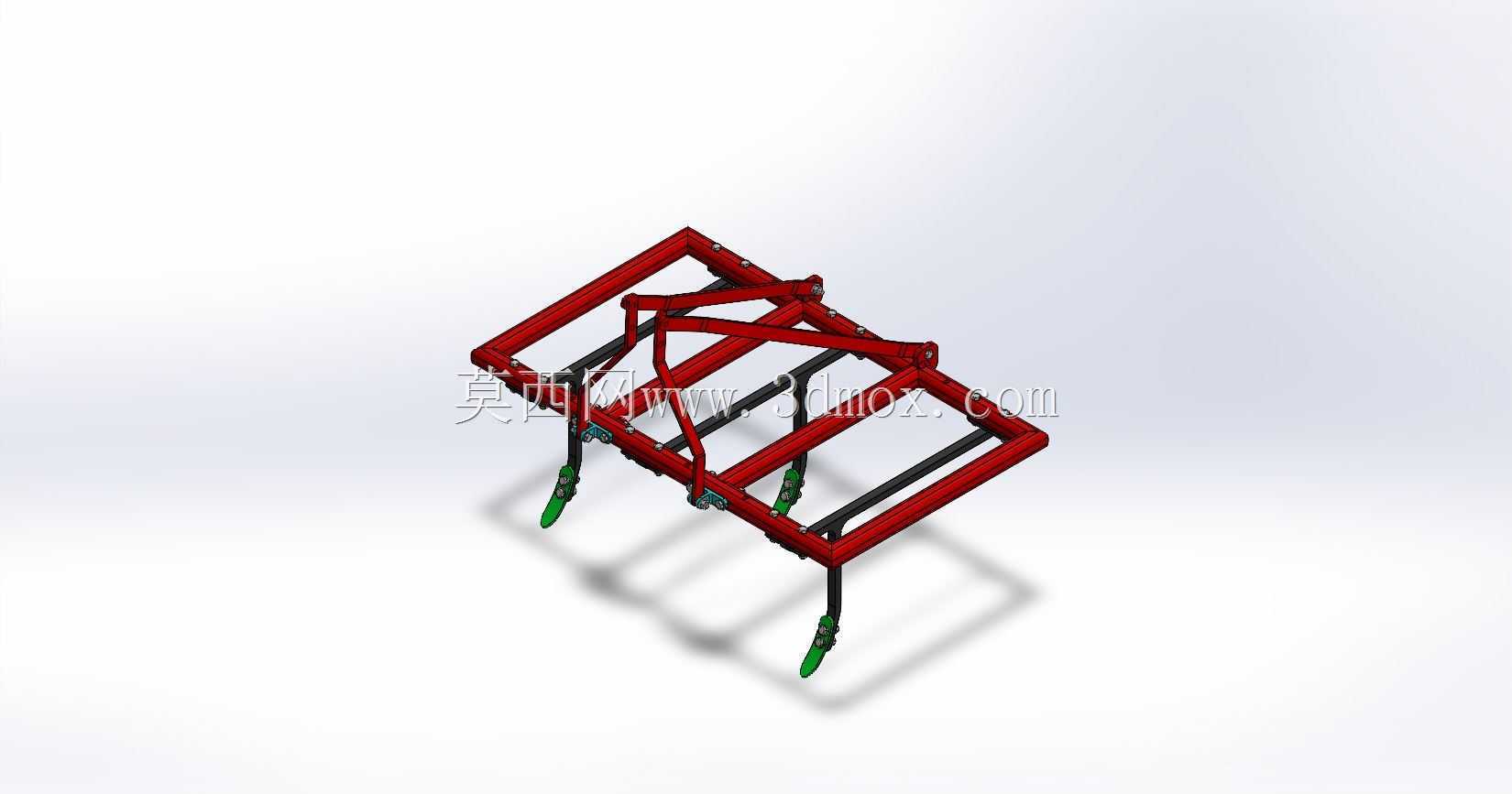

　　这套三维结构呈现的是一种与轮式拖拉机后三点悬挂系统配套使用的框架式田间耕作机具，主要面向旱地播前整地、留茬地浅层松土、果园行间中耕以及农场小规模地块的表层土壤破碎作业。机具主体采用矩形钢管拼焊成开放式承载框架，红色涂装部分为主受力梁系，前后横梁与左右纵梁围成稳定的梯形受力区域，上部设置三角形加强撑杆，将悬挂点载荷分散到两侧纵梁，避免作业时因土壤阻力不均造成框架扭转变形。

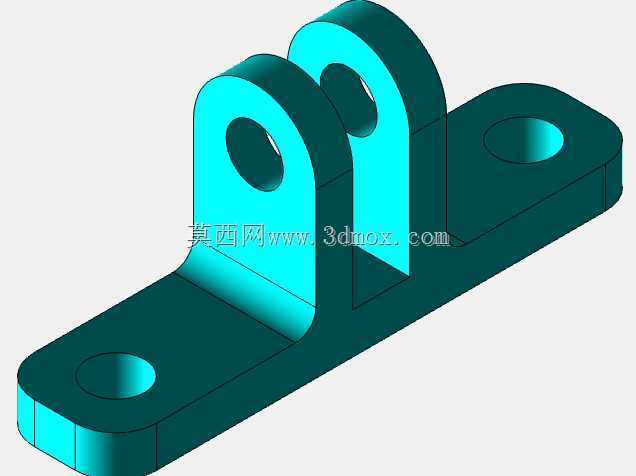

　　从实际挂接关系看，机具上方的三个连接耳板对应拖拉机后悬挂的上拉杆和两个下拉杆位置，上支点位于框架前部中心，两个下支点分居两侧靠前位置，形成标准三点悬挂几何。该布置方式的好处是机具升降由拖拉机液压系统直接控制，运输状态下可将整机抬离地面，田间作业时通过下拉杆限位和上拉杆长度调节耕深。框架宽度方向决定单次作业幅宽，模型中多组松土铲沿横梁等距布置，铲柄向下伸入土层，铲尖采用窄形入土结构，适合切开板结层并抬起土块，而不是大面积翻垡，因此对土壤结构扰动相对可控，也能减少秸秆被完全掩埋带来的覆盖损失。

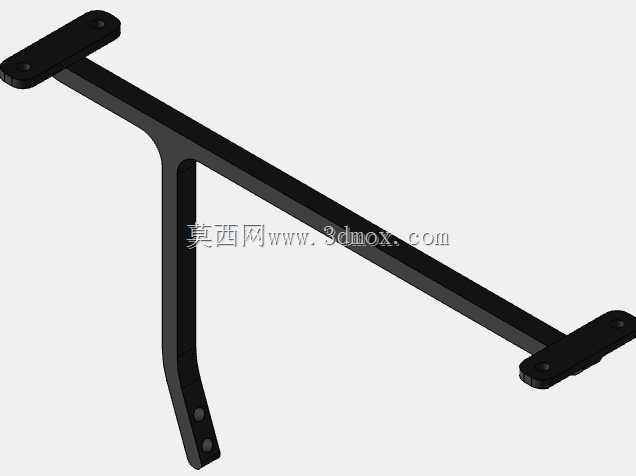

　　设计这类机具时，首先要处理的是入土角与牵引阻力之间的平衡。铲柄并非垂直下垂，而是沿前进方向带有一定前倾角度，使铲尖在拖拉机牵引下顺利切入土壤；若倾角过小，机具容易在地表滑移跳振，若倾角过大，则牵引阻力急剧上升，甚至造成拖拉机后轮打滑。模型中铲柄与框架通过卡箍和螺栓固定，位置可沿横梁横向调整，这一细节对应实际农艺需求：不同作物行距、不同土壤含水率和不同作业深度下，用户可以改变松土铲间距，避开作物根系或调整松土带分布。绿色铲尖部分属于易磨损工作部件，建模时单独成体，便于后续替换为热处理钢件或合金耐磨件，而不必整体更换铲柄。

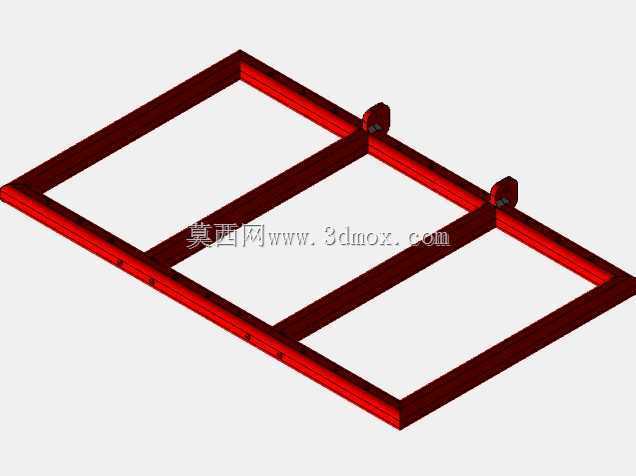

　　框架梁的截面选择也体现了田间载荷特点。耕作时土壤对铲尖产生的阻力不是恒定值，遇到石块、硬底层或作物根盘时会出现瞬时冲击，因此主框架不能只按静拉力校核。矩形钢管在竖直和水平两个方向都有较好的抗弯能力，焊接后形成的封闭框面能够承受偏载；上部斜撑则重点加强悬挂点与作业部件之间的传力路径，使上拉杆的调节力不会集中在单块耳板焊缝上。对于结构设计人员来说，三维建模时需要特别关注耳板开孔位置、销轴配合间隙以及梁件之间的焊缝空间，若悬挂点与拖拉机机体干涉，整机在提升或转弯时会出现卡滞。

　　外形与安装边界方面，该机具宽度明显大于前后长度，属于横向展开作业设备。运输状态下，最外侧松土铲的横向距离决定能否通过田埂、村道和果园行间通道；最低点为铲尖，作业时进入土层，转移时必须保证离地间隙，防止刮碰路面。框架上方三角结构的高度受拖拉机上拉杆摆角限制，过长的上支撑会在提升终了时与拖拉机后部发生碰撞，过低则会削弱上悬挂点对机具姿态的控制。机架下方各铲柄之间留出连续空隙，目的是让秸秆、土块和杂草通过，减少堵塞缠绕；这也是框架式耕作机具相比整块板式机架更适合留茬地作业的原因。

　　在功能实现上，该设备并不依赖自带动力，其作业动作来自拖拉机牵引和液压悬挂。入土深度可通过上拉杆长度、拖拉机限位链以及铲柄安装高度共同控制；浅中耕时铲尖仅扰动表层土壤，破除板结并清除行间杂草；深松作业时则让铲尖进入较深土层，切断犁底层但不将生土大量翻至表面。多个铲体同步工作，可在一次通行中形成多条松土层，改善雨水入渗和根系伸展空间。对于农场维护场景，这种结构还具有制造简单、维护点少、易损件集中的特点，日常检查主要集中在销轴、螺栓、铲尖磨损和焊缝开裂位置。

　　从建模角度看，模型将焊合框架、悬挂耳板、斜撑、铲柄、铲尖和紧固件分层表达，能够清楚展示装配关系。框架管件的相贯线、耳板与梁面的贴合位置、卡箍对铲柄的夹持方式，都是工程出图和生产准备时需要重点核对的内容。整机没有复杂传动链，性能核心集中在挂接几何、梁架刚度、铲体布局和入土参数上，因此非常适合农业机械设计人员作为悬挂式耕作部件的结构参考，也可用于推导不同幅宽、不同铲数和不同马力拖拉机匹配方案。
