拖拉机转向柱防护端盖结构设计

　　这款转向柱端盖主要面向农用拖拉机转向操纵区域的防护与装配需求，用于覆盖方向盘下方转向柱与底盘安装法兰的连接部位。田间作业环境中，转向柱根部长期暴露在泥水、秸秆碎屑、粉尘和农机润滑油脂飞溅范围内，若连接螺栓、转向轴外露，既容易出现锈蚀卡滞，也会在驾驶员上下车或维护时形成剐蹭风险。端盖通过罩壳式结构把转向柱下段、法兰紧固件和轴体过渡区域隔离起来，使外部杂物不易直接堆积在螺纹副和配合面上。

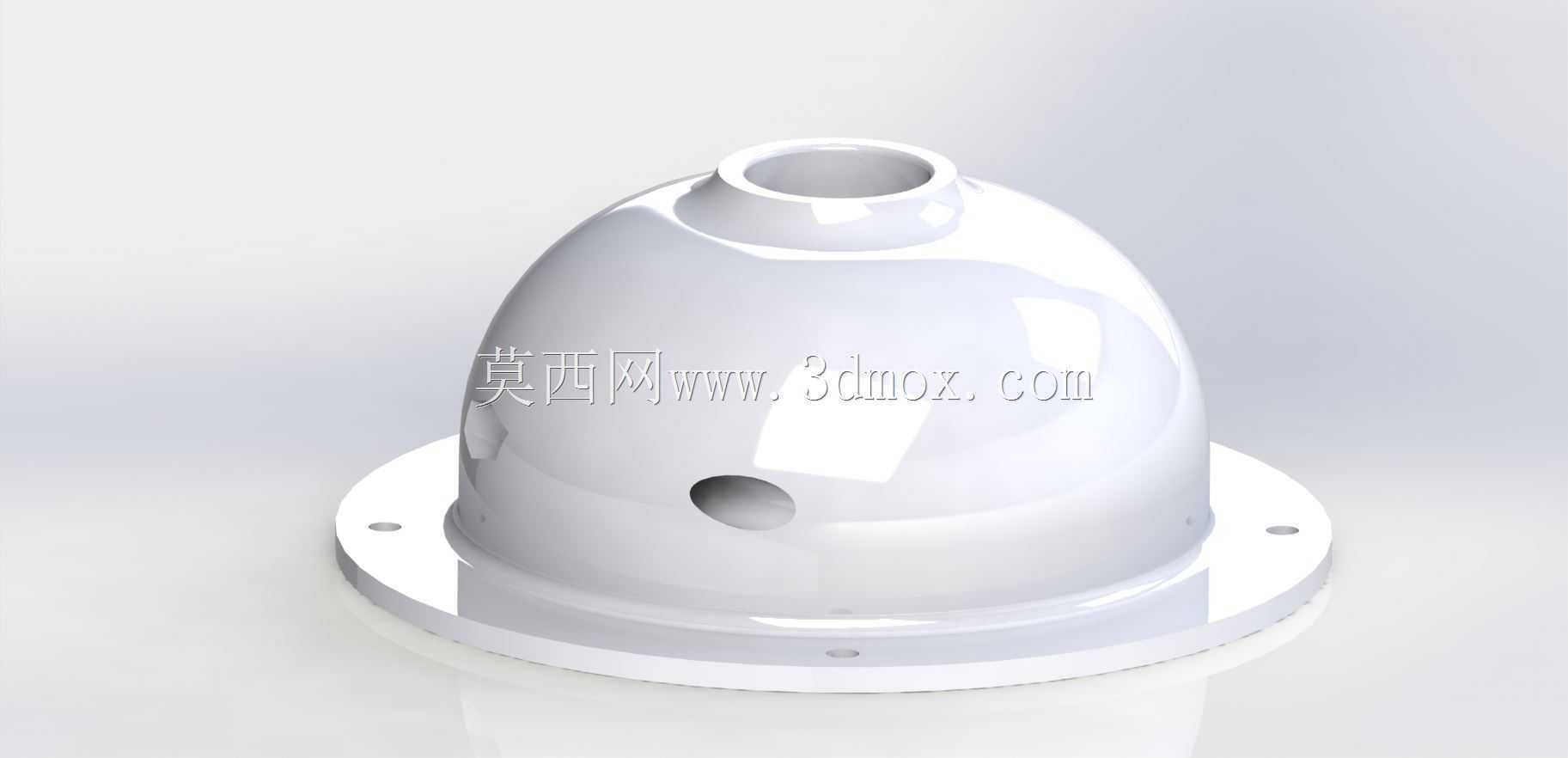

　　从实际安装边界看，罩壳底部采用圆形法兰盘结构，盘面上预留安装孔，孔位围绕底部圆周分布，适配转向柱安装面约135mm的孔圈分布范围。罩壳中心向上收束为圆筒状颈部，内孔围绕转向柱布置，适用的转向柱直径约为26mm。颈部高度并不追求完全包裹整根转向轴，而是覆盖法兰到方向盘下方的关键裸露段，这样既能保留方向盘、调节机构和线束的操作空间，也能避免护罩与转动件发生干涉。

　　壳体侧面设置有侧向开孔，该孔位并非装饰特征，而是为转向柱周边的操纵连杆、锁止机构或线束穿出提供通道。农机转向系统在不同配置下可能附带熄火拉线、灯光线束、转向锁附件或液压管路，侧孔位置使这些附件不必从罩壳底部强行弯折，装配时可先完成转向柱与法兰的固定，再将护罩扣合到位，最后处理侧面穿过的杆件或线束。对于维护人员而言，这种开孔也便于观察局部连接状态，减少完全拆卸护罩的频次。

　　底部法兰与半球形罩体之间采用圆滑过渡，没有尖锐的转角。该形态一方面来自塑料护罩或薄壳冲压件的成型考虑，另一方面也适合农机使用场景：圆弧表面不易积存泥块，冲洗时水流可沿曲面自然排走；法兰边则提供稳定的贴合面，使护罩在振动环境下不会局部翘曲。罩壳顶部的圆筒颈口与转向柱之间保留合理间隙，既不能过大导致防护失效，也不能过小而在转向柱随车架振动时产生摩擦异响。

　　紧固方式围绕底部法兰展开，配套使用2个M5开槽螺钉及相应螺母，螺钉螺母对边宽度约8mm。选择小规格紧固件的原因在于该件属于防护覆盖件，不承担转向载荷，主要需求是可靠定位、便于拆装和防止松脱。法兰孔位需要与转向柱支架上的安装点同轴，若孔位偏差过大，装配时会强迫护罩变形，长期振动后容易在孔边产生裂纹。建模时应重点控制底法兰厚度、孔边距、罩体壁厚和颈口同轴度，尤其是半球面与颈口相接处，属于应力和成型收缩都较敏感的区域。

　　设计思路上，该件没有复杂的运动机构，核心在于把防护、避让和安装三类需求合并到一个薄壳零件中。底部圆盘负责建立安装基准，中部鼓形罩体提供内部容纳空间，顶部颈口围绕转向轴形成环形防护，侧孔则解决附属件穿越问题。若用于铸件或厚壁塑料件，需要在内部设置适当加强筋；若采用薄板拉伸成型，则要关注法兰平面度和曲面拉延深度。对于三维结构设计人员，完成该类护罩时不能只看外观曲面，更要核对转向柱直径、法兰孔圈、紧固件规格、侧孔方向以及罩壳内壁与转向机构之间的最小间隙。

　　在拖拉机整机布置中，该护罩位于驾驶舱下部与人机操作区域交界处，既属于底盘防护件，也影响驾驶位周围的外观完整性。其尺寸链应从转向柱安装法兰开始建立：先确定底法兰贴合面，再向上约束罩体内腔包络，随后校核颈口与转向柱的同轴关系，最后确认侧孔与连杆或线束的走向。通过这种方式，护罩既能在泥水和粉尘环境下保护转向柱连接部位，也能在频繁检修的农机使用条件下保持较低的拆装难度。
