农用土地平整刮平拖板设备结构

　　这套农用土地平整刮平拖板设备主要面向耕地播前整地、田面高差修正、晒场整平、果园行间整理以及小型工程场地粗平等作业场景。设备通过后部或侧部挂接方式与农用拖拉机配合，利用拖拉机行进时拖板对表层土壤的推挤、刮削和回填作用，把局部高起的土块推向低洼区域，再由长条形整平梁进行二次压平，使作业面在宽度范围内形成较连续的平面。与单纯犁耕或旋耕后的松散地表相比，这类拖板式平整装置结构简单、维护点少，对田块中浅沟、车辙、堆土和小范围起伏有较好的修正能力，适合在播种、移栽、灌溉前进行基础地表处理。

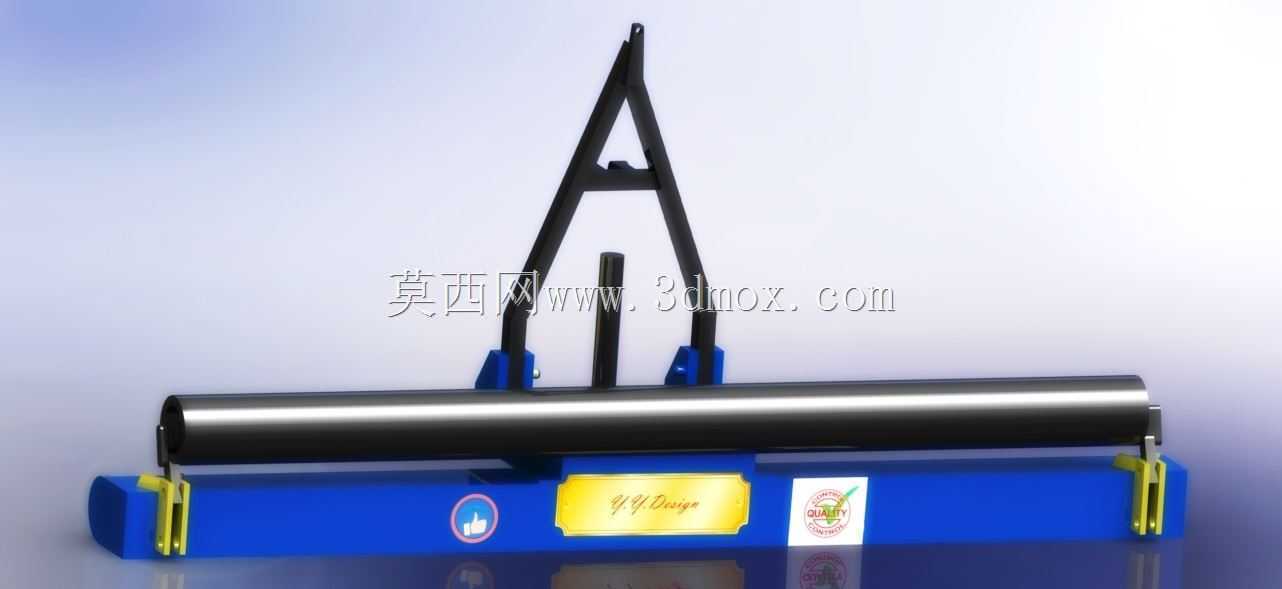

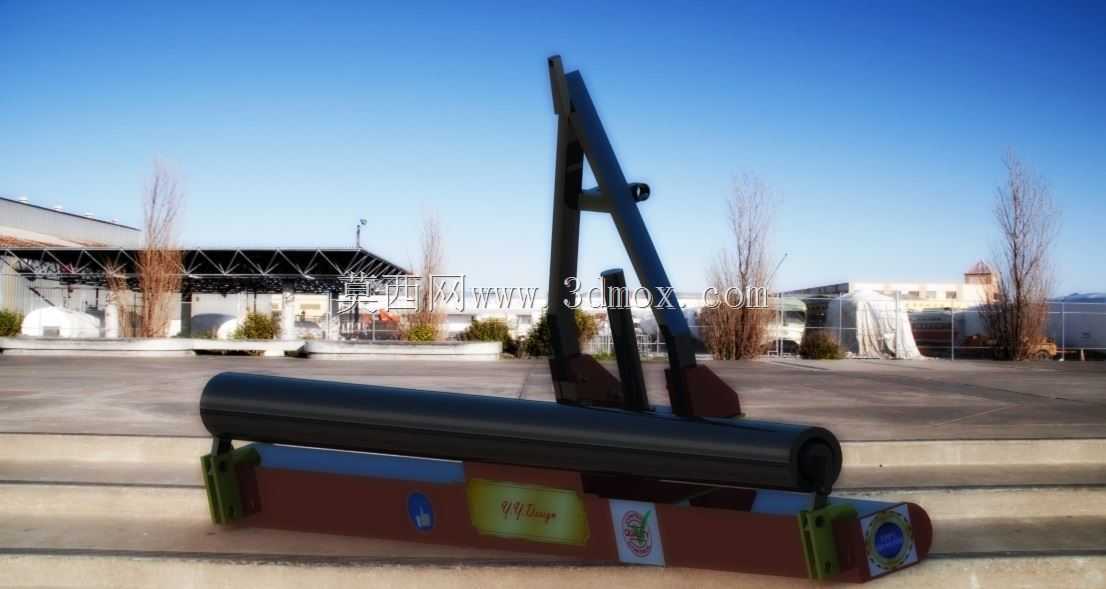

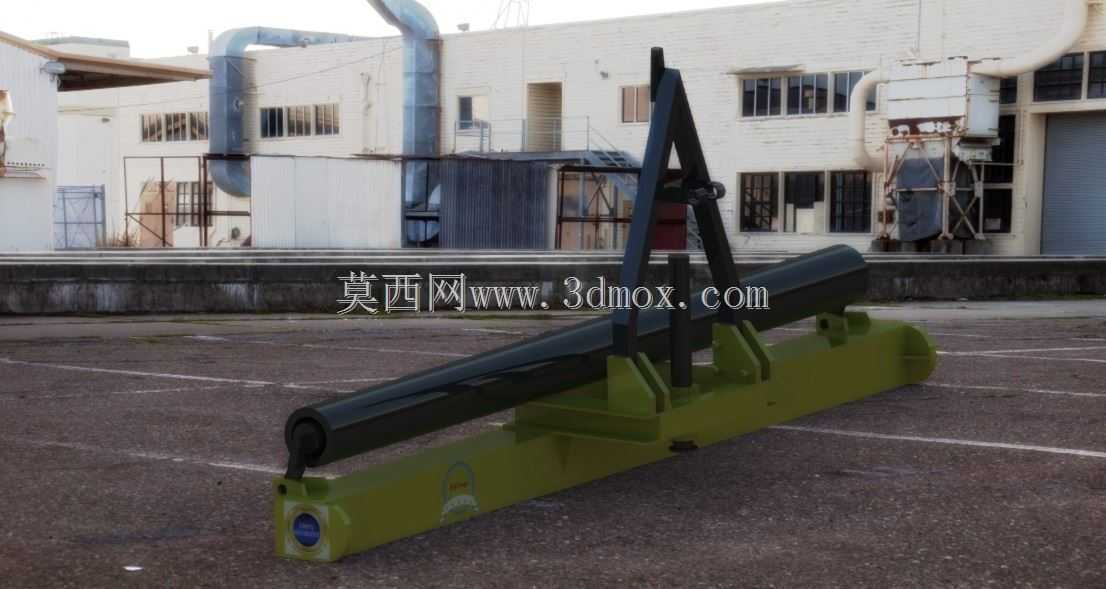

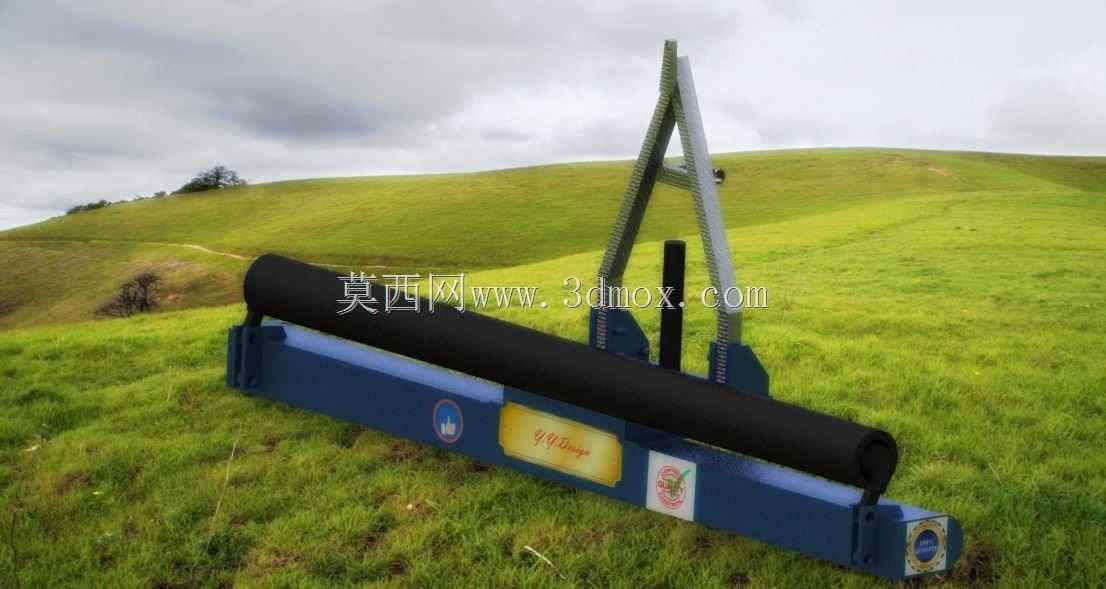

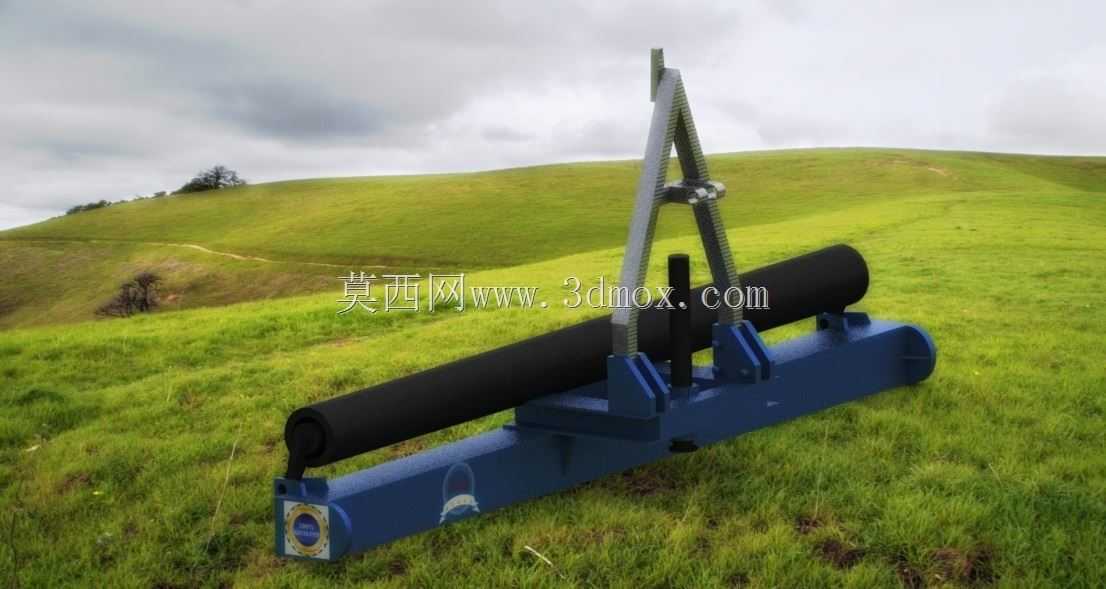

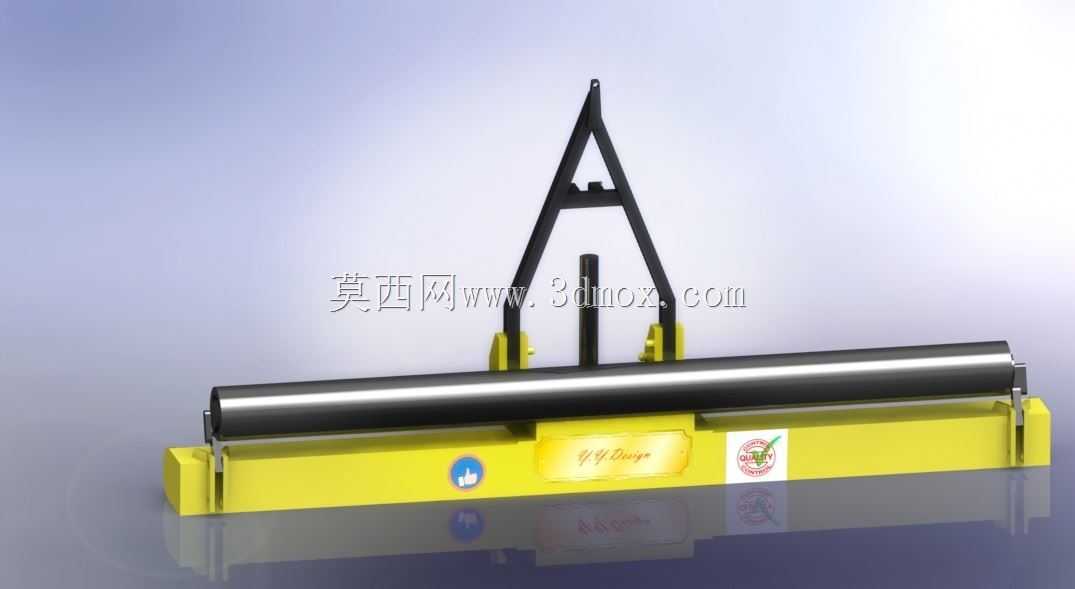

　　从结构组成看，设备主体由横向长整平梁、前部刮土板、两侧支承立板、中部挂接架、牵引连接座、加强肋板以及可调支承部件构成。横向整平梁承担最终刮平与压实作用，长度方向决定单次作业幅宽，幅宽越大，对拖拉机牵引力和挂接稳定性的要求越高。前部刮土板以一定倾角布置，作业时不是垂直硬切土壤，而是以斜向推土方式减少冲击载荷，使土粒沿板面流动并填充低处。两侧立板用于限制土壤侧向流失，同时连接整平梁与挂接架，形成箱形受力框架。中部挂接架是整机载荷传递核心，拖拉机的提升力、牵引力和作业反力均通过该区域传入横梁，因此在建模时需要重点体现销轴孔位、腹板厚度、加强筋走向以及焊缝或螺栓连接边界。

　　设计思路上，这类设备并不追求复杂传动，而是围绕低速牵引、宽幅接触和耐冲击载荷进行布置。刮土板角度需要兼顾入土能力与拥土阻力：角度过陡会造成拖拉机牵引负荷骤增，遇到硬土块时还容易产生抬升或跳动；角度过缓则削土能力不足，平整效果依赖多次往返。横梁高度和离地间隙决定设备通过性，过低时容易在杂草、土块堆积处产生拖滞，过高则会削弱刮平约束。挂接点位置应尽量靠近整机受力中心，使拖拉机提升时设备姿态平稳，落地后横梁能均匀贴合地表。若用于水田或湿润土壤，还应在板件边缘、折角和螺栓连接处考虑排泥与检修空间，避免泥土长期填塞后增加清理难度。

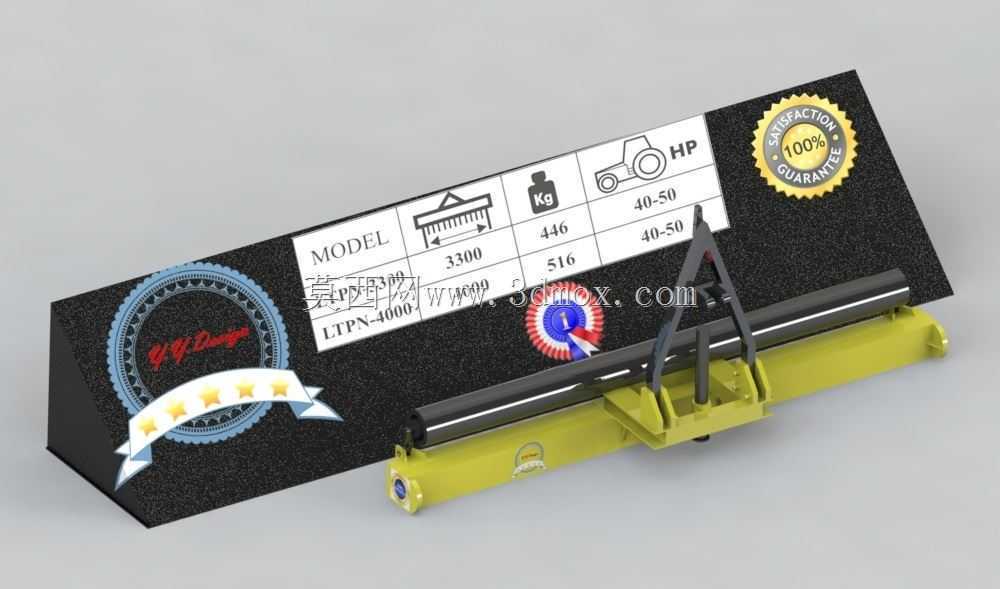

　　外形尺寸方面，横向工作梁是设备最大外廓，宽度方向直接覆盖作业幅宽；前后方向由刮土板前缘到横梁后缘形成较短的作业深度，便于小田块转向；高度方向则受挂接架、立板和提升行程限制。安装边界主要集中在拖拉机三点悬挂或牵引连接区域，销轴中心距、下连杆开度、上拉杆调节范围以及提升后最小离地间隙都需要在三维装配中校核。设备落下时，刮土板下缘与横梁底面应保持合理高差，使先刮土、后整平的动作顺序明确；提升运输时，整机最低点不得与路面、轮胎或拖拉机后部附件发生干涉。转向状态下，还需检查宽幅横梁两端是否会超出拖拉机安全回转范围，尤其在田埂、沟渠和果园立柱附近作业时，侧向余量比直线牵引时更重要。

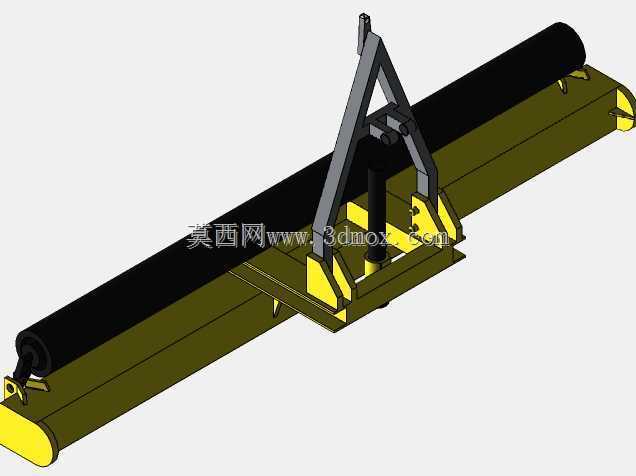

　　三维结构表达中，板件可按焊接机架思路建立，长梁采用折弯或型材截面，立板与肋板通过轮廓拉伸后装配到主梁上；挂接座的销轴孔应保留真实配合间隙，方便后续在工程图中标注孔距、板厚和加强范围。受力较大的中部区域不宜只做外观包覆，应把双层板、三角加强筋、螺栓压板和牵引销座等细节体现出来，这样才能在评审时判断载荷路径是否连续。横梁两端可设置可拆卸端板，既便于磨损后补焊或更换，也能在装配时控制焊接变形。调节机构若采用螺杆或长孔连接，应表现出锁紧螺母、垫片和行程范围，因为实际作业中农户常根据土壤湿度、地表起伏和拖拉机功率调整刮土深度。

　　设备使用时，作业速度通常保持在低速稳定区间，先以较大刮削量处理明显高低差，再逐步减小深度进行精平。干硬地块中，拖板主要切削土块并推动表层散土；松软地块中，则需要控制下压力，避免横梁过度切入土壤形成波浪纹。对于田间局部深坑，单次刮平往往只能把周边土壤推入，若高差过大，应先配合旋耕、铲运或人工补土，再由该设备完成最终整平。整体来看，该结构的价值在于以低复杂度实现宽幅地表修整，建模重点不在精密传动，而在挂接强度、板件姿态、作业幅宽、运输间隙以及与拖拉机悬挂系统的匹配关系。
