绳索式橄榄摇树采收作业机具

　　这套机具面向丘陵、缓坡及平地橄榄种植园的采收环节，核心作用是通过可控振动作用于树干或主枝，使成熟橄榄在短时间内脱离果枝，替代人工逐枝敲打、逐果捡拾的低效作业方式。整机采用绳索式摇树原理，作业时并不直接以刚性锤头重击树干，而是通过夹持、传振和牵拉结构把周期性振动力传递到树体，让果枝产生连续小幅摆动，果实因惯性与果柄分离。相比传统长杆敲击，这种方式更容易控制作用位置和振动幅度，能够减少对树皮、主枝和次年结果枝的无谓损伤。

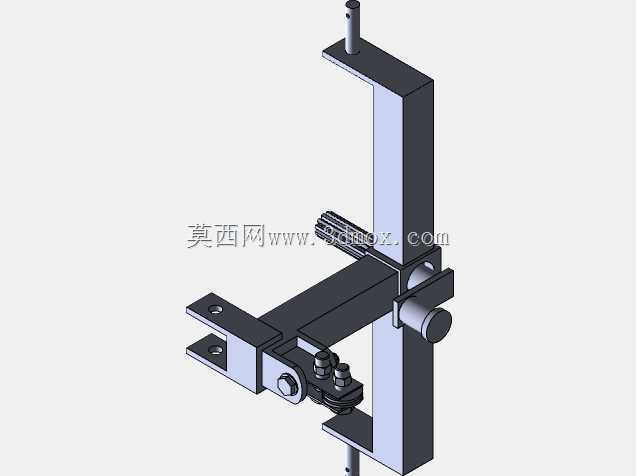

　　从结构布置看，模型以一根竖向承载构件作为主体支撑，承担传振、安装和定位功能。竖梁上部设有伸出的安装板和定位柱，可用于与牵引机架、移动底盘或临时支撑部件连接；下部与横向传振组件交汇，形成紧凑的力流路径。横向机构一端布置夹持与绳索配合部位，另一端设置轴套、销轴和偏心传振连接点，动力输入后可将旋转运动转换为适合摇树的往复振动。夹爪区域采用双板贴合、螺栓锁紧的形式，能够适应不同直径的树干或枝干，并通过可更换垫块降低局部压伤风险。

　　设计思路上，该机具没有追求复杂的多自由度动作，而是把采收需求拆成三个明确环节：先可靠固定到树体附近，再通过绳索或夹持点建立稳定传振路径，最后由振动单元带动枝干摆动。竖向梁与横向梁之间采用销轴、套筒和紧固件组合，便于拆装、转运和调整作业角度。外露的轴、滚轮、锁紧螺栓和连接板均按常见农机维护条件配置，结构件轮廓简单，板材切割与焊接工作量较小，适合小批量制造或果园自备改造。

　　在实际果园场景中，橄榄树树冠较高、枝条韧性较强，人工采收往往需要多人配合，树下还要铺收集网或布面。该摇树机具可与收集网、果筐转运车配合使用：作业人员先将机具定位到树干旁，调整夹持高度和绳索张紧方向，确认传振点避开明显腐朽枝和幼嫩主枝后，再启动振动。振动频率和幅度不宜盲目增大，工程调试时应围绕果实脱落率与树枝损伤率之间的平衡进行设定，通常先从较低振幅试振，观察橄榄脱落情况，再逐步调整。

　　外形边界方面，模型呈现出高而窄的立式框架特征，竖向主体占据主要高度，横向工作臂向一侧伸出，适合在行距有限的橄榄园中靠近树体作业。安装时需要预留上部连接点的操作空间，以及横向臂绕销轴摆动的安全间隙；夹持机构闭合后应保证与树干之间有足够摩擦面，避免振动过程中滑移。底部和侧向支撑若接入移动小车，应重点校核整机倾覆边界，尤其在坡地作业时，振动反力会通过机架传回底盘，支撑轮、支腿和配重位置都需要结合树高、土质和坡度复核。

　　结构建模时，竖梁可视为主要受弯构件，横向臂承受交变拉压和弯曲载荷，销轴与套筒区域属于高频摩擦和冲击部位，应在三维装配中保留合理配合间隙，并在工程图中明确耐磨、润滑和更换要求。夹持螺栓不仅提供锁紧力，还决定夹爪对树体的压强分布，设计时不宜采用单点强力压紧，而应通过双接触面分散载荷。绳索导向部位需要避免锐边，防止长期振动后磨损断裂。

　　该模型适合林果采收设备开发、农机课程设计、果园专用机具改造以及振动夹持机构参考。其价值不在于复杂外观，而在于把树干夹持、绳索传振、机架支撑和动力连接集中在一个紧凑结构中，便于设计者继续补充动力源、移动底盘、张紧调节和安全防护部件，形成可落地的橄榄收获装备。
