小地块跨垄往复式自动喷灌机组结构

　　这套小地块自动灌溉装备面向庭院菜园、育苗畦田、温室小垄和试验田块的精细化给水作业，核心思路不是简单架设喷头，而是把储水、启闭、喷洒、跨垄行走和区域切换整合在一套可往复移动的门架结构上。设备沿地块两侧边界铺设轨道，门架横跨单条作业车道，喷灌组件悬挂在横梁下方，能够在一个条带内完成充水、阀门开启、升降执行、均匀喷雾和移位复位，适合地块分割规整、行距固定、又不希望布置大量固定管路的场景。

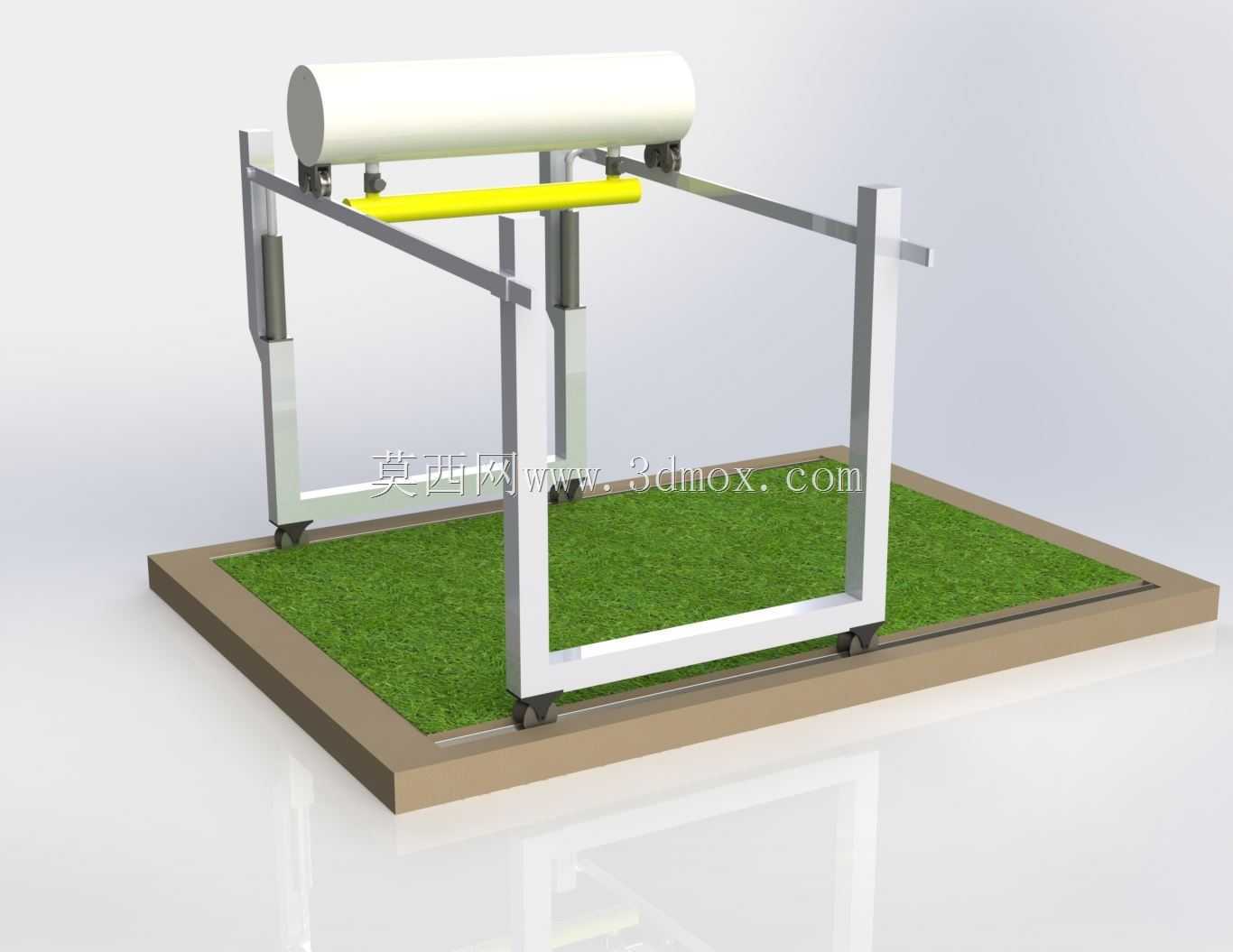

　　从结构布置看，整机采用矩形底框加两侧立式支腿的龙门形式，底部四个角位设置与轨道配合的行走支承点，保证门架跨越作物垄面时不会碾压植株。底框下方留出作物通过高度，支腿外侧承担竖向载荷，顶部横梁承托卧式储水筒。储水筒沿横梁方向布置，筒体通过支座固定，重心落在门架中上部，虽然位置较高，但两侧支腿和底部轨道形成稳定支撑，移动时不易产生侧向倾覆。喷杆或喷雾组件位于储水筒下方，靠近作物冠层，喷洒路径短，水雾扩散范围更容易控制。

　　作业逻辑上，设备先在阀门关闭状态下由外接水管向水箱充灌，避免边充边漏造成压力波动。水箱达到设定容量后，执行器随阀门打开而上升，带动喷雾组件进入工作位置，水经雾化部件向下覆盖门架内部的种植空间。完成一个条带后，门架沿轨道移动到下一区域，执行器反向动作，喷雾组件收回或切换状态，再重复灌水与喷洒过程。这种顺序把充水、启闭和喷洒动作分开，适合小面积地块按区域定量给水，也便于后续在控制回路中加入液位检测、行程限位和阀门状态反馈。

　　结构建模时需要重点处理几处边界。其一，门架内宽必须大于作物垄面有效宽度，并在两侧保留枝叶摆动和安装维护余量；支腿高度则要依据作物最高生长期确定，不能只按幼苗尺寸设计。其二，轨道中心距与底框跨距直接决定行走稳定性，若轨道过窄，高位水箱满载后会放大摇摆；若轨道过宽，又会增加占地和转弯布置难度。其三，储水筒直径、长度和安装高度影响整机重心，支座不能只做外观包覆，应体现抱箍、垫板、螺栓连接和横梁承载面。其四，喷杆与升降执行件之间要预留竖直运动空间，避免阀门开启行程与横梁、管路发生干涉。

　　管路设计方面，水箱出口、控制阀、执行器和喷杆之间应形成短而顺直的流道，减少弯头和突然缩径。阀门承担通断与流量控制，是动作时序中的关键件；执行器则把阀门启闭与喷杆位置联动，使设备在不喷灌时能够降低滴漏风险。喷杆下方的喷嘴布置应按覆盖宽度匹配间距，单侧门架覆盖一条车道时，喷嘴喷射角、安装高度和重叠量需要共同校核，否则边缘区域容易出现给水不足。对于三维结构设计而言，管路直径、线缆走向、执行器安装座和检修空间都应在模型中保留，而不是仅保留外观体块。

　　机架材料可采用方管、型材或镀锌钢管焊接、螺栓组合的形式。立式支腿承受水箱满载重量、喷杆工作载荷和行走冲击，底部与行走轮座连接处应设置加强板或角撑。横梁与支腿的连接宜采用可拆紧固件，便于运输时分段进场，也方便在温室门口等狭窄空间安装。轨道不必复杂，但需要平直、固定可靠，接头处高差过大会使门架经过时产生振动，进而影响喷雾均匀性和阀门执行件寿命。

　　安装时先确认地块条带方向，再沿两侧铺设平行轨道，轨道长度应覆盖全部灌溉区域，并在两端留出停机和检修位置。门架吊装就位后，需检查底框四角与轨道接触情况，确认支腿垂直度、横梁水平度和水箱支座贴合面。水路接入后，先在阀门关闭状态下检查充水连接和箱体密封，再手动低速验证执行器升降、阀门开启、喷杆对位和门架移位。实际使用中，设备可按小区块逐段灌溉，相比人工持管洒水，水量分布更稳定；相比全园固定喷灌，管路和喷头数量更少，改造小地块时更灵活。

　　该结构的价值在于把农业灌溉中的移动承载、水路控制和喷雾执行集中表达出来，模型中既有门架、轨道、轮组、储水筒、喷杆等可见部件，也隐含了阀门时序、执行联动和安装边界等工程约束。对结构设计人员来说，后续可在此基础上扩展液位传感器、行程开关、驱动轮、过滤部件和分区控制箱，使其从演示型机构进一步完善为可落地的小型自动化灌溉装备。
