线棒滚轮输送管架单元结构

　　这套管架单元面向车间内部物料暂存、工序间流转和线边补给场景，主体采用精益管拼装思路，将承载台面、滚轮轨道、支撑立柱和斜向加固杆件组合为一个可落地的工位架。它不是独立动力输送设备，更接近人工取放与重力滑移结合的辅助架体，适合电子装配、小型零部件分拣、仓储拣选、工装板回流以及生产线旁物料排序等场合。架体顶部铺设连续滚轮轨道，物料箱、托盘或工装板可沿轨道方向推送，依靠滚轮降低摩擦阻力；操作人员在单侧或两端取放时，不需要整体抬升重物，只需沿轨道方向推移，即可完成短距离输送和位置调整。

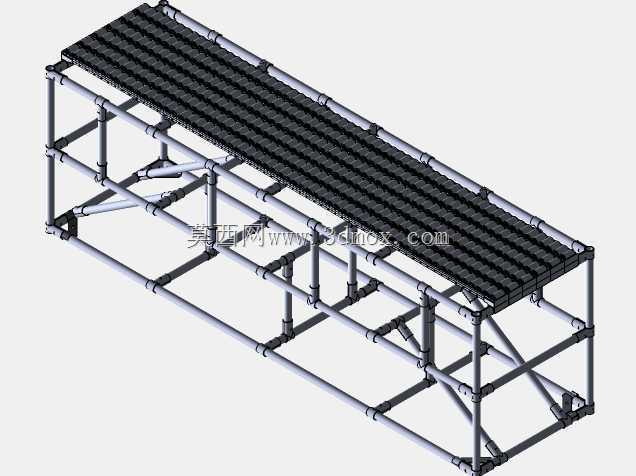

　　从结构组成看，模型将圆管立柱、横向连接管、端部接头、交叉撑杆和黑色滚轮条完整表达出来。下层框架采用矩形网格布置，立柱沿长度方向多跨排列，宽度方向形成双排支撑，保证架体在满载时具有足够的抗倾覆能力。中部斜撑并非装饰件，而是承担水平力和扭转约束的关键结构：在轨道受到偏载、推送冲击或物料箱单侧放置时，斜撑可把局部受力传递到相邻立柱和底框，减少框架平行四边形变形。顶部轨道由多条平行滚轮条组成，滚轮条下方通过连接件与横向管梁固定，轨道间距可根据物料箱底部支撑宽度进行匹配，避免箱体因支撑跨距过大而下凹或卡滞。

　　设计这类架体时，首先要确定物料流向和操作高度。轨道面高度通常结合人员站姿取放、上下游设备台面高度以及周转箱尺寸综合设定，过高会增加抬料负担，过低则影响人员操作和下方空间利用。模型呈现的是双层框架加高台面形式，底部留有较大开放空间，既可以布置脚轮、固定脚垫，也可在后续扩展时增加下层置物层。轨道长度方向由多段滚轮条连续拼接，端部应保留挡块或缓冲位置，防止物料箱在重力滑移或惯性推送时冲出架体。若用于先进先出料架，轨道还可设置轻微倾角，让物料靠自重从入库端向取料端移动；若作为水平工作台，则应控制轨道平直度，避免物料自行滑移。

　　外形边界方面，架体整体呈长条形，长度明显大于宽度，适合沿生产线边或通道旁布置。宽度需要覆盖周转箱底部支撑面，并在两侧留出手指或导向空间；长度则由单工位缓存数量决定，分段管接头位置应避开滚轮主要承载区。安装时需关注立柱落点与地面接触状态，地面不平会使个别管接头承受附加弯矩，因此在实际制作中常在立柱底部配置可调脚杯，用于调平并分散载荷。若架体需要频繁移动，可将固定脚杯替换为带制动脚轮，但脚轮支架的刚度、轮径和制动能力必须与满载重量匹配，不能只按空架推移动作选择。

　　受力思路上，滚轮轨道承受的是移动集中载荷，物料箱轮压或箱底棱边会在滚轮条上形成断续支撑，因此轨道下方横管间距不宜过大。立柱主要承受竖向压力，接头位置则承受夹紧摩擦和局部弯矩，管架系统的可靠性很大程度取决于接头锁紧方式与装配一致性。模型中交叉拉杆的布置有利于提高纵向刚度，尤其在长架体中，单靠矩形门框容易出现侧向晃动，增加X形或V形斜撑后，框架的整体稳定性会明显改善。

　　在三维建模阶段，应重点还原管材中心线、接头包络、滚轮节距和安装间隙。精益管类结构虽然外观规则，但接头方向多、层级关系复杂，若只建外观圆柱而忽略连接件，后续出工程图或统计物料时会缺少夹头、螺栓和脚杯等关键件。滚轮条需要体现单轮排列、侧边型材和固定卡扣，这样才能检查物料箱通过时是否与管架横梁干涉，也便于判断轨道拼接处是否存在台阶。对于选型人员，该模型可作为线边货架、重力滑移架和工位缓存架的基础方案，再根据载荷、箱型、节拍和场地通道进行尺寸细化。

　　现场使用中，这类管架的优势在于改造灵活、维护方便、投入成本相对可控。管材和接头可切割复用，滚轮条磨损后可分段更换，适合产品换型频繁的制造单元。布置时应避免架体过长而无中间支撑，也要避免轨道末端正对通道开口；物料流向、人员取料侧、补货侧和空箱回流路径需要提前规划。若与自动化线体衔接，还应校核轨道面与输送带、机械手放料位或工作台面的高度差，使物料转移过程平顺，减少磕碰和卡料。整体来看，该结构把人工搬运中的抬升动作转化为沿滚轮方向的水平推移，适合轻中型箱体物料的短距离有序流转。
