弧形带法兰安装边金属护罩结构

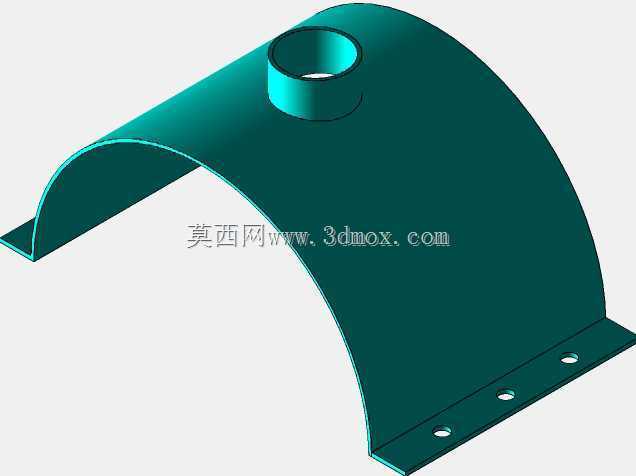

　　该零件属于典型的薄壁钣金防护与导流类构件，整体由半圆弧罩体、底部平直安装法兰边以及顶部竖向接管嘴三部分构成，在设备中主要承担外部遮挡、介质导向、管路转接和安全防护作用。罩体采用大半径圆弧折弯成型，弧面连续光滑，没有突兀的折角，这种形态一方面可以避开内部旋转或发热部件的运动包络，另一方面能够让流体、粉尘或气流沿弧面自然过渡，减少局部滞流和积料。底部两侧向外延伸出平直法兰边，法兰边上均匀布置圆形安装孔，孔位沿弧罩开口方向排布，用于穿装螺栓后将整个罩体固定在机架、料仓、风道或设备壳体上。安装边与圆弧罩体之间通过折弯过渡，转角处保留足够的折弯半径，避免薄板在冲压或折弯过程中出现开裂、起皱和应力集中。顶部的竖向圆筒接管嘴与弧面垂直相交，

　　连接处做相贯融合处理，筒壁与罩面平滑过渡，既可以作为管道插接接口，也可以用于安装吸尘管、排风管、观察座或小型加注接头。接管嘴的中空结构与罩内空间连通，使该构件不仅是外护件，还具备介质引出或汇入的功能。从实际使用场景看，这类弧形罩常见于农业收获机械、物料输送设备、除尘风网、粮机通道以及小型工艺装备中。例如在收获设备上，它可以覆盖旋转拨送部件，防止物料飞溅，同时通过顶部接口对接风送管路；在输送或除尘系统中，弧罩可作为局部汇流罩，将散落颗粒或含尘气流引导至接管嘴，再进入后续管道。由于罩体呈半包络形态，拆装时不需要完全移动周边设备，松开底部法兰螺栓即可沿侧向取下，便于内部检修和清理。结构设计上，薄壁板材经展开、下料、卷弧或折弯后焊接成型，

　　顶部接管嘴可采用翻边拉延或短管焊接方式与罩体连接。若用于气力输送，应重点控制相贯线处的焊缝打磨质量，使内表面尽量平顺，降低物料挂附风险；若用于安全防护，则需保证法兰边有足够宽度，安装后螺栓压紧力分布均匀，避免设备振动导致罩体颤动。底部安装孔建议采用略大于螺栓直径的通孔，以补偿机架焊接误差和罩体成型误差，但孔边到法兰外缘需保留足够边距，防止压紧时板材撕裂。圆弧半径、罩体宽度和法兰边开孔间距决定了零件的安装边界：弧面最高点与底部安装面之间形成主要高度包络，顶部接管嘴进一步增加竖向占用空间，布置时应在接管嘴上方预留管路装拆距离；底部法兰边向两侧展开，需要在配合机架上预留对应的平直贴合面。罩体开口侧朝向被防护部件，

　　安装后应保证弧面内壁与内部运动件之间保留安全间隙，尤其在振动工况下，要避免薄板共振摩擦。对于需要密封的场合，可在法兰边与机架之间增加密封垫，安装孔处采用垫圈分散压紧力。整体结构没有复杂型腔，加工工艺性较好，适合薄板激光切割、数控折弯、卷圆和焊接组合制造。建模时应准确表达圆弧面、法兰边、安装孔和接管嘴的相贯关系，特别注意薄壁厚度在折弯区和接口区的一致性，以便后续展开下料、干涉检查和装配校核。
