抽拉导轨式内置废物收纳桶支架结构

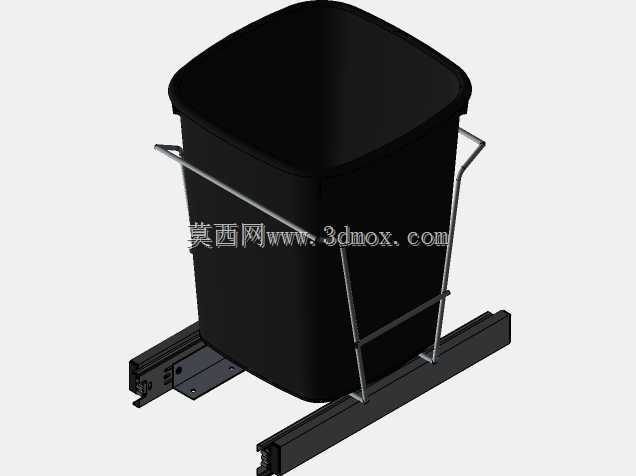

　　这套抽拉式废物收纳结构主要面向柜体内部、设备检修舱、操作台下方以及紧凑型工作站的杂物与废弃物集中存放需求。实际产线布置中，很多电控柜、实验台、机床辅助台和小型装配工位都面临可用纵深不足、维护通道狭窄、桶体容易被碰移的问题；直接放置独立垃圾桶会占用地面空间，清扫时还要反复挪动，柜门开启后桶口位置也常与门板、铰链或内部线束干涉。该结构把黑色桶体、金属承托架和双侧滑轨组合成一个可整体拉出、推回锁定的内置模块，使废物投放位置固定在柜体预留腔内，既保持外部通道整洁，也便于人员在操作位附近就近丢弃废料。

　　桶体采用上口略宽、下部收敛的近似方形截面，侧壁带有连续拔模斜度。这种造型并非单纯为了外观，而是兼顾容量、堆叠脱模和腔内避让：方形开口能够适应纸张、包装边角、小型废件等常见废弃物的投放，圆角过渡减少应力集中和清洁死角；锥度侧壁让桶身在相同上口尺寸下降低下部占用宽度，推入柜体时更容易避开底板连接件和侧边管线。桶口外翻边形成加强沿，既提高薄壁桶体的开口刚度，也为提拿、倾倒和与支架限位配合提供接触边界。桶身表面没有额外复杂凸起，有利于后期做防静电、耐腐蚀或易清洁表面处理。

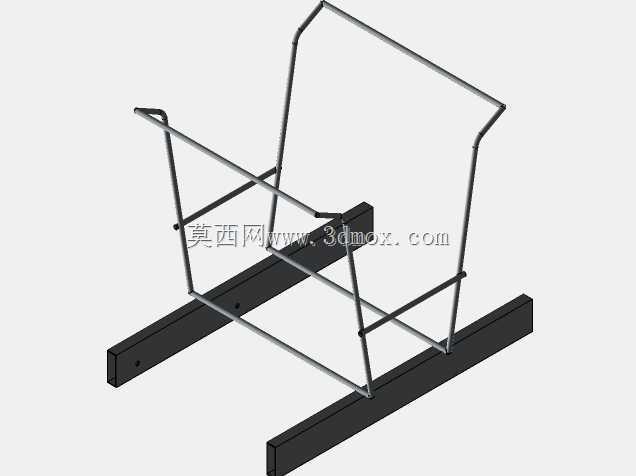

　　承托部分的设计重点不在把桶“包住”，而是以最少的金属构件获得可靠定位。两侧立杆从底部滑轨附近向上延伸，在桶身中上部形成侧向约束，顶部向外弯折成提拦式结构。桶体推入后，外翻边和侧壁被金属杆限制，前后左右均不会在滑轨运动中自由晃动；向上取桶时，杆件又不会形成封闭围栏，操作人员可直接提离桶体进行清空。底部托架承托桶身下缘，接触区域避开桶壁最薄弱的悬空段，使满载废物的重量主要传递到滑轨和柜体底板，而不是压在薄壁侧壁上。金属杆件之间保留较大开放空间，能够直观看到桶体是否就位，也减少了碎屑在支架内部积存。

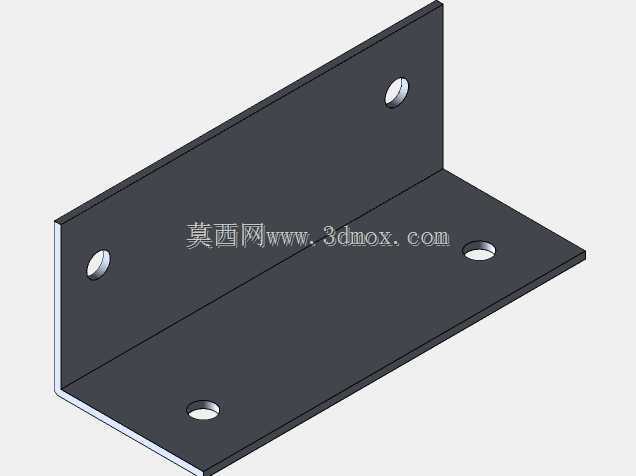

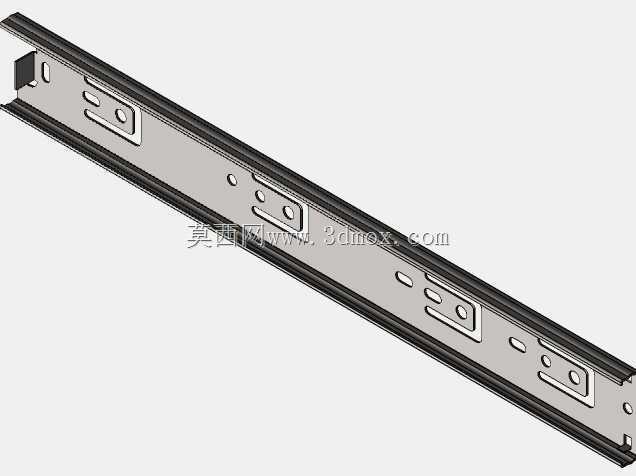

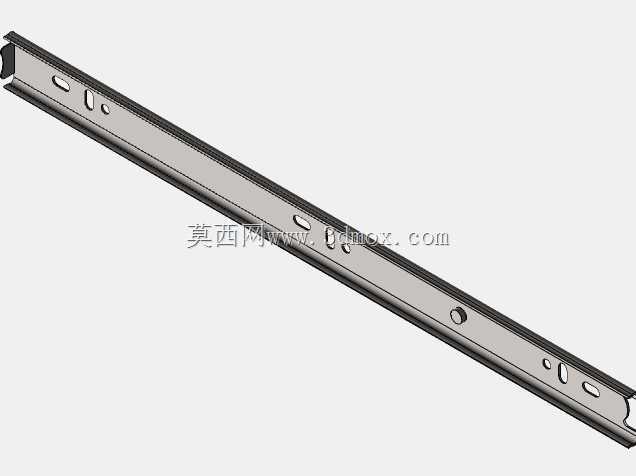

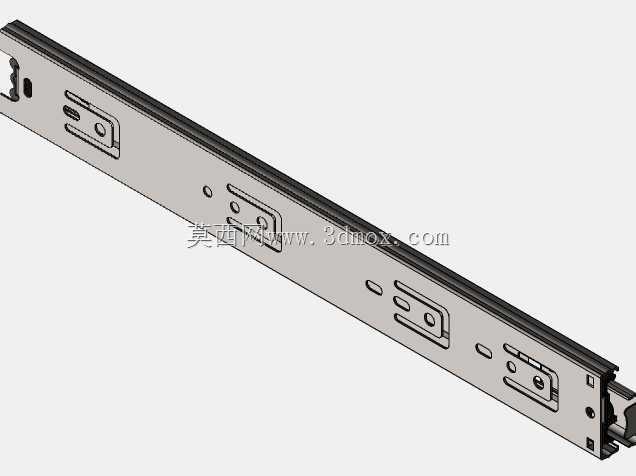

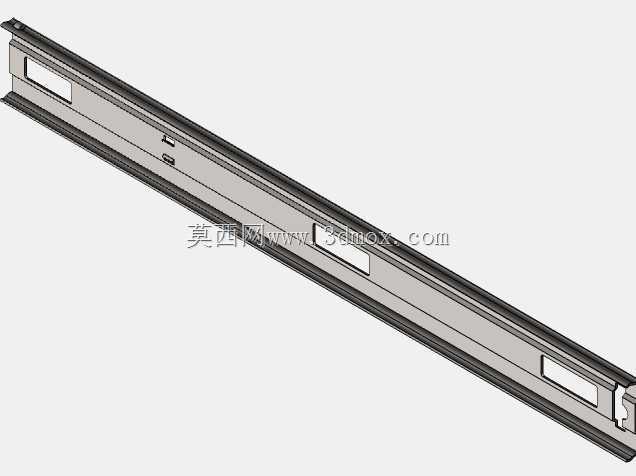

　　抽拉运动依靠两条平行布置的钢制导轨实现。导轨沿柜体深度方向安装，外侧带有安装法兰和螺钉孔，可固定在柜体侧板、底板加强梁或专用衬板上。选型时需要关注导轨额定载荷、拉出行程、滚珠保持形式以及闭合后的间隙。桶体、支架和废弃物的总重量虽然不一定很大，但动态拉出、桶内物料偏载以及反复清空都会形成交变载荷，因此导轨安装面必须有足够刚度，不能直接固定在薄钣金悬空区。若柜体板厚不足，应在螺钉孔背面增加补强板或焊接螺母座，避免长期使用后安装孔拉长、导轨下垂。导轨间距应与桶体下部宽度协调，过窄会使支架横向稳定性下降，过宽则会侵占柜内可用宽度。

　　从安装边界看，建模时需要同时校核桶体外形、支架包络、导轨展开长度和门板运动轨迹。闭合状态下，桶体前缘应位于柜门或抽屉面板内侧，预留密封胶条、门板折弯和锁杆空间；完全拉出状态下，桶口最好露出柜体前立面，保证倾倒和套袋时手部不与上沿碰撞。导轨尾部应设置限位或止退结构，防止维护人员将托架整体拉出后倾覆；前部也需要有闭合定位，使托架推回后不会因设备振动缓慢滑出。对于安装在移动设备或车辆上的场景，还要额外考虑振动工况，必要时在桶体与金属杆之间增加弹性垫，在导轨锁定位置设置卡扣。

　　结构建模过程中，桶体可按薄壁实体处理，重点保证上口加强边、底部圆角和拔模斜度连续；支架杆件适合用扫掠或焊接件思路建立，弯折半径要符合管材或圆钢弯曲工艺，不能在转角处形成无法加工的锐角。导轨部分应保留安装孔、滑块节段和层叠钢珠轨道的外形关系，即使用于方案评审，也应把螺钉头、垫片和支架焊接位置表达清楚。装配验证时，除了常规干涉检查，还应模拟桶体取出、放回、满载下沉、导轨全行程拉出以及柜门关闭四个动作。这样得到的三维结构不仅是一个容器模型，更能直接服务于柜体内部布局、五金件选型和维护人机校核。
