斜置集热风道梯架式太阳能作物烘干装置

　　这套干燥装置面向丘陵农户、小型合作社与山地经济作物产区的初加工场景，主要解决谷物、菌菇、切片根茎类药材、果蔬干制品在采收后遇阴雨天气无法摊晒、霉变损耗高的痛点。设备无需外接市电驱动风机，依靠太阳能集热形成的热压自然对流完成热风循环，在缺电、散种、小规模加工的场地中适配性很强，也可布置在农家院坝、晒场边角、农业设施旁的硬化地面上。

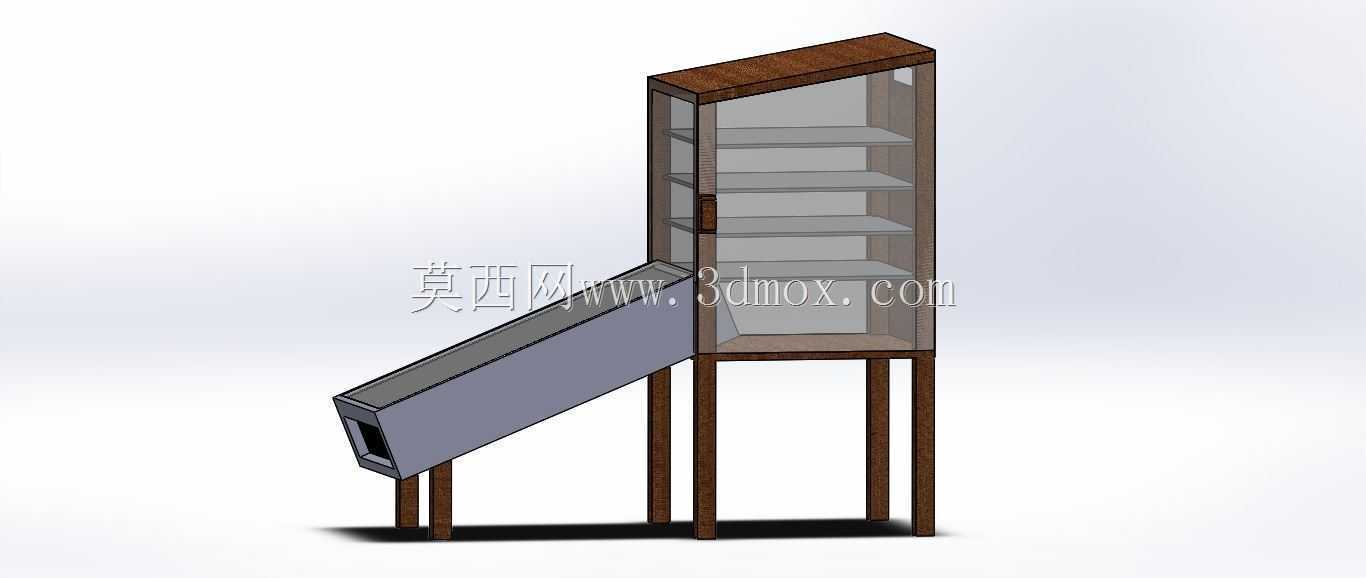

　　整体结构由低位斜置太阳能集热风道、立式梯架干燥仓、分层置物托盘与支撑腿系四部分组成。斜向风道从地面低位向前探出，进风口开设在风道最外端下端，冷态环境空气从低位进入后，沿斜置通道流向后方立式干燥仓底部；风道上表面为受光面，太阳辐射穿过透明盖板后被内部吸热体吸收，通道内空气被持续加热，密度降低后沿斜道向上抬升，形成稳定的热压抽力。热风进入立式仓底后，自下而上逐层穿流各层置物托盘，与摊放在盘内的湿作物接触并带走表面游离水，最终湿热空气从干燥仓顶部缝隙或上部排湿口排出，完成无动力连续干燥。

　　立式干燥仓采用窄高梯架布局，仓体框架由四根立式支腿承托，仓内沿高度方向均布多层水平置物托盘，层间留出均匀通风间隙，避免热风短路。窄高构型一方面压缩设备占地投影，在有限晒场面积内容纳更多摊料面积；另一方面拉长热风自仓底到仓顶的穿流路径，让气流与物料层充分接触，提升热利用率。仓体侧部设置透明观察面，作业人员可在不开仓的情况下直接观察各层物料的收缩、变色状态，判断干燥进程，减少频繁开门造成的热量外泄。斜置风道与立式仓在中下部对接，对接处做平滑过渡，避免风道截面突变形成涡流阻力；风道自身由两根短支腿独立支撑，与仓体支腿共同落在同一硬化基准面上，保证整体受力稳定。

　　结构建模时先确立干燥仓的竖向中心线与风道斜向中心线的空间交汇关系，风道倾角按当地正午太阳高度角与自然对流爬升阻力折中取值，既保证受光面在主要作业季节获得较高辐射入射角，又不让风道过长导致材料成本与风阻上升。置物托盘采用边框加透气承托面的组合形式，边框嵌入仓体侧架的导向槽内，可逐层抽出，方便上下料、清仓与翻料；托盘透气面的开孔率在保证承托小粒径物料不漏料的前提下尽量放大，降低热风穿层阻力。支腿下端预留地脚安装面，现场就位后可通过膨胀螺栓固定在混凝土硬化层上，抵御山区阵风和侧向载荷；风道探出段的支腿间距经过校核，避免悬臂段在积雪、检修踩踏工况下出现挠曲变形。

　　安装边界方面，设备就位需选择南向无遮挡的开阔位置，斜置受光面正对着太阳辐射主方向，前方不得有围墙、树木、棚架投下阴影；设备四周预留操作空间，风道进风端外侧留出清理与进风间距，干燥仓抽托盘侧留出至少等于托盘深度的抽拉距离，顶部排湿口上方不得有遮盖物。整机高度适配农家单层院落与简易棚舍，不需要高大厂房配套；地面要求平整夯实，硬化厚度满足支腿集中承载要求。

　　功能特性上，装置无运动耗电部件，运行过程无噪声、无燃料消耗，热风温度随太阳辐射强度自然调节，正午高温时段风量大、温度高，适合物料前期高水分段快速除水；早晚辐射弱时气流温度较低、流速平缓，对应物料后期缓苏降速段，不易出现表面结壳、内部含水率不均的问题。针对不同物料，作业时可通过调整托盘铺料厚度、层间留空数量以及顶部排湿口开度，改变仓内风速与排湿速率：颗粒类谷物可薄摊多层，利用较高穿层风速带走水分；片状果蔬、芳香类物料可适当加大层间距、降低铺料厚度，避免局部过热影响色泽与风味。

　　建模过程中对风道与仓体的对接焊缝、框架插接节点、托盘导向配合面都做了实体化表达，支腿、框架杆件与托盘边框的截面规格按小型农用钢结构常用规格选取，整体可采用方管焊接框架搭配透明盖板、金属吸热板与透气托盘加工实现，适合县域小型五金加工厂就地制造、农户低成本投入使用。
