农场手推式机动喷雾打药机组

　　这套三维结构围绕农场田间移动喷药作业展开，把小型单缸汽油机、隔膜式或柱塞式药液泵、储药桶、承推车架和喷杆接口整合在同一手推底盘上，属于丘陵果园、蔬菜基地、连片旱地都能使用的半机械化植保装备。整机不是固定安装在拖拉机上的悬挂机型，而是由操作人员在田埂、棚间通道或作物行间推行，动力单元独立驱动泵体，药液从大容量药桶经吸药管进入泵腔，加压后输送到手持喷枪或分段喷杆，再由雾化喷头形成均匀雾滴，完成杀虫剂、杀菌剂、叶面肥或消毒液的喷施作业。

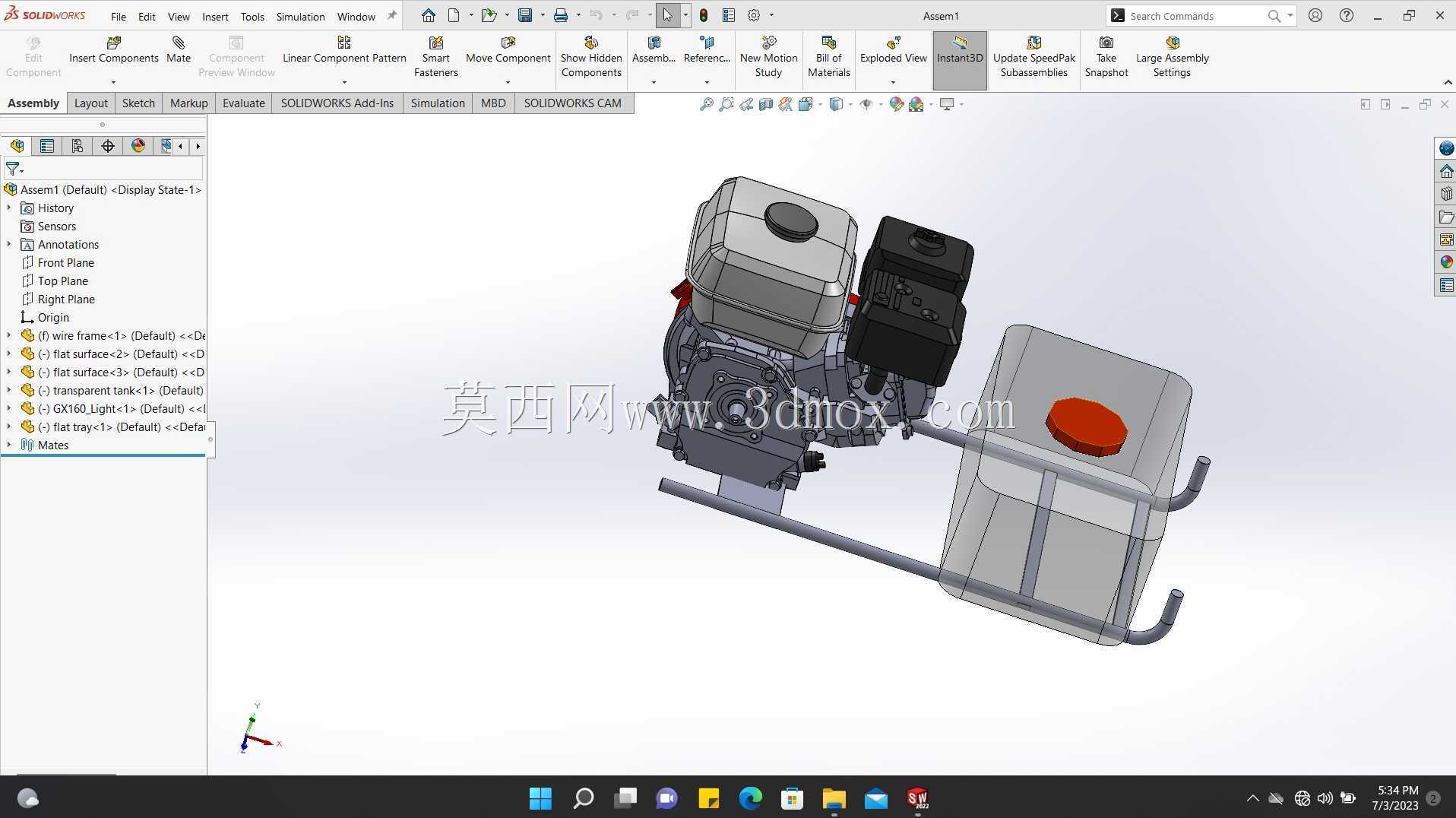

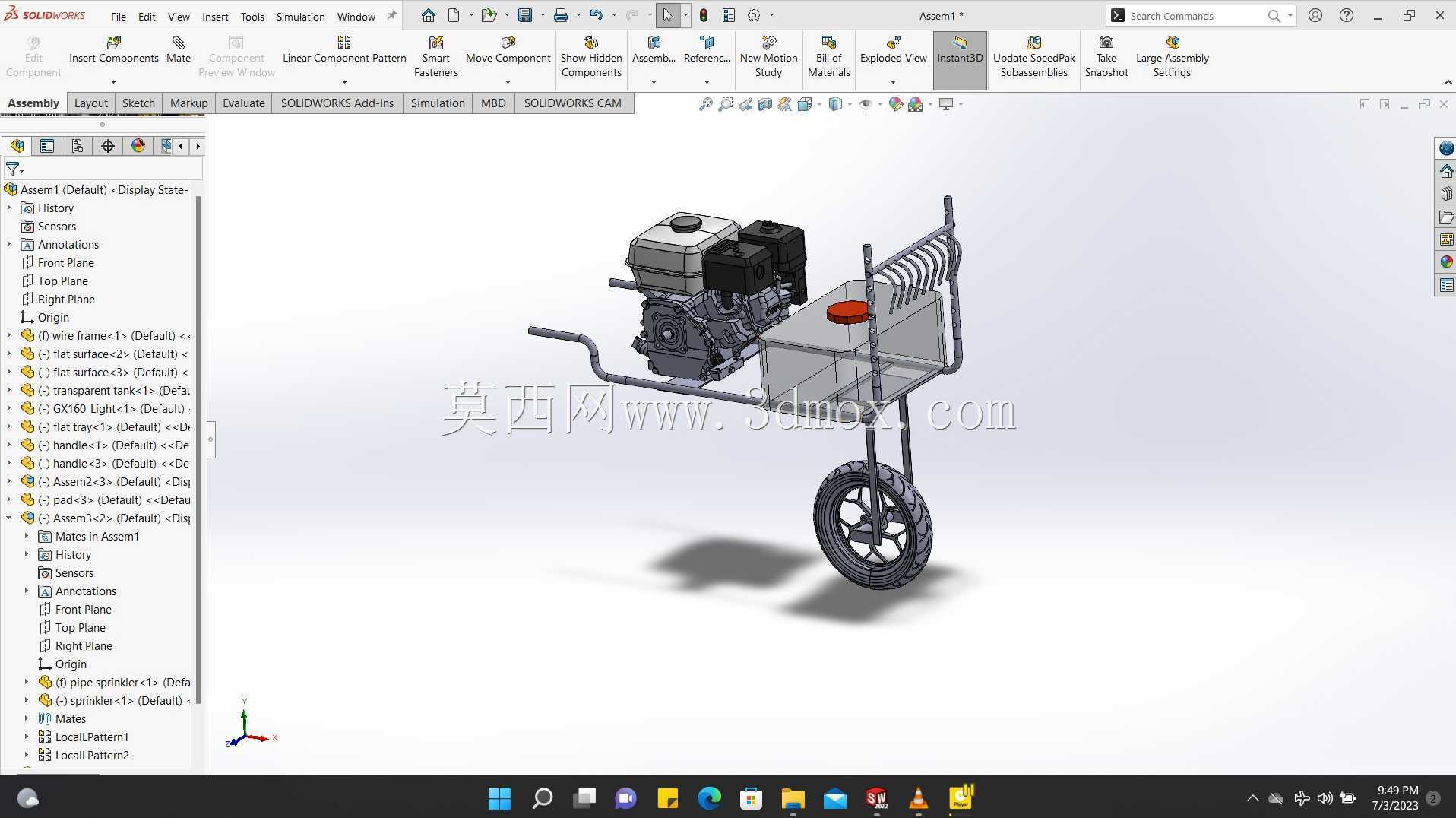

　　从布置逻辑看，动力端与储药端分置在车架两侧，汽油机位于靠前或靠一侧的位置，通过联轴器、皮带轮或离合器把扭矩传递给液泵；油箱、空滤器、消音器、启动拉盘和油门控制件保留在发动机本体周边，便于散热和日常维护。储药桶采用半透明大容量箱体，顶部设置带红色旋盖的加药口，加药口高出桶身上沿，可减少配药时药液外溢，也方便观察液位。桶体底部预留吸药口和回流口，吸药管路尽量短而顺直，回流管将泵内多余药液导回桶内，起到搅拌和防过热作用。车架由弯管焊接成U形推架与下部支撑框，两根向后延伸的管梁兼作推行把手，前端或下部可布置轮轴、轮胎和支撑脚；轮距需要结合作物行距校核，避免压苗，停放时支撑脚接触地面，防止机组侧翻。

　　结构建模时，发动机外壳、油箱、空滤盒、消音器、泵体、药桶和车架分别按独立零件或子装配处理，装配关系要重点表达发动机与泵的同轴度、皮带张紧空间、药桶在车架上的限位面、管路折弯半径以及把手握持高度。药桶属于薄壁容腔件，外形不能只按实心块处理，需保留壁厚、口部加强圈、底部沉槽和安装凸台；桶身与车架之间宜设置软垫或压带，降低汽油机振动传递，避免焊缝和桶壁长期受振开裂。管路走向要避开排气管、皮带轮和散热风道，吸药管不得形成高点气袋，出药管与喷枪连接处要留出操作摆动范围；回液管出口宜靠近桶底或指向吸药区，使回流扰动能够帮助粉剂、悬浮剂混合，减少药液沉淀分层。

　　外形边界方面，手推式喷雾机组的高度主要由发动机油箱、消音器和药桶加药口决定，推行把手通常处于成人腰部至胸部之间，过长的直线把手会在转向时与树枝、棚架干涉，因此弯管端部可适当外扩或下折。整机宽度受轮距和药桶宽度约束，在温室窄行间使用时，宽度应优先压缩；在开阔农田使用时，可加大药桶容积以减少往返加水次数。长度方向需要同时容纳动力组件、泵组、药桶和轮轴，重心应落在轮轴附近并略偏支撑侧，推行时上抬力不宜过大，停机时又能稳定落地。安装边界还要考虑加注燃油、加注药液、拉动启动绳、更换滤芯、调节压力、拆卸泵头和排净残液等维护动作，发动机散热罩与药桶之间不能贴得过近，皮带传动部位应预留防护罩安装空间，高压管接头周围要留出扳手操作余量。

　　实际使用中，该类设备面对的不只是平整地块，还包括泥泞田埂、缓坡、果树下低空通道和大棚边角，因此车架管件的抗弯刚度、轮胎承载能力、药桶防晃固定和发动机减震点都需要在结构阶段反复校核。喷药系统的核心不只是把液体打出，还要保证压力稳定、雾化均匀、停枪后管路不剧烈水击、低液位时吸药口不易吸入空气。三维模型把这些空间关系集中呈现：动力、泵、桶、架、轮、管之间没有孤立存在，任何一个部件的位置变化都会影响维护便利性、重心分布和通过性。设计人员在选型或改型时，可据此进一步校核喷杆长度、泵流量、发动机功率、药桶容积与作业幅宽之间的匹配关系，使整机既能满足小块地灵活转场，也能支撑较长时间连续喷药。
