香蕉假茎热风循环干燥室结构设计

　　这套三维结构针对香蕉假茎这类高含水、纤维粗、堆料后透气性差的农业副产物脱水工况展开，整体采用长方体箱室布局，内部以多层置物分区配合强制热风循环完成连续干燥。现场布置时需要在箱体顶部预留风机检修与排风管路接入空间，侧面留出物料托盘抽拉、人员清理落料的操作通道，底部则要考虑冷凝水排出和地面承重找平，不能把设备紧贴墙体安装，否则回风侧气流组织会被明显破坏。

　　从实际用途看，香蕉假茎切碎后含水率高，直接堆放容易发热霉变，经过干燥室处理后可用于饲料化、纤维提取、有机肥辅料或生物质原料前处理。设备的核心不是单纯把物料放进封闭箱体加热，而是让热风在料层之间形成稳定、均匀的穿流或侧流路径，减少局部死角。模型中可以看到箱体内部被框架和隔板划分出多层承载区域，物料托盘或网篮沿导轨方向放入，层间保留通风间隙；顶部设置风机安装位，用于驱动箱内空气循环，侧壁和内部风道承担送风、回风及导流作用。

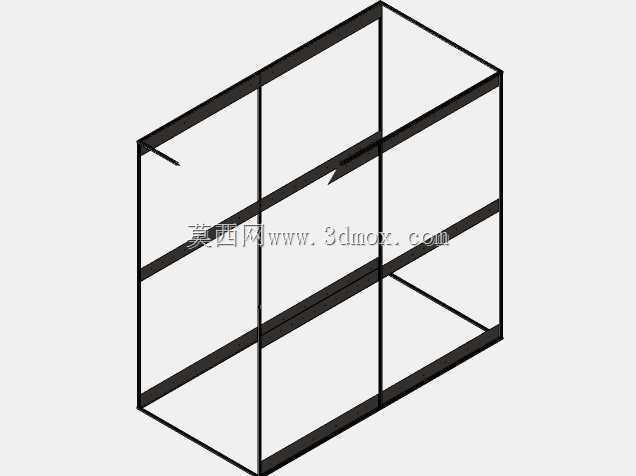

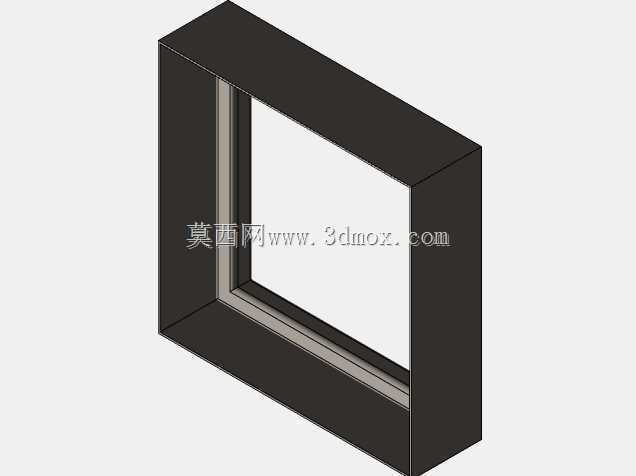

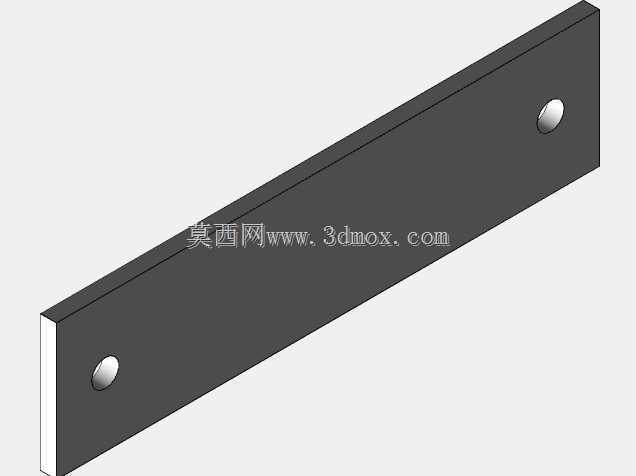

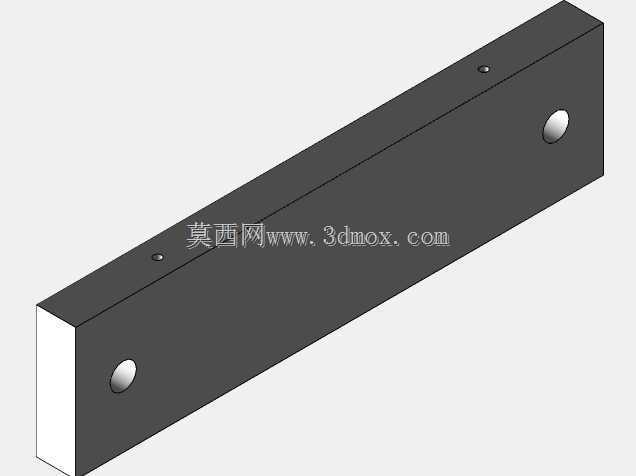

　　结构设计上，外框采用矩形钢管或型钢焊接成笼式骨架，承担箱体板材、保温层、料盘满载重量以及风机运行振动载荷。骨架立柱沿箱体四角和长边间隔布置，横梁在顶部、中部和底部分层连接，形成抗扭的空间框架。中部横向加强梁不仅提高侧壁抗弯能力，也可作为分层风道或托盘支撑的安装基准。箱体围护板安装在骨架外侧，若用于热风干燥，实际工程中通常会在金属外板与内腔之间加入保温层，以降低壁面散热和人员烫伤风险。

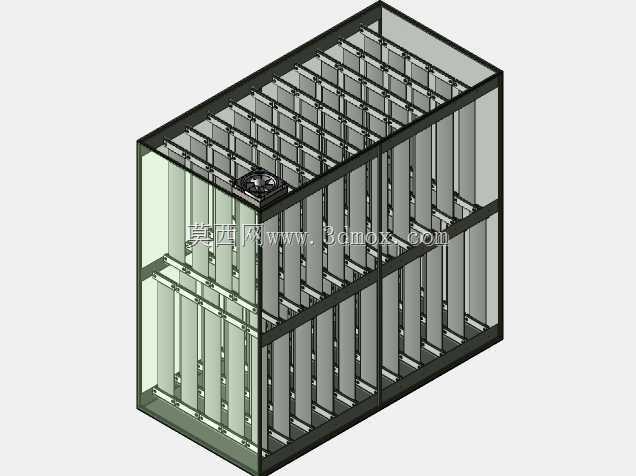

　　内部料架区域按规则网格排布，竖向支撑与横向承托构件共同限定托盘位置。这样的排布方式便于统一料盘尺寸，也方便操作人员按批次装卸。料层间距不能过小，否则香蕉假茎纤维堆积后阻力增大，热风容易从阻力更低的边缘通道短路；间距过大又会降低单位占地面积的装料量。设计时需要在装料量、风阻和脱水均匀性之间取平衡，因此模型保留了较清晰的层间通道和侧边回风空间。

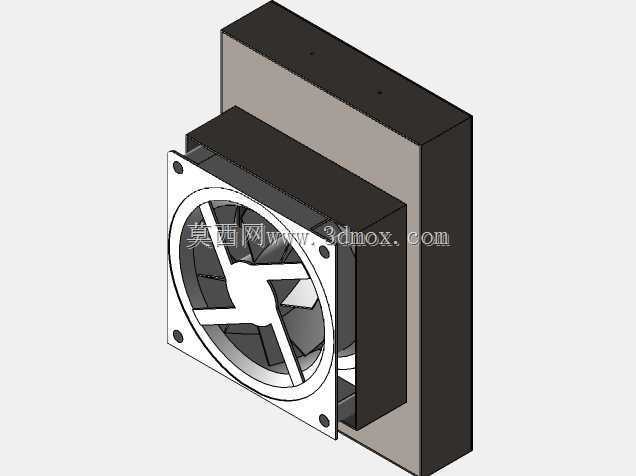

　　热风组织方面，顶部风机可采用循环风机与排湿风口组合的方式。干燥初期，物料表面游离水多，箱内空气湿度快速升高，需要通过排湿口排出部分高湿空气，并补充环境新风；干燥后期则以循环风为主，减少热量浪费。风道内壁应避免突兀突变和大面积直角阻挡，导流板、过渡段和均风板的位置需要根据料层阻力调整。三维建模时将风机、法兰接口、检修空间和内部支撑一并表达，有利于后续核对风路是否与料架干涉，也便于直接展开钣金件下料和骨架焊接图绘制。

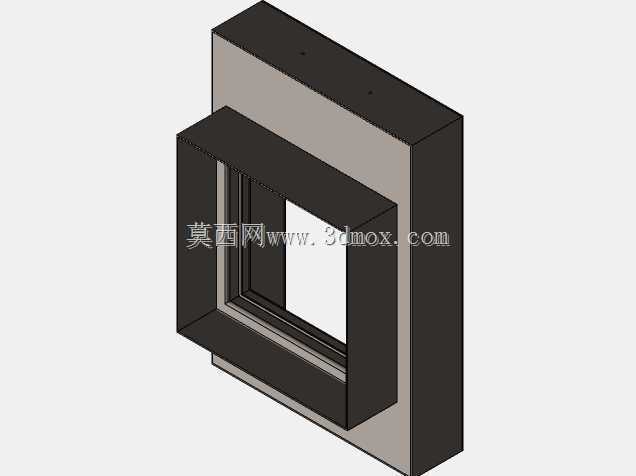

　　安装边界上，设备外形呈规则箱式结构，运输时可按整体框架进场，也可在现场分段拼装。基础不需要复杂地脚，但应保证地面平整、具备足够承载能力，并在风机一侧设置维修区。箱体顶部若外接排湿管道，应在风机出口处保留软连接或减振段，避免振动传递到风管。门体、密封边和锁紧件虽然在模型中以简化形式体现，但实际制作时必须保证关门后漏风可控，尤其是热风正压区域，密封不良会造成热量损失和温场不均。

　　从维护角度看，内部料架、导轨、承托梁和风机属于高频检查部位。香蕉假茎干燥过程中会带出纤维碎屑、糖分和潮气，长期运行后容易在风道转角、风机叶片和托盘支撑处积附，因此结构上应尽量减少难以清理的封闭凹槽，底部设置可冲洗或可清扫的空间。冷凝水排放路径要顺畅，不能让积水在箱底滞留，否则会重新提高局部湿度。

　　建模过程中，框架杆件、层架支撑、围护板和风机接口均按实体装配关系搭建，能够直观反映箱体内部可用容积与气流通道的相对位置。对结构设计人员而言，该模型可用于校核料盘排布、检修开口、骨架刚度和风道连接；对设备选型人员而言，则可依据处理量、物料堆积密度和批次周期，进一步调整箱室长度、层数、风机风量及加热功率。整体方案强调的是农产品脱水场景下的可制造性、可维护性与风路均匀性，而不是复杂外观造型。
