拖拉机配套压杆辊架田间作业机具

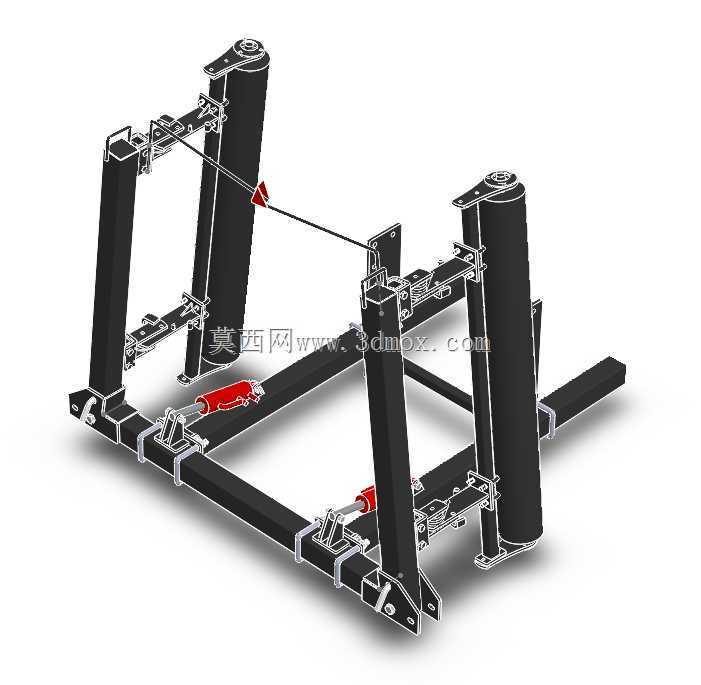

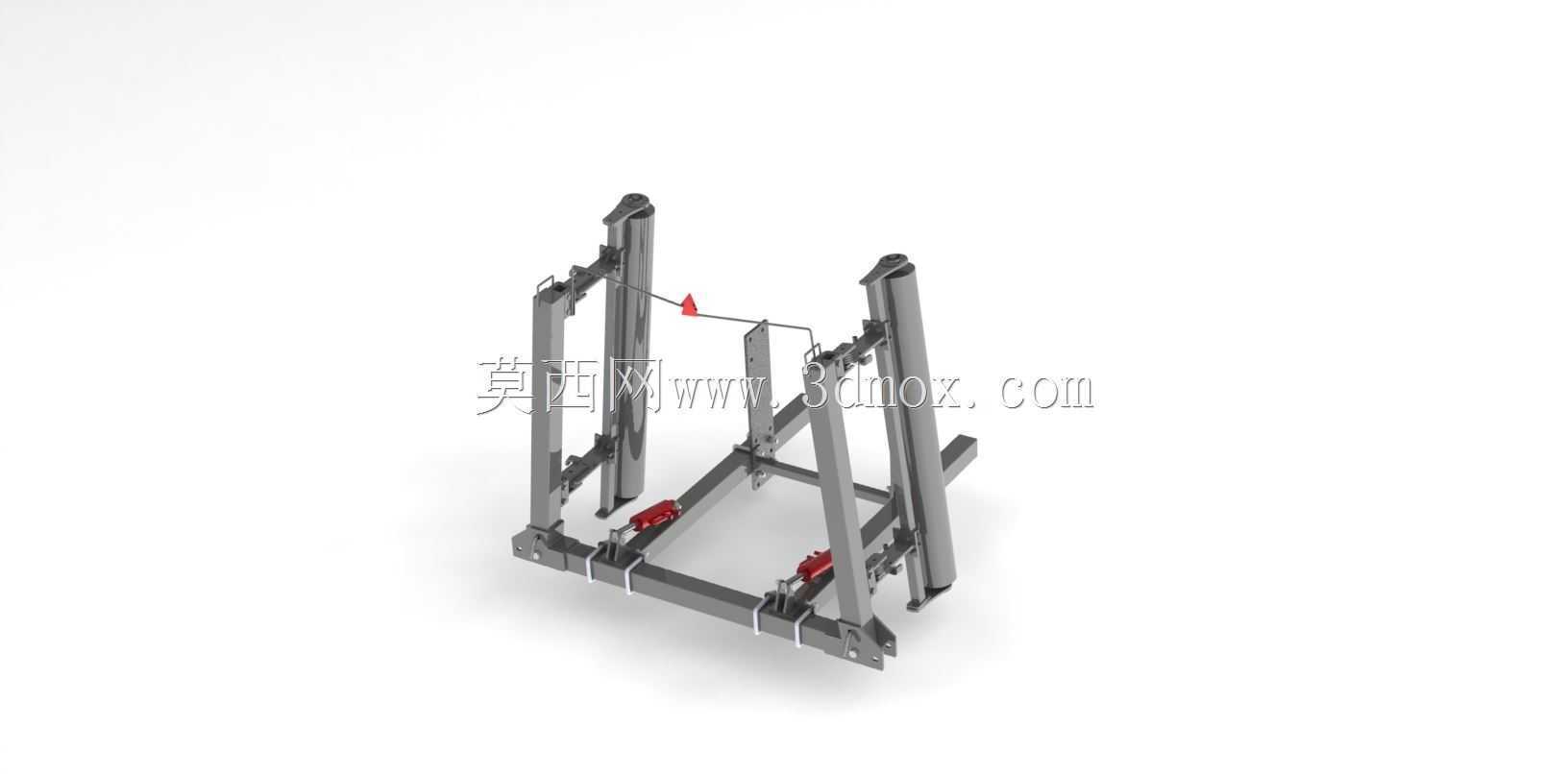

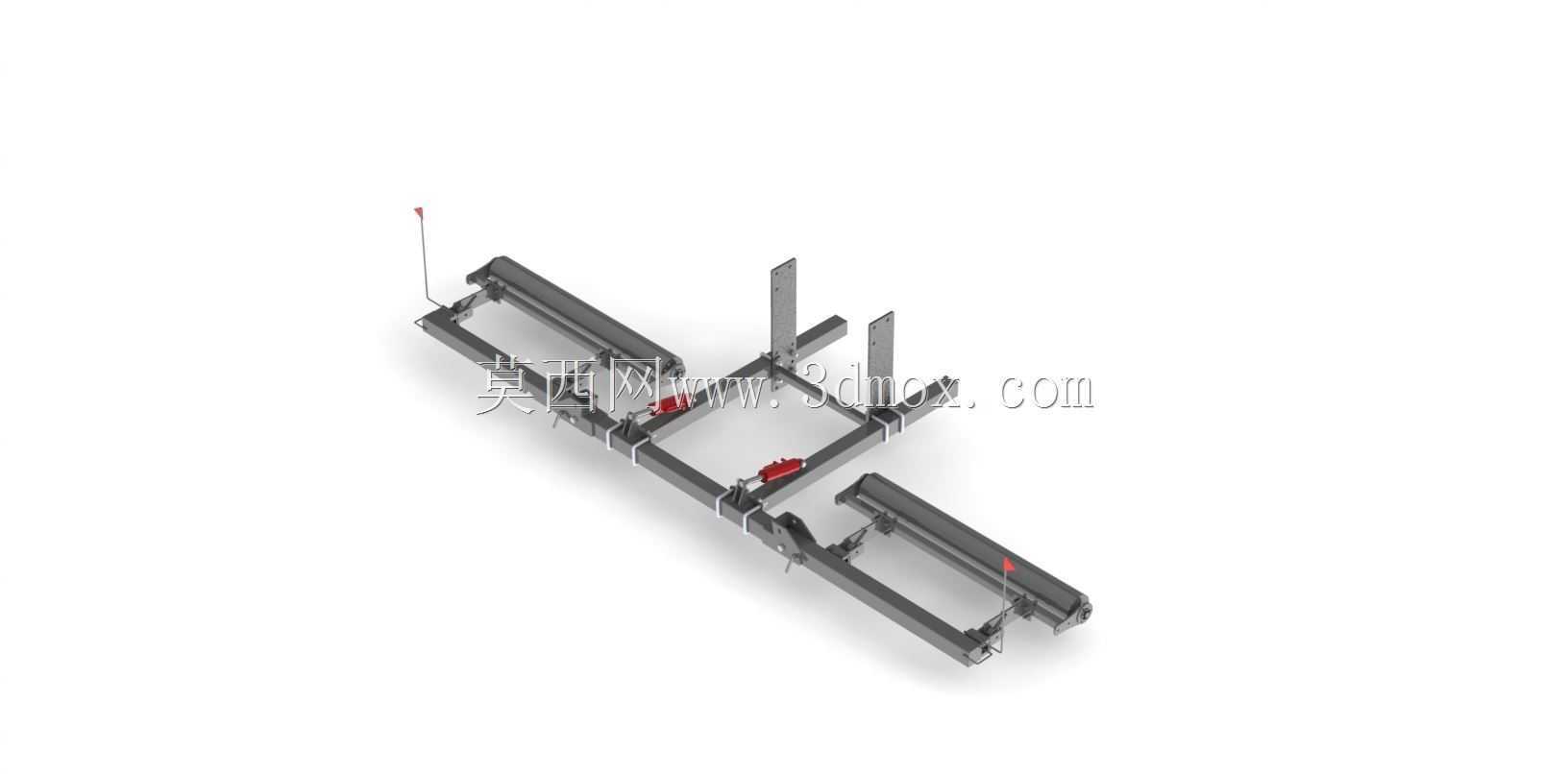

　　这套三维结构围绕拖拉机后挂接作业需求展开，主体呈现为长条形双梁辊架，适用于果园、藤本作物种植区以及需要将支撑杆、枝条或残秆压贴地面的田间工序。机具整体采用左右对称布置，两根纵向承载梁构成主要受力骨架，梁体之间通过横向杆件连接，形成开口框架，便于在作业过程中避让作物行、土垄或已竖立的杆件。前端预留与拖拉机三点悬挂或牵引部位配合的连接区域，后端延伸出辊体与压触部件，使机具在行进时能够把目标物顺势压入地面附近，减少人工扶正、踩踏或后续清理工作量。

　　从实际使用场景看，这类压杆辊架并不追求复杂传动，而是依靠拖拉机牵引产生的连续位移和辊架自身重力完成作业。框架上竖立的限位板和挡杆用于约束杆件姿态，防止被压物在接触辊体前发生横向窜动；红色小件可作为锁紧、定位或缓冲部位，在装配时用于固定可调杆件的位置。长梁外侧的辊状结构承担地面接触与导向作用，底面高度、辊体跨度和挡杆间距共同决定作业宽度与通过性。设计时需要重点控制挂接点到辊体中心线的距离，距离过短会使拖拉机提升动作过于敏感，距离过长则会增大悬伸弯矩，导致梁体下垂或转向不便。

　　结构建模过程中，承载梁宜采用矩形截面型材思路处理，因其在垂直弯曲和水平扭转之间具有较好的刚度平衡。横梁与纵梁交接处不应只按简单贴合处理，需要体现连接板、加强角板或焊接补强区域，以承受田间牵引时的冲击载荷。竖立挡杆属于易碰撞件，模型中保留了明显的板状支撑和安装基面，便于后续在工程图中展开厚度、孔径和焊缝要求。辊体两端应设置回转支撑边界，轴线与拖拉机行进方向保持垂直；若辊面需要增强压入效果，可在不改变主体挂接尺寸的前提下增加压条或凸缘，但需保证外圆回转后不与纵梁、限位板发生干涉。

　　安装边界方面，机具宽度应与拖拉机后轮距及作物行距匹配，过宽会在转弯时扫伤植株，过窄则降低单行作业效率。挂接区高度需兼顾拖拉机提升臂行程，运输状态下辊体最低点应离开地面，避免坡道行驶时磕碰；作业状态下又要保证辊体能够稳定接触地表，不因轻微起伏而失压。框架下方应保留足够离地间隙，以通过土块、垄沟和田间杂物。左右两侧受力点需要尽量对称，牵引点中心线应与机具纵向对称面重合，否则作业时会产生偏摆，增加驾驶员修正方向的频率。

　　在功能细节上，该机具把导向、限位、压触和牵引挂接集中在同一框架内。前部连接结构负责传递水平牵引力和部分提升力，中部立板控制被压物进入角度，后部辊体将垂直压力转化为连续滚压动作。相比固定式拖板，辊式接触阻力更小，转弯时不易堆土，也能降低拖拉机在潮湿地块中的牵引负荷。模型表达时应突出长梁的连续走向、立板的高度差、辊体的平行关系以及各小件的装配位置，使结构工程师能够据此检查运动包络、悬挂行程和田间通过性。

　　设计校核还需关注几种典型工况：直行压杆时，纵向梁主要承受牵引和弯曲载荷；遇到局部高地或硬土块时，辊体受到向上冲击，立板与横梁连接处会出现附加扭矩；转弯时，外侧框架轨迹增大，侧向力会通过挂接点回传至拖拉机。为适应这些工况，可调挡杆的孔位宜沿梁长方向布置，形成多档作业位置；辊体支撑端应保留拆装空间，方便磨损后更换；锁紧件位置应避开泥土直接冲刷区域，同时保证操作人员无需进入机具下方即可调整。整体结构以简单、可修、可视作为核心，适合在小马力拖拉机配套农具中完成压杆、顺秆、贴地整理等作业。
