拖挂式水罐运载车架底盘结构

　　该结构面向中小型拖挂水罐车的承载底盘设计，主要服务于农田灌溉、道路洒水、工地临时供水、林区消防补水以及园区保洁等短途转运场景。底盘作为整套机具的支撑基础，不仅承担水罐满载后的垂向载荷，还要承受牵引起步、制动、转向以及非铺装路面颠簸带来的弯曲和扭转载荷，因此结构布置重点在于保证纵梁连续承载、牵引端传力直接、罐体重心稳定以及后期轮轴、支腿和附件安装方便。

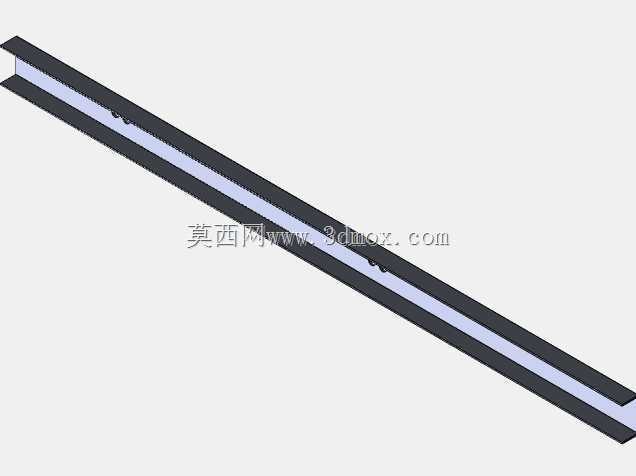

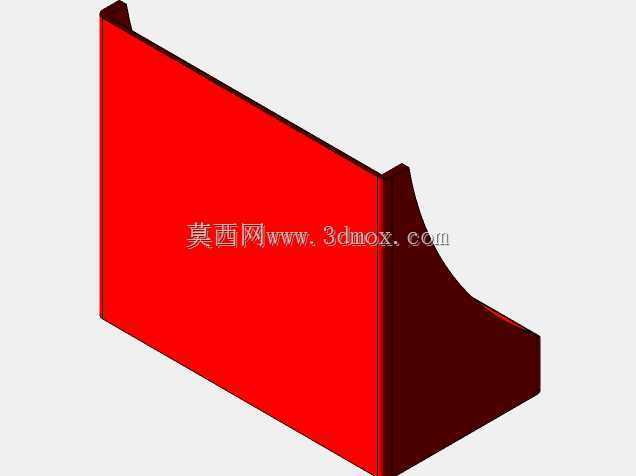

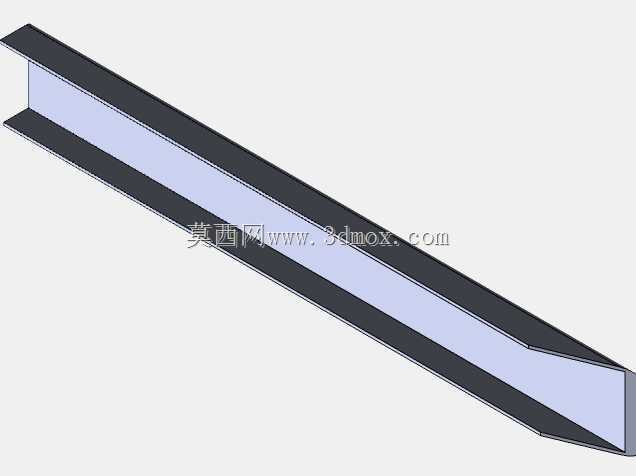

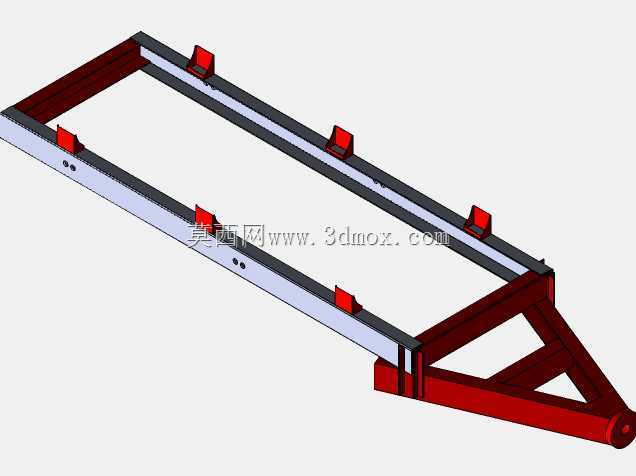

　　从三维结构看，车架主体采用两根平行纵向主梁作为主要承载路径，主梁沿车辆长度方向贯通，形成类似梯形车架的布置。纵梁外侧与上侧布置有水罐限位和支撑座，红色块状支座沿罐体支撑位置分布，用于承接罐体鞍座或捆绑固定带传来的载荷。支座并非随意摆放，而是对应水罐的主要支撑截面，使罐体重量能够以较短路径传递到纵梁，再由纵梁分配至后部轮轴安装区域和牵引连接区域。

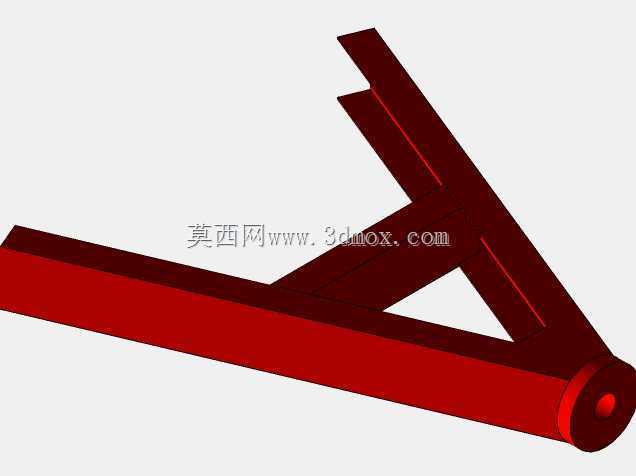

　　车架前端设置三角形牵引架，两根斜向牵引梁从主纵梁前部向中心汇聚，并在端部形成牵引连接结构。这种三角形式能够把牵引车挂钩处的拉力、压力和转向力矩分散到两侧纵梁，避免单点牵引造成局部应力集中。牵引梁与主纵梁交接处采用加强节点处理，斜撑、横梁和端部连接段共同构成封闭传力区，适合拖挂设备在低速重载工况下反复承受冲击载荷。前端中心的圆筒或销轴连接部位可用于安装牵引环、转向盘或连接座，具体结构可根据牵引方式进行适配。

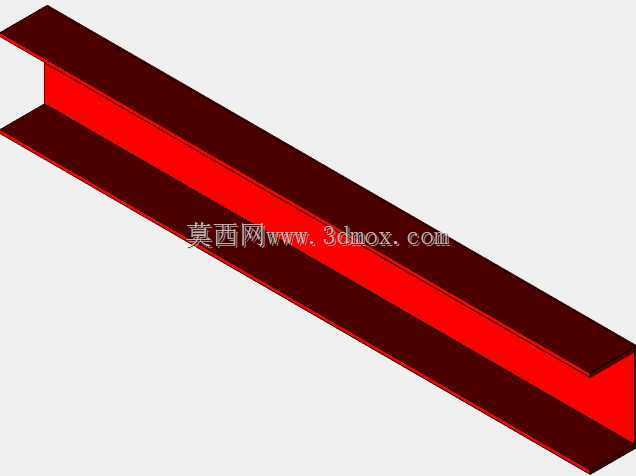

　　车架后部和侧边通过横梁将两根纵梁连接起来，使整体框架具备抗扭能力。对于水罐车而言，罐内液体在加速、制动和转弯时会产生晃动，载荷并非始终静态均布；横梁的存在可以提高左右纵梁协同变形能力，减少单侧受力导致的框架扭曲。纵梁端部和牵引架区域采用红色加强件表现，通常对应厚板、加强筋或焊接补强板，这些位置在实际制造中需要重点控制焊接顺序和焊脚尺寸，以降低焊接变形和应力集中。

　　外形边界方面，该底盘呈长条形框架，宽度围绕水罐外径和行驶轮距确定，长度则需覆盖罐体支撑区、牵引架安全距离以及后部轮轴安装空间。设计时，罐体中心线应尽量与车架纵向中心重合，支撑座间距需结合罐体封头位置、加强圈位置和罐体重心进行校核。若罐体过长，支撑点不宜集中在两端，应使中部支撑承担合理载荷，避免罐体局部凹陷；若罐体直径较大，则需控制整车重心高度，并在车架两侧预留护栏、踏板、管路和挡泥板安装位置。

　　安装思路上，纵梁下部可作为车轴、板簧或行走机构的连接基准。后部需要根据满载总质量布置轴荷，牵引端则应保留足够离地间隙，防止上坡、下坡或转弯时牵引架触地。水罐支座上方可铺设橡胶垫或木质垫板，用于缓冲路面振动并减少罐体与钢架之间的摩擦。罐体固定可采用抱带、压板或限位挡块组合，限位挡块主要承受纵向和横向滑移，抱带负责垂向压紧，二者配合比单纯焊接固定更有利于罐体维护。

　　在建模处理上，该类底盘适合以焊接件思路进行三维搭建：先建立纵梁、横梁和牵引梁的骨架中心线，再依据型钢或板材截面生成实体；支座、加强板和端部连接件按实际装配关系分层建模，便于后期导出工程图和下料明细。主梁上的小孔可用于管路固定、电气线束夹、护圈或附件安装，孔位应避开高应力区，尤其不应在牵引梁交汇根部和悬架支撑截面随意开孔。

　　实际使用中，底盘还需考虑腐蚀和维护问题。水罐车长期接触水、泥浆或道路扬尘，焊缝边缘和螺栓连接面容易积存污物，设计时应尽量减少封闭死角，支撑座下方可预留排水和清理空间。若用于消防或饮用水运输，车架表面处理与罐体材料要求不同，底盘可采用喷砂除锈后涂装防腐面漆，罐体则按介质要求选择碳钢防腐、不锈钢或内衬处理。

　　整体来看，该拖挂式水罐底盘结构简洁、传力路径明确，适合在通用拖挂罐车基础上进行参数化改型。工程设计时应围绕满载轴荷、牵引高度、罐体支撑点、轮轴安装位置和道路扭转工况开展校核，使框架既不过度笨重，也能在弯曲与扭转复合受力下保持可靠承载。
