卧式桶体枫树树液蒸发浓缩装置

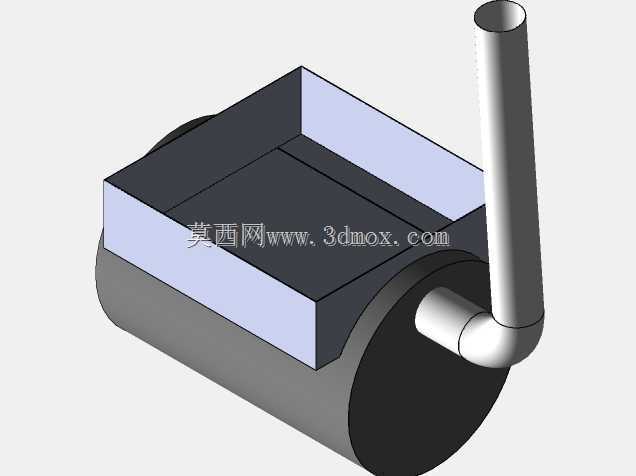

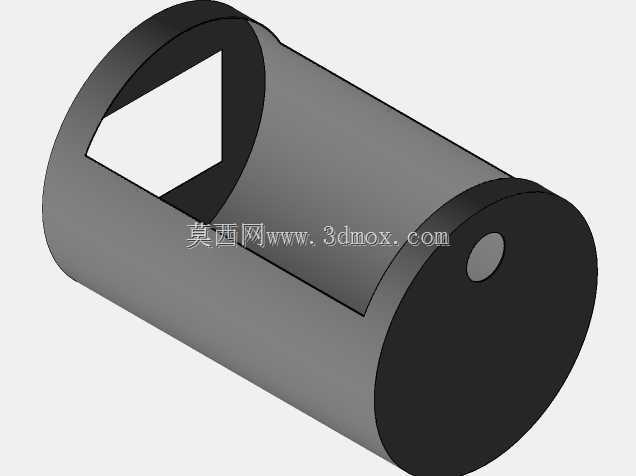

　　这套卧式布置的蒸发装置以标准55加仑储运桶作为核心承载基体，整体结构围绕林间枫树树液的就地浓缩熬制场景搭建，在小型枫糖加工点位、家庭式糖浆熬制作业中有着很强的适配性。装置主体横向放置，桶体下半段保留圆柱储热腔结构，上半段切割改造为矩形敞口承料槽，槽体侧壁做加高围边处理，既扩大了树液的受热蒸发面积，也能避免熬制过程中沸腾液体外溢。桶体侧端引出90度弯折的金属导流管，竖直段向上延伸形成高位排气通道，熬制产生的湿热蒸汽可顺着弯管定向排出，不会在敞口槽上方形成冷凝水滴落回料液，同时也能引导蒸汽远离作业人员操作站位，减少高温蒸汽扑面的风险。

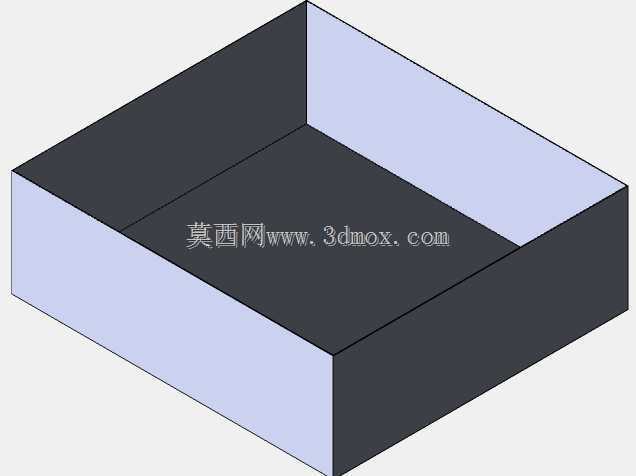

　　从实际使用逻辑来看，林间采集的枫树树液含水率极高，直接运输到集中加工点会耗费大量转运成本，这套依托标准桶改造的蒸发装置可以直接布设到采浆点位附近，就地完成树液的初步浓缩。卧式桶体的底部曲面可以和简易砌筑的加热炉膛完美贴合，柴火、生物质颗粒等低成本热源都可以在桶体下方布设，热量沿着圆柱桶壁均匀传导到内部料液，相比平底敞口锅，圆柱桶的受热弧度更大，局部干烧结焦的概率更低。上方的矩形敞口槽采用薄板围焊成型，槽底和下方桶体的上切面完全贴合密封，料液在槽内形成薄层分布，受热后水分蒸发路径更短，浓缩效率比直接在整桶内熬制提升明显。

　　结构设计上没有采用复杂的承压部件，所有敞口区域均和大气连通，作业过程中桶体内部不会积蓄高压，林间非专业操作人员也能安全使用。侧端的弯管采用等径金属管弯折成型，水平段插入桶体端板后做环缝密封，竖直段高度超出敞口槽顶面一定距离，排气时携带的少量液滴会在弯管转角处碰撞回流，不会顺着管口喷溅到外部。装置整体不需要额外的固定机架，卧式桶体自身的圆柱面接触支撑面即可形成稳定放置状态，桶身两端的圆形端板形成轴向限位，在场地平整的林间空地、作坊水泥地面上都可以直接安放，不需要做预埋地脚或者复杂的安装找平。

　　外形尺寸完全依托55加仑标准桶的原生边界，桶体直径、长度均沿用标准储运桶的通用规格，上方加高的矩形槽体宽度和桶体直径匹配，长度不超出桶身两端端板的范围，侧向引出的弯管水平段伸出长度较短，竖直管向上延伸后整体最高点距离地面的高度符合人工站着操作舀料的舒适区间，不需要搭建额外的操作平台。装置周边预留的操作空间只需要满足人员在敞口槽侧方添料、舀取浓缩液、清理槽底结垢即可，弯管所在的桶端一侧预留出排气扩散空间，不要堆放易燃物料，整体占地尺寸和同容积的固定式蒸发锅相比更小，转场时可以直接用小型农用车辆运载，不需要拆解主体结构。

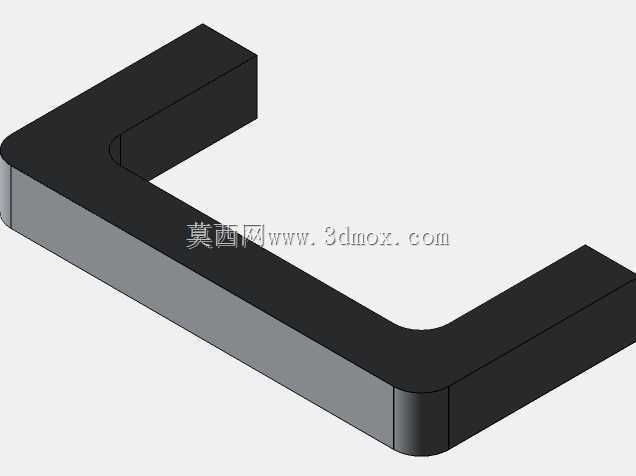

　　针对长期熬制的使用需求，敞口槽的围边边角做了折边钝化处理，清理残留糖垢时不会划伤操作人员，桶体和加热烟气接触的外表面可以直接涂刷耐高温耐热涂层，减少林间潮湿环境下的桶壁锈蚀。弯管和桶体端板的连接位置采用可拆密封结构的话，还可以在熬制季结束后将弯管拆下，清理管内壁附着的糖浆冷凝附着物，避免残留物料霉变影响下一次使用。装置没有配置额外的搅拌、控温组件，依靠料液受热后的自然对流实现浓度均匀，结构故障率极低，在供电条件不完善的林间作业场景下完全可以脱离配套动力独立运行，非常适合小规模枫树树液加工的常态化使用。
