90度方形法兰弯管接头结构设计

　　这套90度弯管式法兰接头，主要面向工业管路系统中需要改变流体走向、同时两端均需刚性法兰连接的工况。在液压站油路、冷却水管路、气动主管路以及小型工艺管道布局里，直管段往往无法直接贴合设备接口的空间方位，弯头加法兰的组合既能完成转向，又能保证连接处的密封可靠性与拆装便利性，相比螺纹连接或焊接弯头，法兰式结构在需要定期检修、频繁拆换的设备上维护成本更低。

　　从结构形态看，该接头两端各设一块方形法兰盘，中间为一段平滑过渡的90度圆弧弯管。方形法兰相比圆形法兰，在安装空间受限、螺栓需从侧向操作的场合更具优势：四个角点布置螺栓孔，扳手活动空间充足，拧紧时对角分次施力即可保证法兰面均匀贴合，不易出现单边翘曲导致的渗漏。法兰盘与弯管本体采用一体化实心结构设计，过渡圆角处壁厚连续，避免了焊接件常见的热影响区应力集中问题，在承受管路内压与外部振动载荷时，整体刚性表现更稳定。

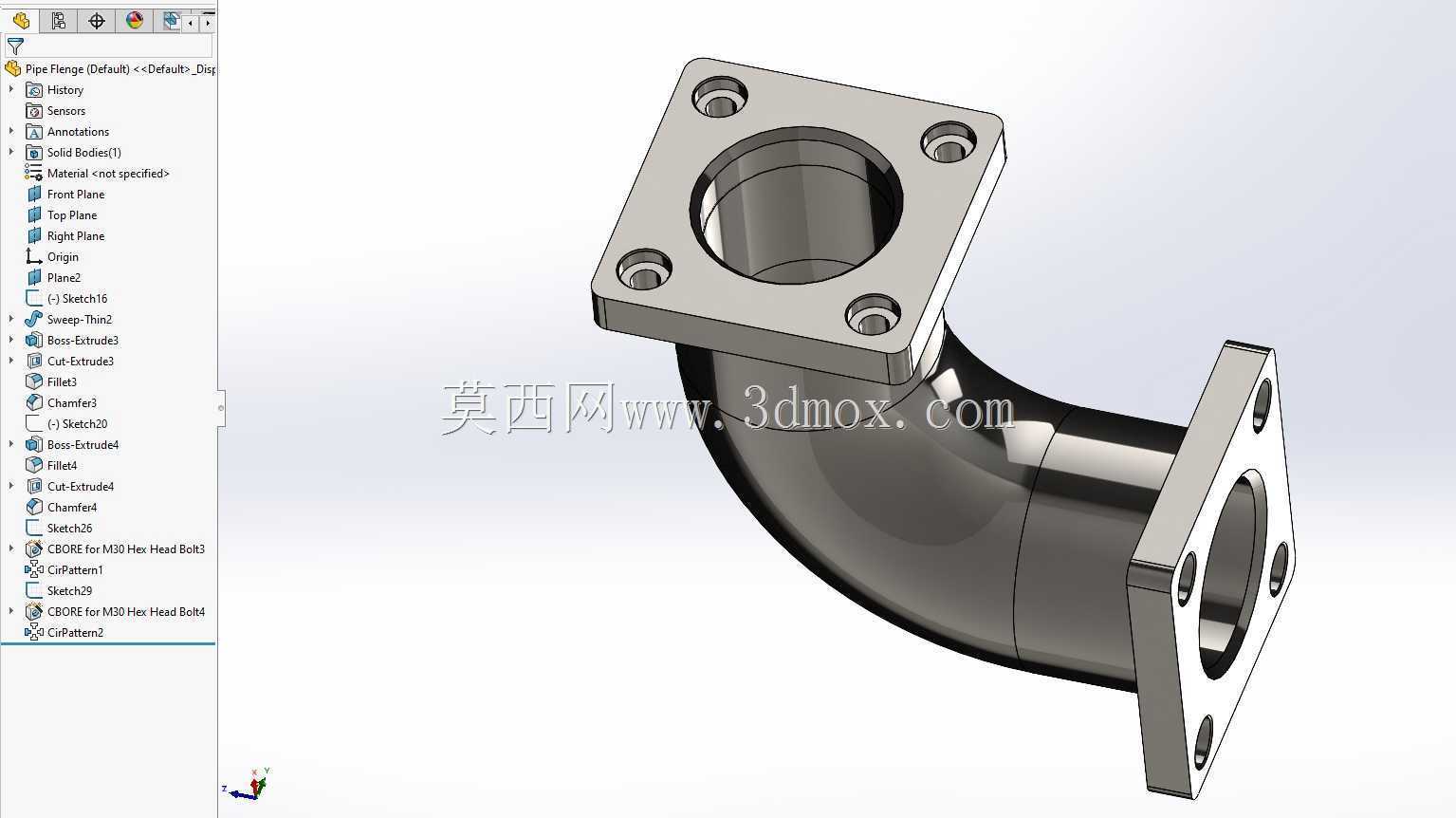

　　建模过程中，弯管段的曲率半径是核心参数之一。曲率过小会使流体在转向处产生明显的涡流与压损，曲率过大则会占用过多安装空间，本方案取适中的弯曲半径，兼顾流道顺畅性与布局紧凑性。弯管内壁保持光滑圆弧过渡，无突变台阶，流体经过时流向改变平缓，既降低了压力损失，也减少了介质中固体颗粒在弯头外侧的冲刷磨损，适用于水、乳化液、低压油气等常规介质输送。

　　法兰端面上的四个通孔位置度需要严格控制，建模时以法兰中心为基准对称分布，孔位间距与配套设备接口、配对法兰的螺栓孔距保持一致，保证现场安装时螺栓可顺利穿入。法兰密封面为平面形式，实际使用时可根据介质压力与温度选配橡胶垫片、金属缠绕垫等密封件，端面加工粗糙度在建模阶段即按密封要求预留工艺基准，平面度公差控制在合理范围，防止压紧后垫片受力不均。

　　安装边界方面，该弯头两端法兰面呈垂直布置，选型时需核对两个接口的中心高与轴向间距：弯管两端的直管段长度决定了法兰背面到弯曲起点的距离，直接影响管路对接时的轴向补偿余量；方形法兰的外轮廓边长要小于周边设备的最小间隙，避免螺栓安装时与相邻管件、机架发生干涉。在整机管路布置阶段，可先将该接头作为标准件调入装配体，以两端法兰面为配合基准，反向校核前后直管段的下料长度，能有效减少现场配管时的修磨工作量。

　　结构强度上，实心法兰盘与弯管连接处做了加厚过渡，弯管壁厚沿圆弧段均匀一致，在公称压力对应的内压作用下，管壁环向应力分布均匀，法兰盘在螺栓预紧力作用下的变形量极小，不会因长期蠕变导致密封失效。针对振动较大的设备工况，这种一体式弯头还能避免焊接焊缝在交变载荷下开裂的风险，整体使用寿命更长。

　　设计思路上优先遵循管路连接件的互换性原则，法兰尺寸、螺栓孔径、弯管通径均按常用管路规格匹配，无需单独定制配对件，可直接与标准方形法兰阀门、泵体接口、设备箱体管口对接。外观上金属质感的本体结构清晰呈现了流道走向与连接形式，三维建模时完整还原了内外壁轮廓、法兰孔位与过渡圆角，可直接用于管路干涉检查、装配模拟与工程出图，为后续加工制造、现场安装提供准确的结构依据。
