四臂铰接式蜘蛛型机械连接支架

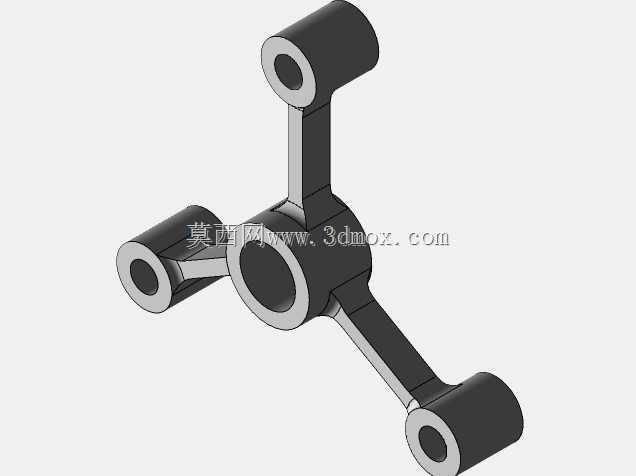

　　在多工位联动工装、小型并联运动平台以及轻量化传动节点的设计场景里，这类四臂辐射状铰接构件常被用作力流分散的核心连接载体。从结构构型来看，构件以中心厚壁套筒作为装配基准，四个径向臂体沿周向近似均匀分布，臂身采用等宽扁钢式截面，末端各自集成同轴套筒铰座，整体外轮廓呈现对称的蜘蛛形态，没有多余的外凸装饰特征，所有型面都服务于装配与传力需求。

　　设计阶段首先要锁定中心主孔的配合属性，中心套筒的内孔是整个构件的回转基准，通常与固定转轴或者驱动输出轴形成间隙配合，套筒外壁预留足够的壁厚，既可以承受径向交变载荷，也能在臂体反复摆动时避免孔口出现应力压溃。四个末端铰孔的轴线与中心孔轴线保持平行，这种平行轴布局让构件只能在单一平面内完成摆动动作，不会产生空间扭转自由度，非常适合平面连杆机构里的中间传动节点使用。臂体和两端套筒的衔接位置做了平滑的加宽过渡，没有尖锐直角，铸造或者铣削加工时可以减少应力集中，长期受往复载荷也不容易在根部萌生裂纹。

　　从实际安装边界考量，整构件的最大外伸尺寸由四个末端套筒的中心距决定，布局时需要提前核算相邻臂在极限摆角下的运动包络，避免臂身和周边机架、其他连杆发生运动干涉。末端套筒的端面厚度和铰孔内径匹配标准销轴尺寸，装配时销轴穿过铰孔后可以搭配开口销或者轴用挡圈完成轴向限位，不需要额外设计复杂的锁紧结构。臂身的扁截面厚度方向尺寸远小于套筒外径，在保证平面内抗弯刚度的同时，尽可能降低了构件整体重量，设备高速往复运动时的惯性力矩也能得到有效控制。

　　这类构件常见于小型稳压调节装置的联动触头组、轻工机械的分料拨叉机构、实验台的并联支撑节点等场景：当中心轴输入小角度回转扭矩时，四个臂可以同步带动末端铰接的拉杆动作，把单一旋转输入分解为四路同步直线或者摆动输出，力传递路径短，累计传动间隙小。建模过程中需要优先保证所有孔系的同轴度与位置度，中心孔和四个端孔的平行度公差需要控制在装配允许范围内，臂身过渡曲面要和套筒外壁顺滑相接，后续生成工程图时可以直接标注各孔中心距、配合公差以及截面厚度参数，直接对接加工工艺。如果采用钣金折弯加焊接的工艺方案，臂身可以选用等厚钢板切割成型，两端套筒采用无缝钢管裁切后焊接在臂端，焊后再统一铰孔保证同轴度；如果采用整体铸造成型，则可以在臂身内部预留适度减重空腔，进一步降低运动惯量，同时保留足够的外壁厚度承受拉伸与弯曲复合载荷。
