立式手动轮胎拆卸拔出工装结构

　　这套立式手动轮胎拆卸拔出工装主要面向轮胎维修、车队保养、农机维护以及小型汽修工位，用于把橡胶轮胎从轮辋上分离，尤其适合常规撬棍作业费力、轮辋与胎圈长期贴合锈蚀或卡滞的场景。设备以细长立柱作为承载主体，顶部设置操作与传力部位，侧向布置手动加力杆，下部配合夹持、支撑和顶拔结构，将人工施加在手柄上的力矩转化为沿立柱方向的稳定拔出力。

　　从实际使用逻辑看，轮胎拆卸的关键并不在于单纯增大外力，而在于让作用力避开轮辋边缘的薄弱区域，并把载荷集中传递到胎圈与轮辋的结合位置。该结构通过立柱承担主要反力，顶部构件负责定位和传力，下部构件抵住轮辋或工装基准面，使轮胎在被拔出时受力路径清晰。侧向手柄采用较长力臂设计，操作人员不需要借助大型液压站或气源，即可在普通维修场地完成拆装作业。对于野外抢修、零散维修店或没有固定动力源的场所，这种机械式方案在维护便利性和作业独立性上具有明显优势。

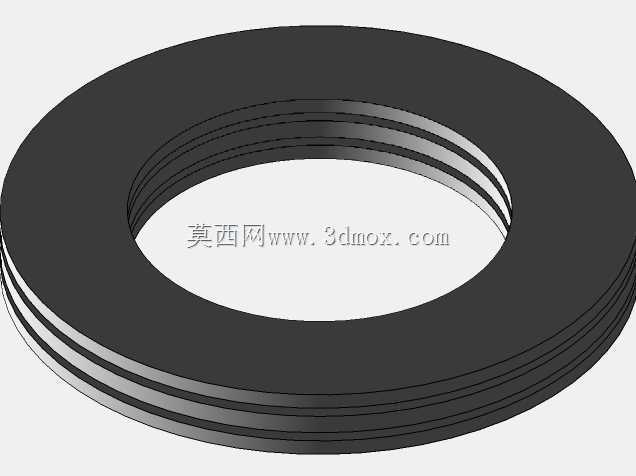

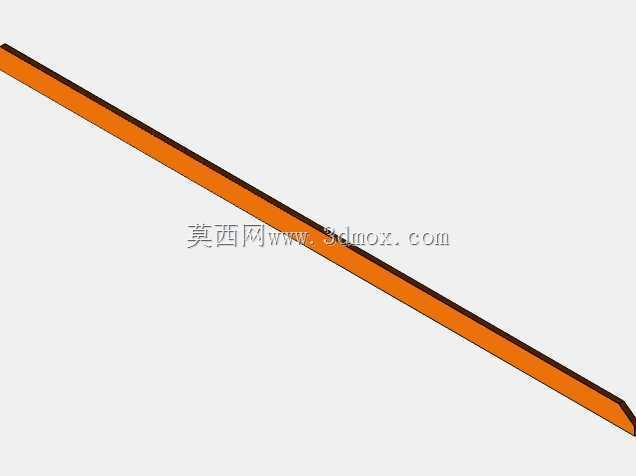

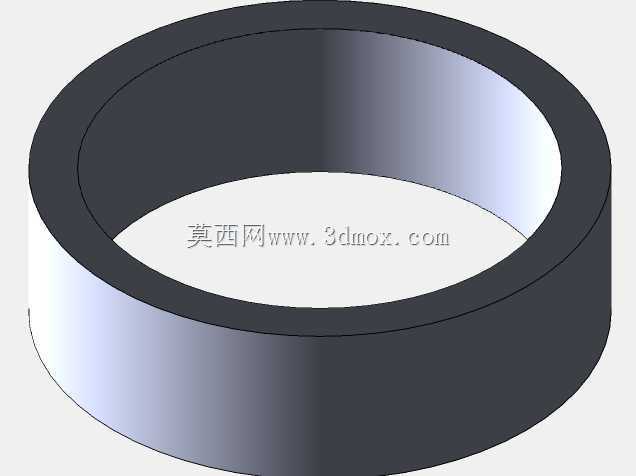

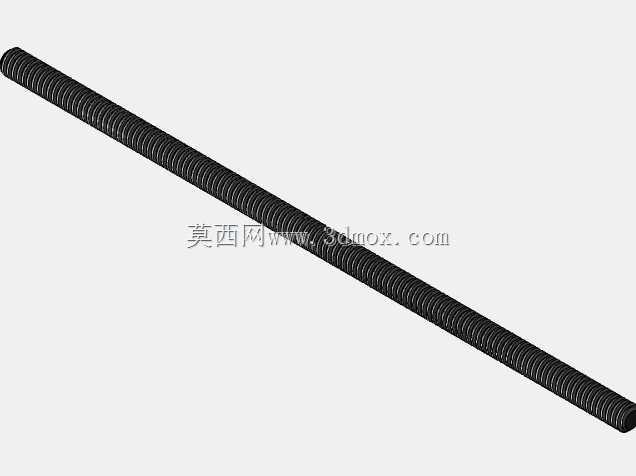

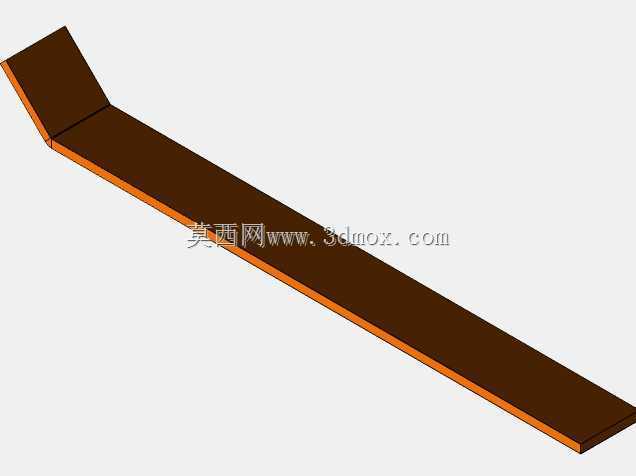

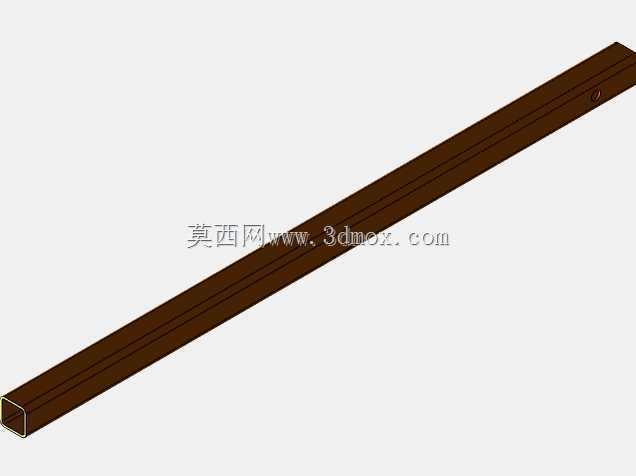

　　结构设计上，立柱采用长直杆形式，既保证顶拔行程，也控制设备整体占地。立柱顶部的安装座用于容纳传动件和受力件，外形紧凑，避免在轮胎上方形成过大干涉；侧置手柄与顶部传力组件相连，转动时带动内部机构完成升降或顶推。立柱中段设置限位与导向部位，可约束活动件的运动方向，减少偏载造成的卡滞。下部支撑结构靠近轮辋工作区，承担反作用力，并通过可调节或可固定的连接方式适应不同厚度、不同直径的轮辋边界。

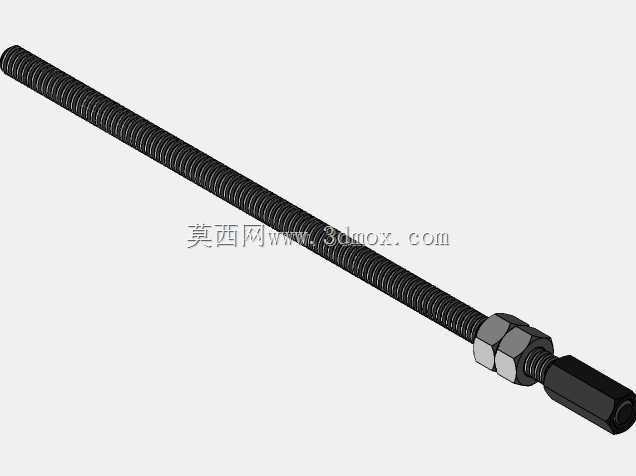

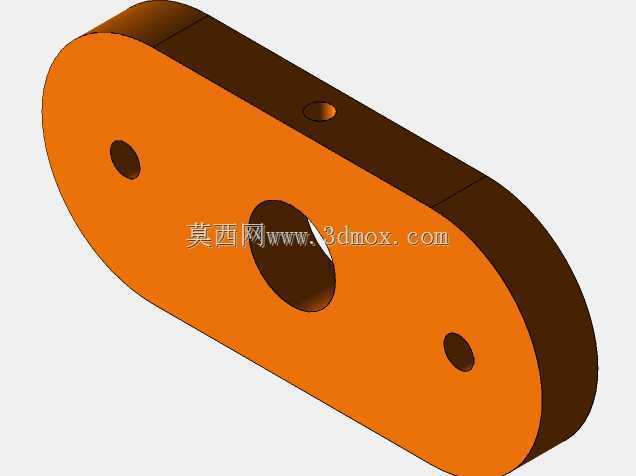

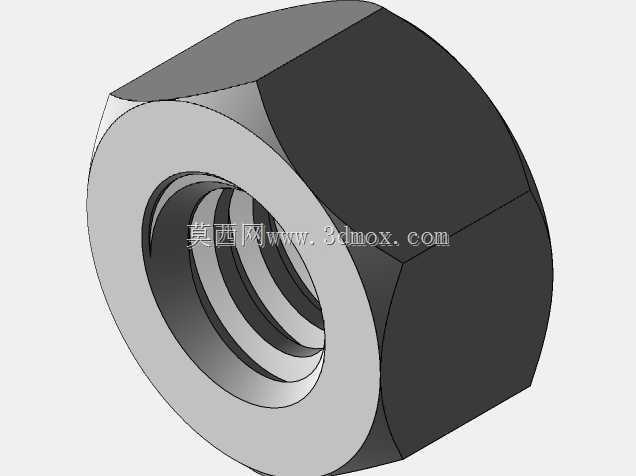

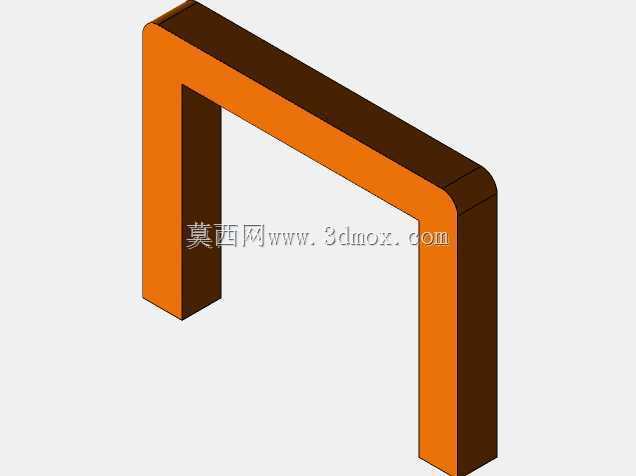

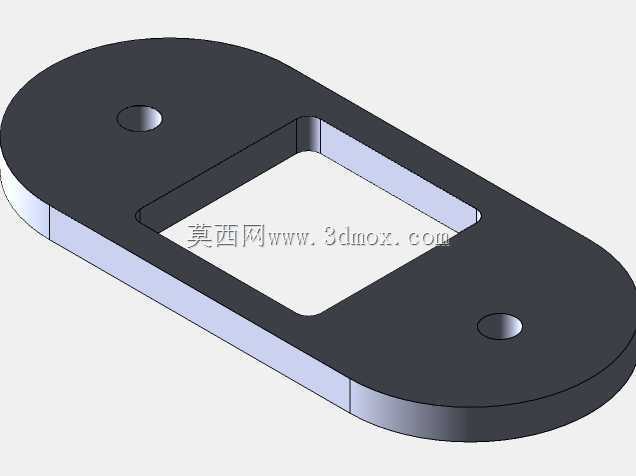

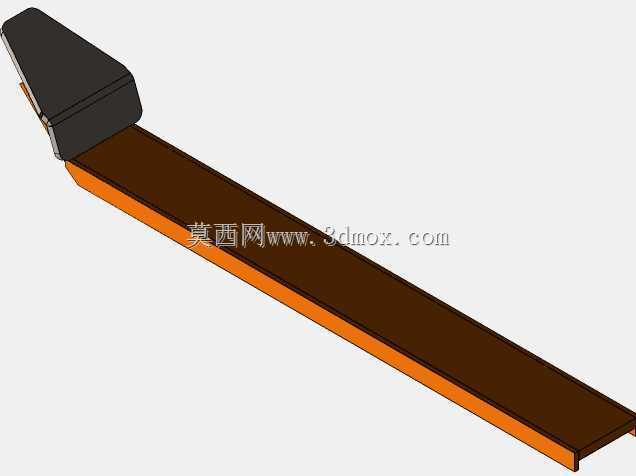

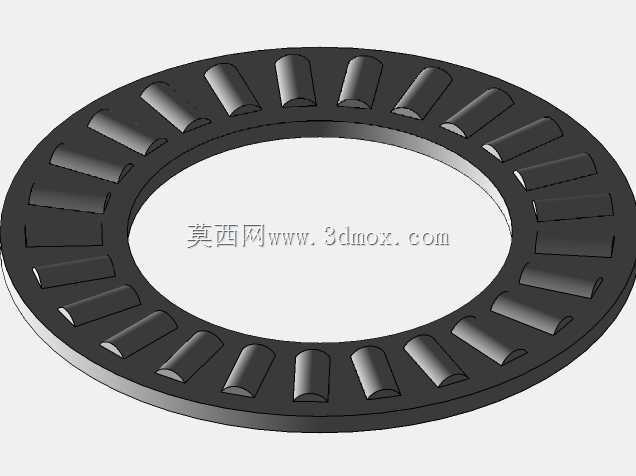

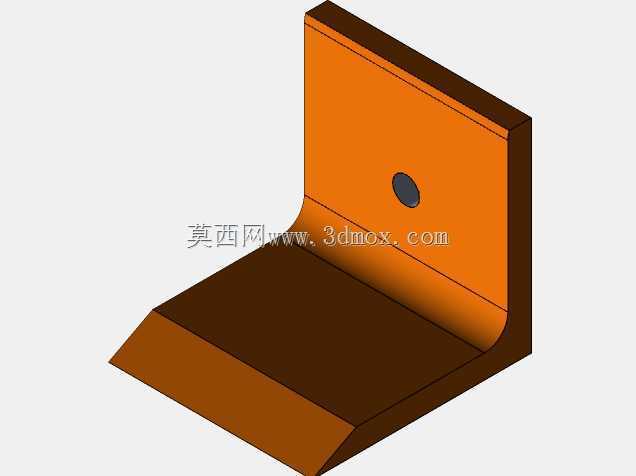

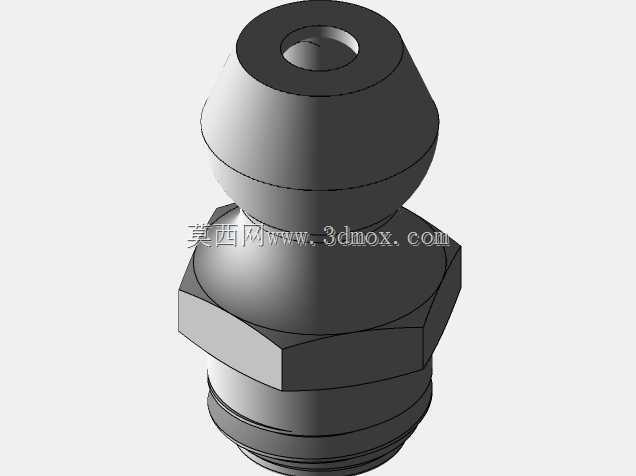

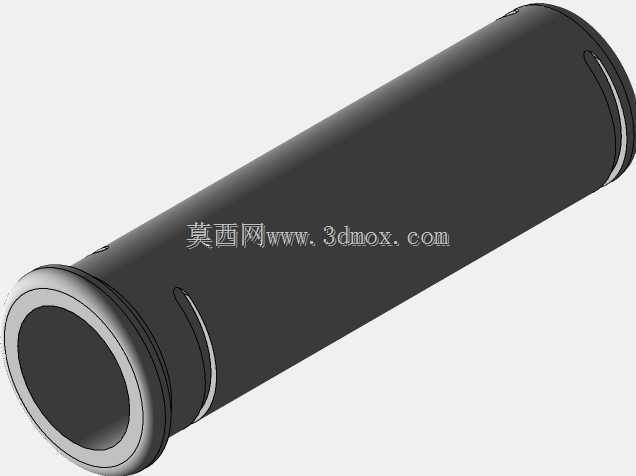

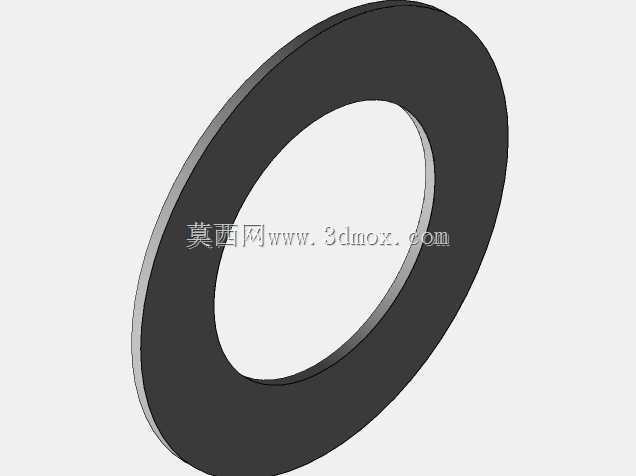

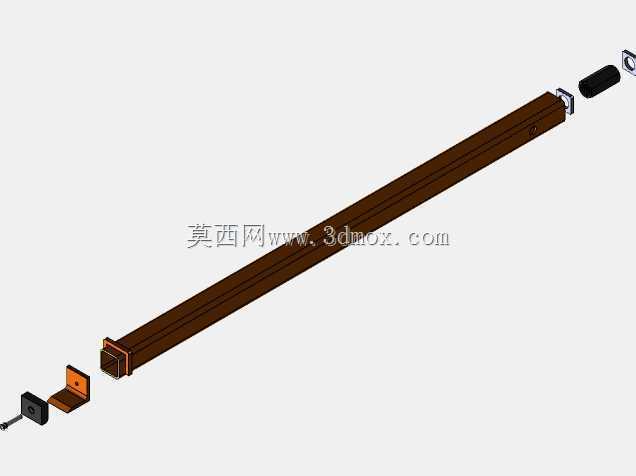

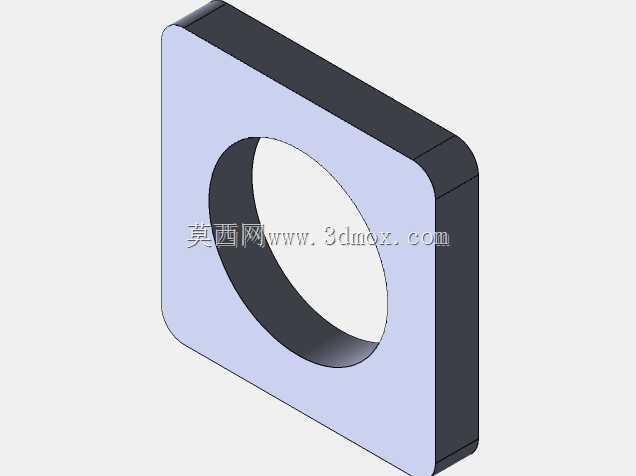

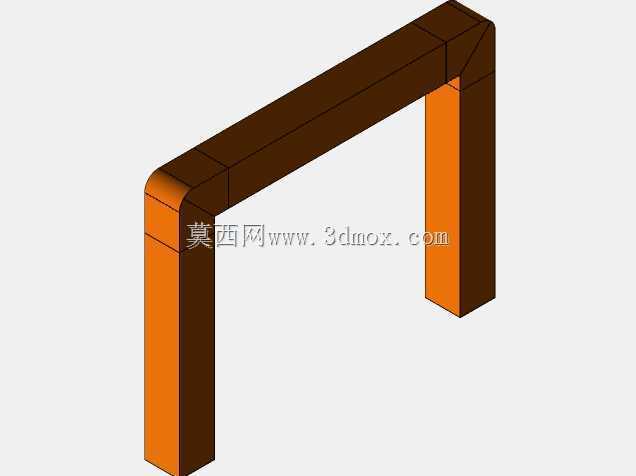

　　在三维建模时，立柱、顶部法兰、手柄、销轴、下部夹持件和紧固件需要分别建立装配关系。长立柱应重点保证同轴度和直线度，因为它既是外观上的主体，也是受力传递的导向基准。顶部组件与立柱连接位置承受较大弯矩，法兰盘孔位、焊接或装配面、加强过渡都应在模型中体现，便于后续工程图中标注配合与强度要求。手柄端部可设置防滑握持结构，销轴连接处保留转动间隙，避免实际装配后出现干涉。下部活动件与固定件之间应留出轮胎和轮辋的操作空间，同时保证支撑脚能够稳定贴合基准面。

　　外形边界方面，该设备整体呈高窄立式布局，高度方向尺寸远大于横向尺寸，适合在车间地面或维修工位旁竖直放置。横向轮廓主要由手柄展开长度和顶部法兰尺寸决定，收纳时手柄可随结构处于侧向位置，作业时旋转半径需要纳入工位安全距离评估。下部工作区应预留轮胎送入、轮辋定位和人员操作的空间，设备底座或支撑点不宜过宽，以免影响靠近轮辋。若在三维布局中使用，应将立柱中心线与轮胎拆卸位置对齐，并检查手柄旋转范围内是否存在墙体、设备或人员通道干涉。

　　该工装的功能重点是稳定、可控地分离胎圈与轮辋，而不是依靠冲击强行破坏。设计时需要兼顾刚度与轻量化：立柱过细会在加力时产生弯曲，过粗又会增加搬运负担；顶部传力件若尺寸不足，容易在峰值载荷下变形；下部支撑若接触面积过小，则可能压伤轮辋表面。合理的做法是在主要受力截面保留足够壁厚，在非受力区域简化外形，并通过销轴、卡扣或可调连接件提升不同轮胎规格下的适配能力。

　　对于结构设计人员，该模型可作为手动维修工装的参考案例，用于理解力臂增力、立式导向、反力支撑和轮辋避让之间的关系；对于设备选型人员，则可根据轮胎直径、轮辋宽度、作业频率和现场空间判断此类机械式拔出器是否满足维修需求。整体结构没有复杂管路和电气元件，制造与维护门槛较低，适合小批量制作或作为维修车间专用辅助装备。
