U型弯通储水腔体钣金焊接结构

　　这套U型弯通储水腔体结构，主要面向水处理循环系统、小型工艺冷却回路、试验台介质暂存段以及厂区中水回用管路的配套场景，并非独立承压罐体，而是串联在管路走向中，同时完成流向180度折返与短时储水缓冲的功能段。现场管路布置经常遇到设备排布紧凑、直管折返空间不足的问题，直接采用两个90度弯头加中间直管拼接，不仅焊缝数量多、现场对装难度大，弯头与直管衔接处还容易出现流道截面突变，介质在转角处形成涡流滞流区，长期运行后泥沙、水垢在死角沉积，既缩小有效过流断面，也会滋生微生物影响水质。这套一体化弯通腔体把两段平行直段和端部半圆弧回转段做成连续封闭结构，流道内壁全程顺滑过渡，没有突兀的台阶和尖角，介质从一端直段进入后，沿半圆弧段自然折返，再从另一端直段流出，整个转向过程流速变化平缓，局部阻力损失比拼接弯头方案低不少，滞流死角也被压缩到最小。

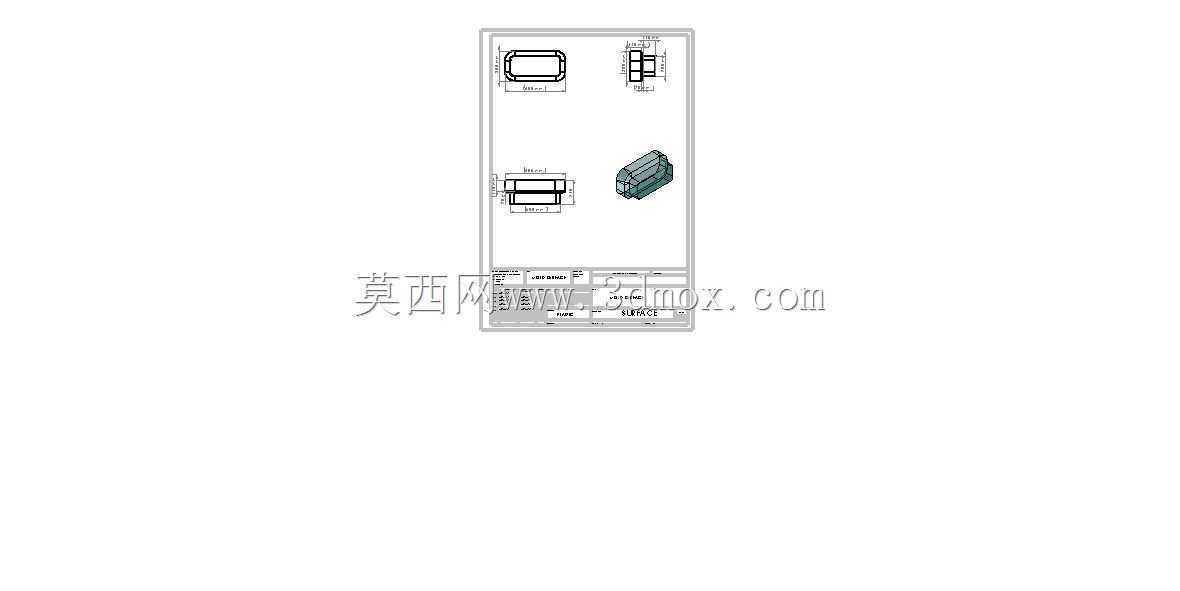

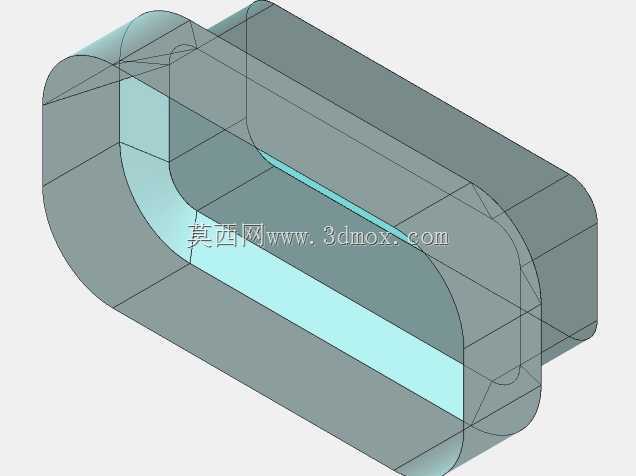

　　从结构设计思路来看，腔体采用等截面矩形流道形式，外壁由板材折弯后拼焊成型，两个平行直段的外侧壁、相邻内侧壁以及端部半圆弧封板共同围成封闭储水空间，直段远离圆弧的另一端设置法兰对接边，方便和上下游管路通过螺栓紧固连接，端面预留密封垫安装位，装配时密封垫受压后填满结合面微观间隙，避免运行过程中出现渗漏。直段与圆弧段衔接的位置，板材折弯曲率连续变化，建模时先绘制流道中心走向的U型轨迹，再沿轨迹扫描出等截面内腔，之后按板材厚度向外偏置得到外壁轮廓，端部封板单独拉伸成型后与侧壁组合，所有焊接边都保留了合理的坡口余量，现场焊接时能够保证焊透，避免出现未熔合、夹渣等缺陷。腔体顶部预留有检修与排气接口位，底部对应位置可设置排污接口，系统初次充水时打开顶部排气阀，把腔体内积存的空气彻底排出，防止气塞导致介质流通不畅；停机检修时打开底部排污口，腔体内残留的存水、沉积杂质可以完全排空，避免冬季闲置时存水结冰冻裂壁板，也方便定期对内腔进行冲洗清理。

　　外形尺寸方面，两段平行直段的中心间距根据配套管路的折返间距确定，直段长度覆盖上下游设备的对接距离，端部半圆弧的回转半径和流道截面宽度匹配，保证圆弧段内壁曲率顺滑，不会出现曲率过小导致的折弯处板材起皱、壁厚减薄超差的问题。安装边界上，腔体整体为卧式布置，底部需要设置两处支撑鞍座，支撑位置分别落在两段直段的重心附近，避开端部焊缝和圆弧转折位置，支撑面和腔体外壁之间垫入橡胶减震垫，既可以分散腔体满水后的重量，避免壁板局部受载变形，也能隔离管路运行时的振动传递。对接安装时，上下游法兰的同轴度需要控制在允许偏差范围内，强行对位拉扯会让腔体壁板承受额外的装配应力，长期运行后焊缝位置容易出现疲劳裂纹。腔体的有效储水容积由直段长度、流道截面尺寸共同决定，选型时可以根据系统需要的缓冲容量调整直段长度，不需要改动端部圆弧段的成型模具，适配不同处理量的循环系统。壁板厚度根据腔体自重、满水重量以及工作静压计算确定，常压工况下不需要按压力容器规范做加厚设计，只要满足刚度要求，满水状态下壁板挠度不超过允许值，不会出现明显鼓胀变形即可。流道内壁的折弯转角处都做了小圆弧过渡，没有直角缝隙，防腐涂装或者内衬施工时涂层能够均匀覆盖，不会出现涂装盲区，长期接触水介质时壁板耐腐蚀寿命更长。
