天圆地方变径通风管道转接结构

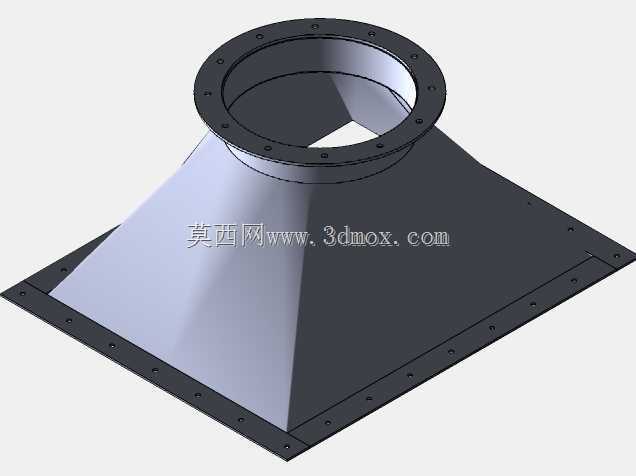

　　在通风除尘、粉体输送、工业废气收集这类管路布设场景里，经常会碰到圆形风管和方形设备接口无法直接对接的工况：车间顶部排布的螺旋圆管要接到下方方形的除尘设备进风口，或者料仓顶部的方形排气口要对接圆形的排风管道，两端截面形状完全不同，强行用多段弯头拼接不仅会在管路内部形成多处突兀的折角，气流经过时产生大量涡流，增大风阻、抬高风机运行功耗，粉体物料经过弯折位置还容易出现挂料、积料，长期运行后堵管的概率会明显上升。这款天圆地方变径转接件就是专门针对这类异径对接需求开发的管路过渡部件，整体采用方端在下、圆端在上的渐扩渐缩过渡结构，下方方形法兰盘用来对接方形设备接口或者方形风管，上方圆形法兰用来对接标准圆形通风管道，

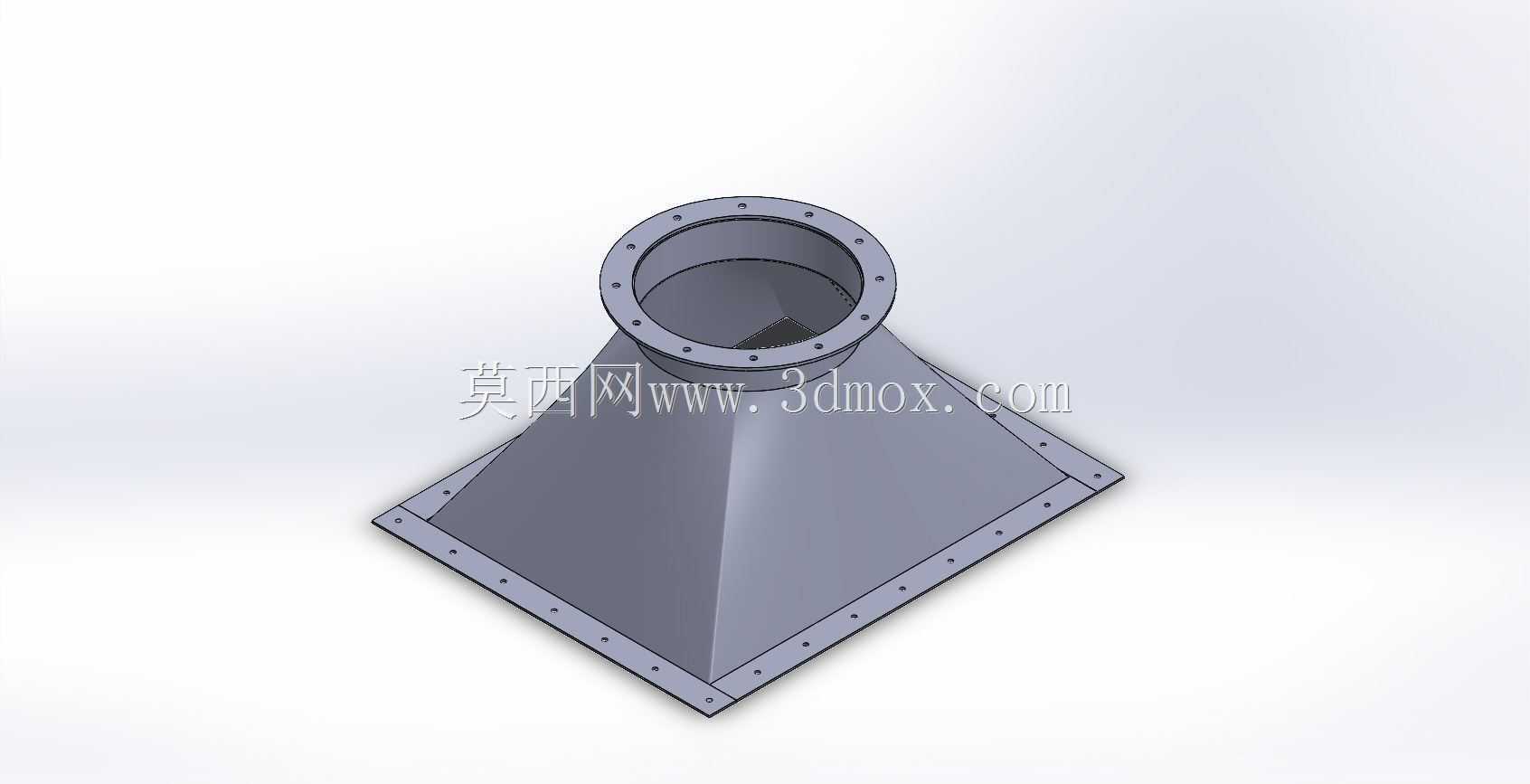

　　整个锥段从方形底边四个边逐步平滑收拢过渡到顶部圆形端口，没有生硬的直角转折，管路内部的通流截面沿着轴向连续变化，气流或者物料在通过转接段的时候流向改变非常平缓，局部压损远低于多段管件拼接的方案，用在除尘系统里可以减少风机的无用功耗，用在粉体输送管路里也能避免物料在转角位置滞留堆积。从结构设计的细节来看，两端的连接法兰都做了均匀分布的螺栓孔，下方方形法兰沿着四条边的外缘等距开孔，孔位避开锥段和法兰的焊接连接位置，现场安装的时候可以从四个方向同时穿入紧固螺栓，对位操作空间充足，不需要在狭窄的管路缝隙里勉强拧动紧固件；上方圆形法兰的螺栓孔沿着圆周整圈均布，和标准圆形风管的法兰孔位完全匹配，对接时不需要额外现场扩孔或者调整孔距，

　　法兰盘面预留了足够的密封垫安装宽度，装配时可以在两片法兰之间夹装橡胶密封垫或者石棉密封垫，紧固后整个转接段不会出现漏风、漏粉的问题，负压除尘系统里不会因为接口漏风降低吸尘口的有效风速，正压输送场景里也不会出现物料粉尘外溢污染车间环境。锥段的壁面采用等壁厚设计，四个三角侧面对应方形的四条边，在方端的四个角位置做了顺滑的折边过渡，既保留了钣金折弯工艺的加工便利性，又不会在角部形成明显的通流凸起，整个锥段的壁厚可以根据管路内的输送介质调整：普通通风排气场景用薄钣金卷制折弯即可，自重轻、安装时吊装负担小；如果是输送磨损性较强的矿粉、砂料，就可以适当加厚壁板，或者在锥段内壁贴附耐磨衬层，长期受物料冲刷也不会快速磨穿。现场布设管路的时候，

　　这个转接件可以直接消化掉圆口和方口的形状差，不需要再额外搭配方转圆的多段拼接管件，管路总长度可以缩短，安装占用的竖向空间也更小，对于层高有限的旧车间改造项目来说，不需要抬高整体管路高度或者切割改动原有设备接口，直接在两个异径接口之间加装该转接件就能完成对接。建模过程里把两端法兰的螺栓孔位置、锥段的过渡曲率、法兰盘的外伸宽度都做了全参数化关联，如果现场对接的圆形风管直径、方形接口边长发生变动，只需要修改对应的端口尺寸参数，锥段的过渡曲面会自动更新，法兰孔的数量和间距也会随法兰尺寸同步调整，结构工程师做不同风量的管路方案时，可以直接复用这套模型快速改型，不用每次从零绘制过渡曲面，能大幅减少异径管路转接件的重复建模工作量。这类转接结构除了常规通风除尘场景，也能用在风机进出口的异径对接、料仓排气口转接、环保设备的进出风过渡段，平滑的内壁过渡既可以降低气流再生噪音，也能避免含尘气流在局部低速区沉积积灰，长期运行后管路内部的清理维护工作量也更小。
