方形端口渐变圆形过渡变径连接结构

　　这类方圆渐变过渡结构在通风除尘、物料输送、暖通管路以及设备进出口对接场景里十分常见，现场管路往往不会全程保持同一种截面形状：风机出口多为方形法兰接口，后端圆形风管、旋风分离器或者圆管输送线却采用圆形截面，两段管路直接对接会出现截面轮廓不匹配、流道突然折转的问题，硬接不仅装配干涉，还会在接口位置形成大面积涡流区，大幅增加风阻、造成粉尘堆积或者输送物料卡滞。这个渐变件的核心作用就是在一段轴向长度内，把方形端口的四条直边、四个直角，顺滑连续地过渡到另一端的整圆轮廓，让流道截面沿轴向逐步形变，既完成两种接口形式的转换，又尽可能降低截面突变带来的压力损失。

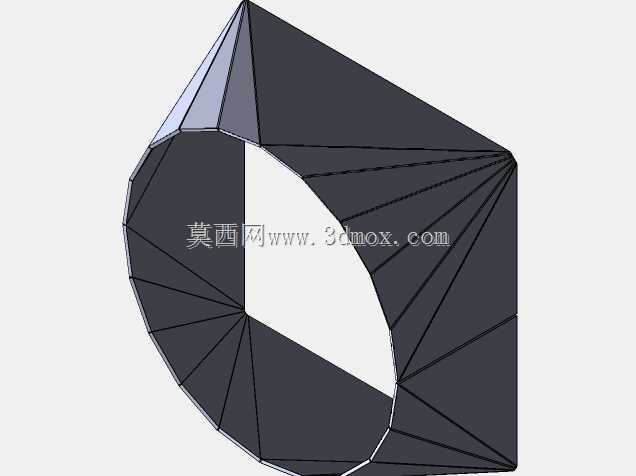

　　从结构建模逻辑来看，这类过渡件不能简单用放样命令一次性生成曲面就投入生产，实际出图时首先要锁定两端接口的安装边界：方形端需要匹配对接设备的法兰螺孔孔距、法兰边宽度、密封面尺寸，圆形端要对应圆管的外径或者法兰公称通径，两端接口的中心同轴度、端面平行度必须提前约束，否则现场安装时会出现螺栓孔错位、密封面压合不严的问题。模型里的曲面被分割为多块三角面片，正是天圆地方类钣金件的典型处理方式：方形的四个角点分别和圆形端口上对应的分段圆弧点做连线，把整个不可直接展平的复杂空间曲面，拆分成多个可近似展开的三角形平面单元，车间下料时可以按照每一个三角面片的实形切割板材，再沿拼接边线折弯、组对焊接，最终拼合出完整的渐变流道。

　　设计过程中需要重点把控过渡段的轴向长度，若长度取值过短，方形到圆形的曲面弯折曲率会急剧变大，不仅钣金折弯难度陡增，成型后板材表面会出现明显的褶皱、凹坑，流体在通道内的转向角度过大，压损会直线上升；若过渡段过长，虽然流道顺滑度更好、风阻更低，但会占用过多安装空间，耗材成本也同步上升，常规工程选型里过渡段长度一般取两端接口当量直径差值的1.5到2.5倍，结合设备周边的管路布局空间灵活调整。圆形端口的圆周分段数量也需要合理设定，分段数越少，拼焊后的棱边越明显，流道内壁越不光滑，输送粉状物料时容易在棱边位置积料；分段数过多则会大幅增加下料、折弯、焊接的工序工作量，实际生产中通常根据圆管直径大小把圆周等分为12到24段，在成型精度和加工成本之间取得平衡。

　　这类结构的壁厚选取同样要结合使用工况判定：普通常温通风除尘场景选用1到2毫米薄钢板即可，若输送带有一定磨琢性的颗粒物料，内壁会持续受到物料冲刷，壁厚需要提升到3毫米以上，磨损严重的工况还可以在过渡段内壁贴附耐磨衬板；如果是高压送风或者压力输送工况，除了增加板材壁厚，两端对接法兰还要做加强筋处理，避免承压后法兰面变形出现漏风、漏料问题。建模完成后还需要同步校验整个过渡件的外轮廓包络尺寸，确认在预设的安装空间内不会和周边管线、设备支架发生碰撞，两端法兰的螺栓孔位置要和对接件完全对应，预留出螺栓拆装的操作空间，拼接焊缝的布置位置要尽量避开流道内介质流速最高的区域，减少焊缝磨损和介质泄漏的概率。和普通的同心变径圆管不同，方圆过渡件不存在规则的回转曲面，每一块面片的空间角度都不相同，建模时必须保证相邻面片之间相切连续，不能出现局部曲面凹陷或者反向弯折，否则不仅流体通行受阻，钣金下料展开后还会出现板料尺寸偏差，组对时无法严丝合缝拼合。
