长条多孔双润滑脂臂管结构件

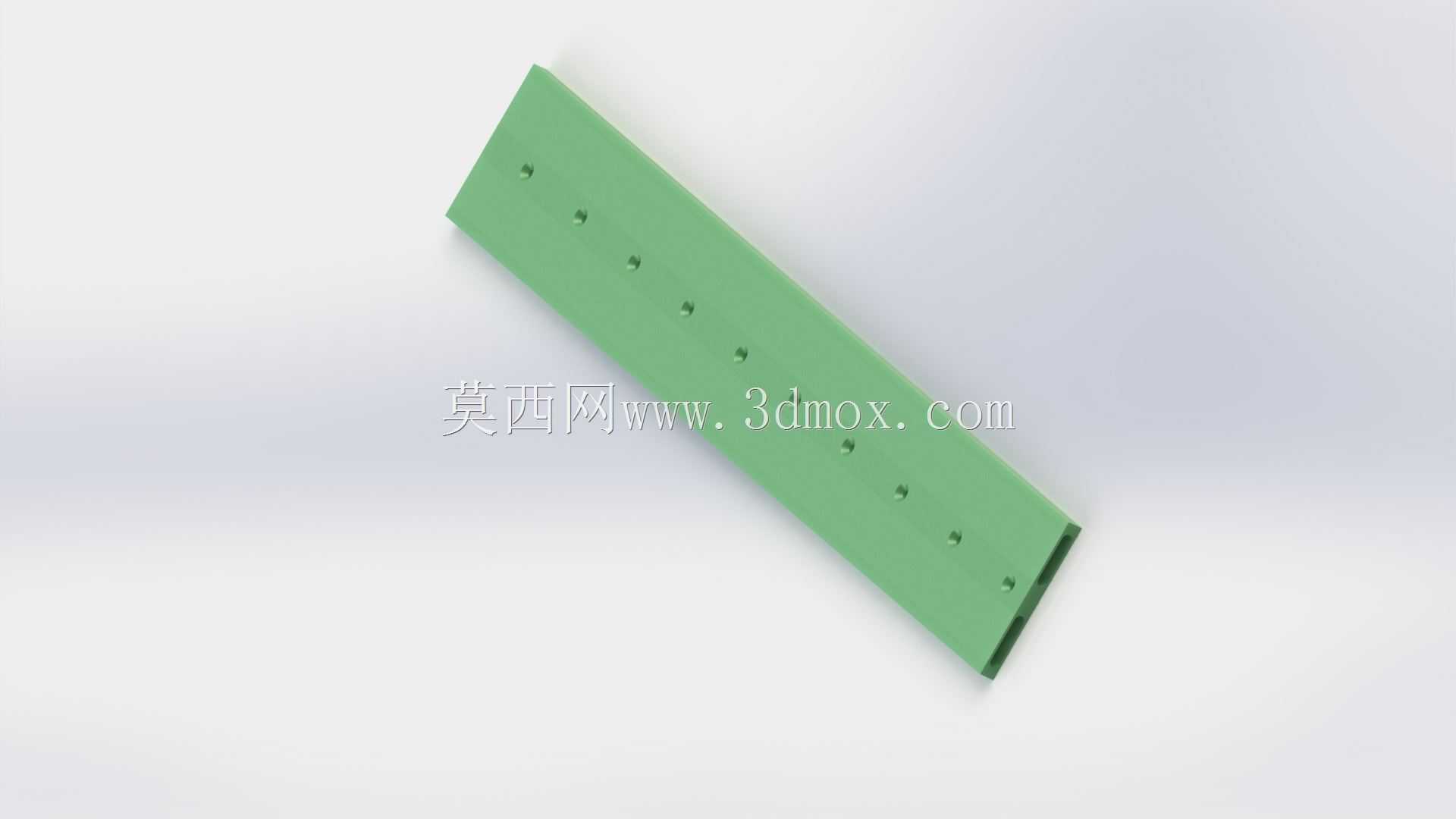

　　该构件呈现为一根长条形板状臂管，整体沿长度方向延伸，截面为低矮矩形，主体厚度较小、宽度均匀，端部可见并列的中空通道开口，说明其并非单纯承力板，而是兼顾安装基面与润滑介质输送的复合结构。板面沿纵向规律布置多组圆形孔位，孔位贯穿板厚，部分孔靠近侧边，部分分布在板宽中线附近，可用于螺栓固定、定位销穿装或与润滑支路对接。构件两端及侧边轮廓保持平直，适合嵌入狭长安装空间，在设备内部作为滑动支承、导向臂或润滑分配支架使用。

　　从实际设备布置看，这类臂管常见于需要沿长线轨迹持续供给润滑脂的机构中，例如往复运动导轨旁的脂路分配梁、链式输送装置张紧侧的润滑支承、自动化夹具开合臂内部的脂路载体，以及小型压力设备滑块导向部位的辅助润滑件。它把外部脂源输送与末端润滑点连接起来，使润滑脂能够沿臂体内部通道到达指定位置，减少外露软管数量，也避免管线随机构运动产生弯折、拉扯和干涉。板面上的多孔设计为不同位置的脂嘴、接头或固定件提供了选择，装配时可根据相邻部件间距选用对应孔位，不必在现场二次钻孔。

　　结构设计上，构件采用平直板体与中空内腔结合的方式，外形简单，便于通过挤出、型材加工或整体成型后再进行孔位加工获得。长条外形提供较大的安装跨度，低矮截面则降低了在紧凑机构中的占用高度。端部双通道开口可对应进脂与回脂、两路独立脂路，或主通道与旁路通道；板面圆孔与内部通道形成交汇关系时，可在孔位处安装接头，将脂路引向轴套、滑块、链条销轴等摩擦副。若孔位仅承担固定作用，则可通过沉孔或平垫圈压紧，使臂管稳定贴合在安装基准面上。

　　安装边界方面，该件长度方向为主要布置尺寸，设计时需优先确认两端通道与外部管路的对接空间，保证接头拆装时扳手或工具具有操作余量。板宽方向应与被支承部件的运动方向保持明确关系：若作为导向润滑板，宽面宜贴近摩擦面；若作为管路分配梁，宽面则应朝向便于维护的一侧。厚度方向虽然尺寸较小，但需要考虑螺栓压紧后的局部变形，孔位周围应保留足够边距，避免靠近边缘造成开裂或密封失效。多个孔位沿长度方向分布，有利于形成多点固定，减少长臂在振动工况下的颤动。

　　在功能特性上，该结构把机械连接、管路输送和安装定位整合在同一零件中。相比分散布置的软管和管夹，整体臂管的路径更固定，维护人员能够直观判断脂路走向；相比实心安装板，它又减少了额外管路附件，使装配层级更简洁。长条板体还可承担轻微支承作用，当润滑点沿直线排列时，臂管可随设备轮廓铺设，在不显著增加重量的前提下提供连续支撑。

　　建模时应重点还原矩形外轮廓、等距孔位、端部中空开口以及孔与内腔之间的位置关系。外形面可按规则板件处理，孔位需保持孔径、孔距和边距一致，以便工程图中直接标注安装尺寸。内部通道不必追求复杂曲面，但应明确通道走向、端口形状和与板面孔位的交汇区域，避免后续出图时将其误判为实心板。对于需要密封的端口，还应在端部预留接头配合长度和平面压紧区域；对于仅作穿装固定的孔，则应保证孔轴垂直于板面，减少装配时螺栓受偏载的风险。整体结构简洁、功能边界清晰，适合作为狭长设备空间内润滑系统与机械支承结合的典型构件。
