农用前置铲斗提升装载作业机构

　　这套三维结构对应小型农用拖拉机前端配置的铲斗提升装载装置，主要面向养殖场饲料转运、田间厩肥清理、砂石短距离搬运、粮堆归拢以及厂区松散物料装卸等作业场景。装置在实际使用中安装于拖拉机前部，依靠液压动力驱动臂架举升和铲斗翻转，能够完成低位铲取、抬升转运、高位倾卸三类连续动作，适合空间狭窄、道路条件较差的农牧场和小型工程场地。

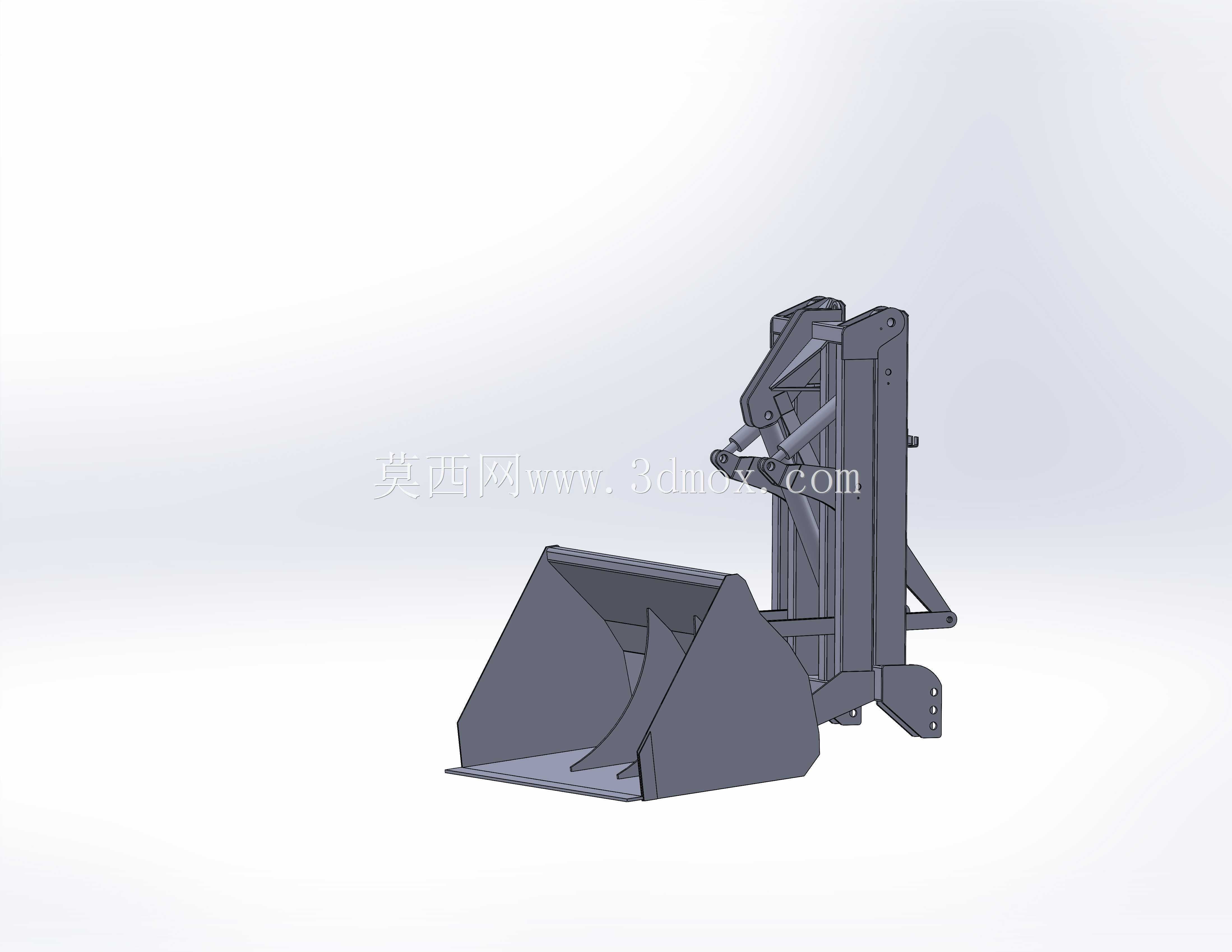

　　从结构组成看，模型主体由后部立式安装架、两侧平行提升臂、中部连杆机构、前端铲斗以及多处铰接销轴座构成。后部立架承担整机载荷传递，底部和侧部分别设置与拖拉机前车架、前配重区域连接的安装界面；立架上的铰点位置决定臂架起升轨迹，也直接影响铲斗在不同高度下的姿态保持。两侧提升臂采用对称布置，臂体截面以板式焊接结构为主，既保证扭转刚度，又控制前端悬伸重量。

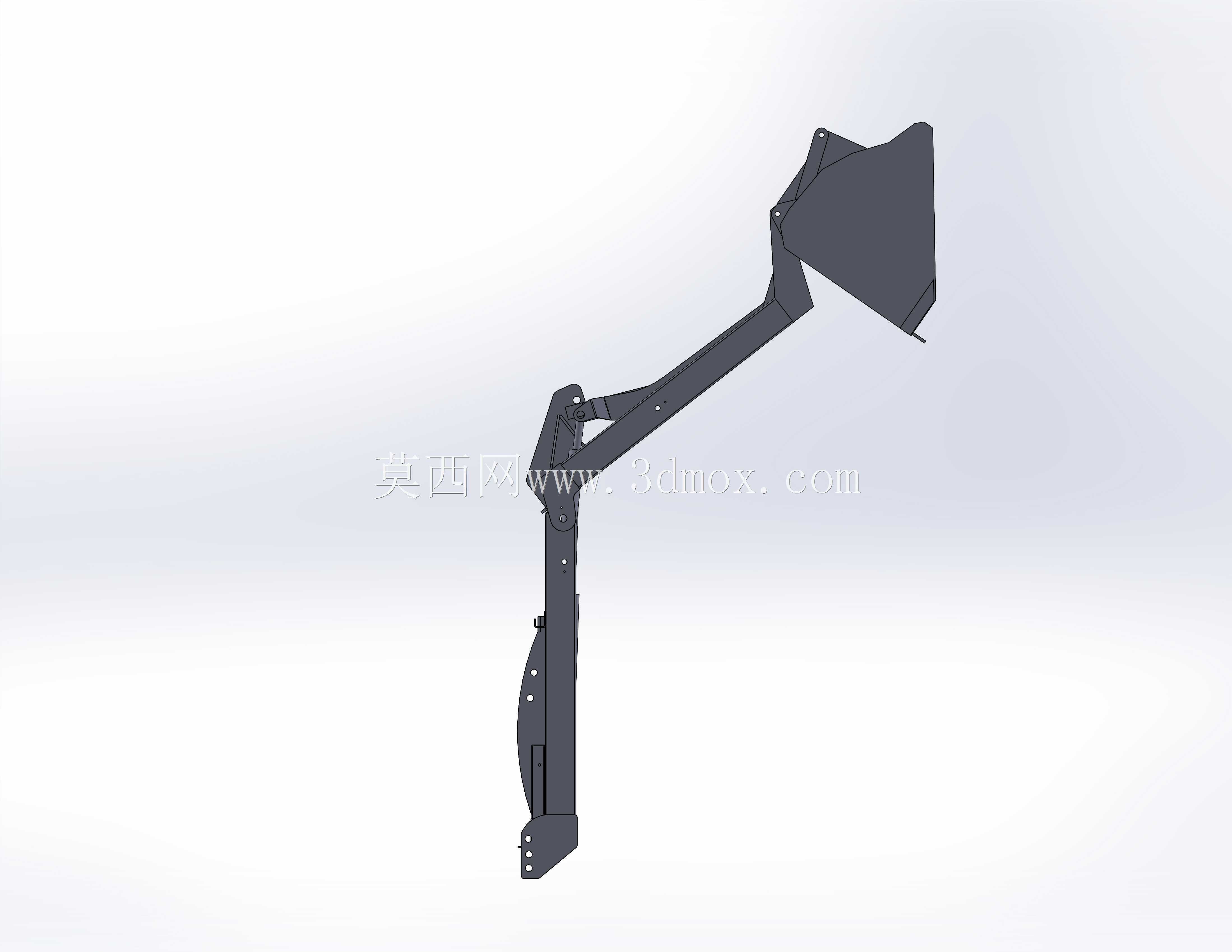

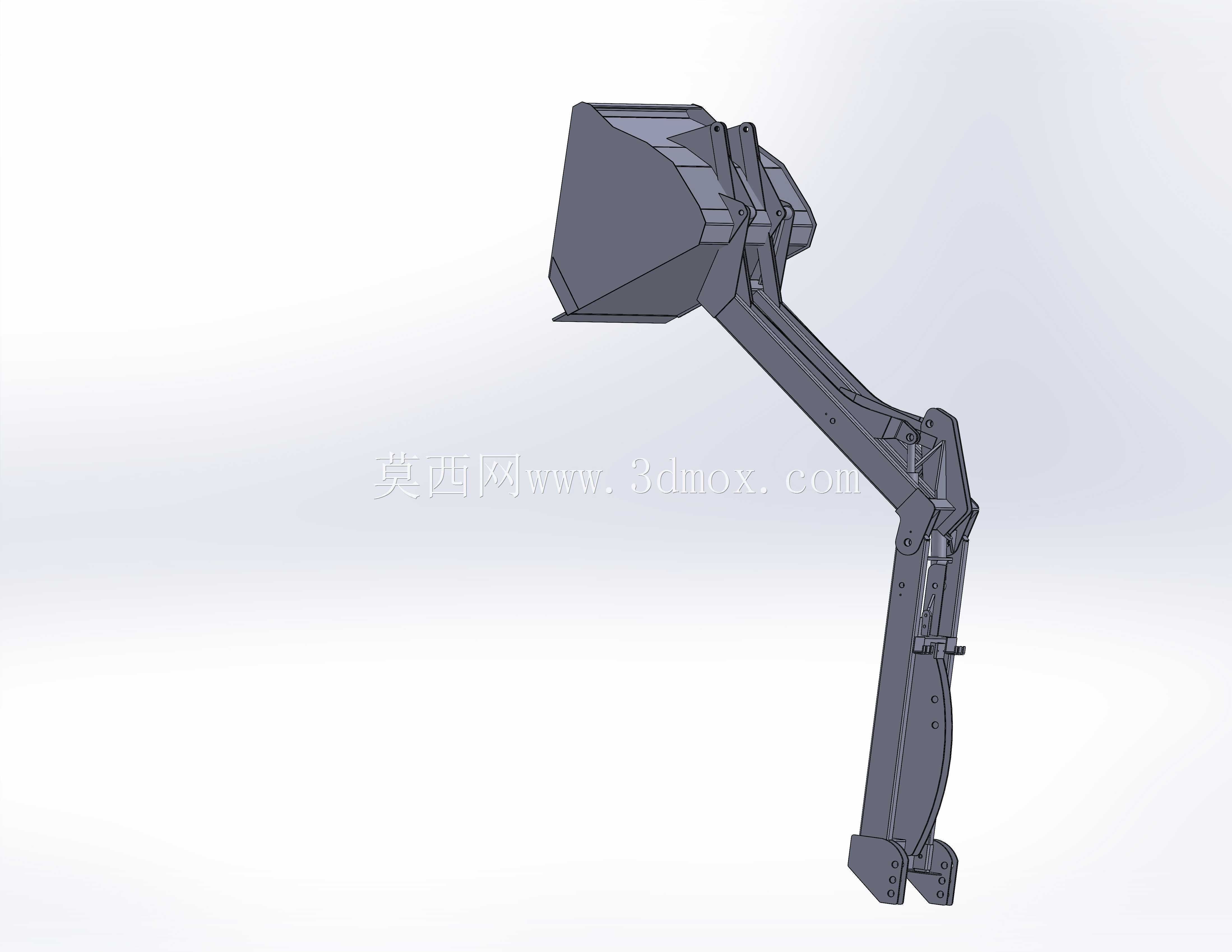

　　铲斗部分为宽口浅斗形式，斗底前缘设置切入边，便于沿地面推入散料；两侧侧板向上收拢，后部与翻转连杆、铰耳连接。斗体在低位时接近地面，适合推扫和铲装；举升过程中，通过连杆与摇臂的几何约束，使斗口尽量保持水平，减少物料洒落；到达卸料高度后，翻转机构带动铲斗绕前铰点转动，斗内物料依靠自重向前倾出。该类结构的关键不在于单一零件强度，而在于各铰点相对位置是否同时满足铲入力、举升高度、收斗角和卸料角。

　　设计时需要先确定拖拉机前端可用安装边界，包括前桥前方悬伸距离、前配重安装孔位、发动机罩轮廓、转向轮最大转角以及轮胎摆动空间。立架不能干涉前轮转向，也不能在臂架下降时使铲斗与轮胎、前桥发生碰撞。提升臂下落至最低位置时，铲斗切削边应略低于地面或与地面保持可调整间隙，以适应不平整场地；举升到最高位置时，斗底需要达到运输车辆栏板或饲料撒布机接料口的高度，同时整机前倾稳定性仍要满足作业要求。

　　铰点布局是建模和后续校核的重点。后立架上的主臂铰点、油缸连接点、摇臂回转点，以及前端铲斗铰点之间形成多组连杆关系。若主臂铰点过于靠后，虽然可获得较大举升力，但臂架行程和前端视野会受影响；若铰点过高，铲斗低位切入角度可能变差，地面仿形能力下降。摇臂和拉杆长度需要配合优化，使提升阶段铲斗具有自动调平趋势，而在卸料阶段又能提供足够翻转角。实际工程中通常会在三维软件中建立运动包络，逐段检查最低铲取、运输、最高举升和最大倾卸四个极限姿态。

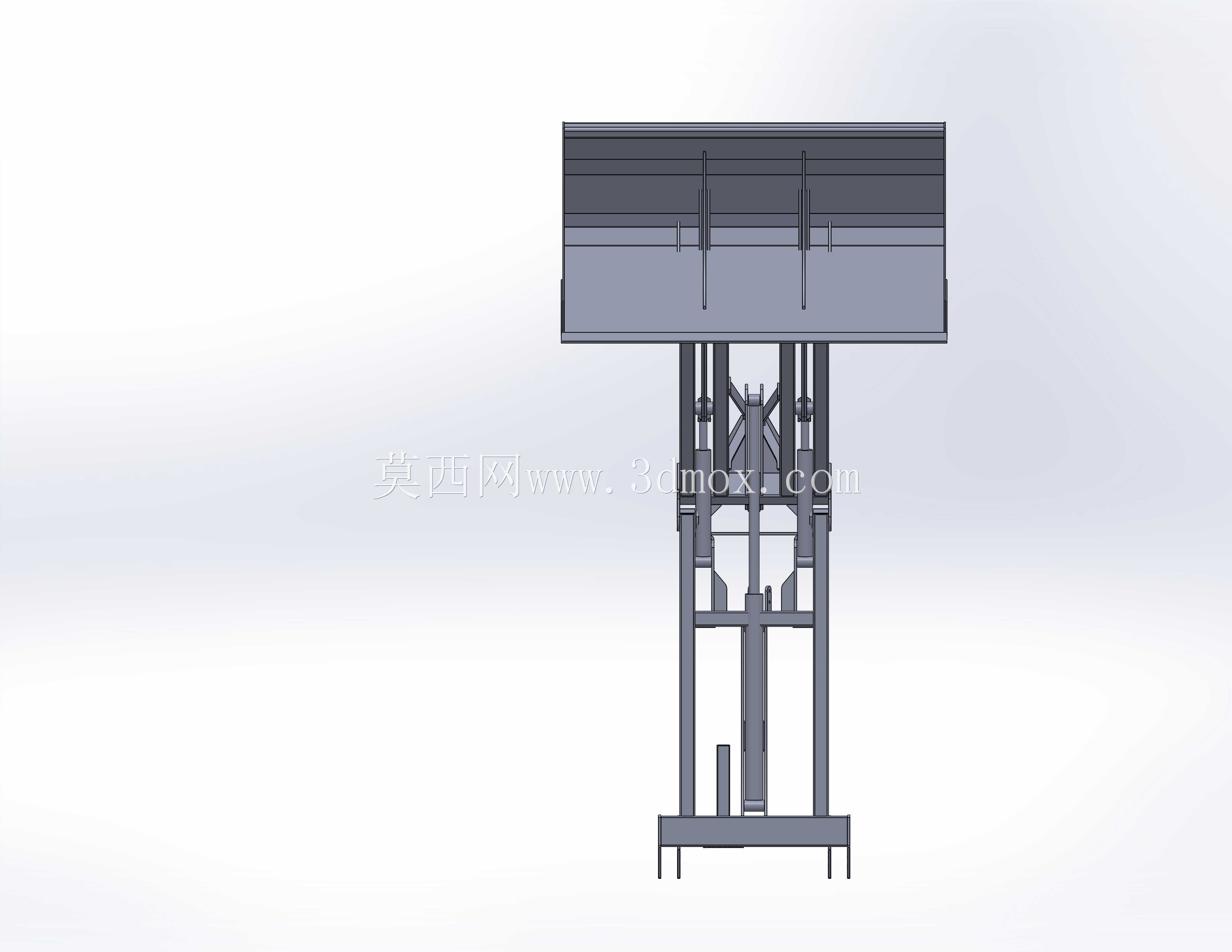

　　外形尺寸方面，该装置宽度受拖拉机轮距和作业通道限制，铲斗宽度一般略大于机身前部视野范围，但不应超过田间道路和棚舍门宽；高度方向以后立架顶部不遮挡驾驶员视线为原则，同时保留液压管路和销轴拆装空间。前端悬伸长度决定卸载距离，悬伸过大将增加前桥载荷和倾覆力矩，悬伸过小则难以靠近料堆或接料车辆。安装板孔位、销轴直径、油缸端部关节轴承位置都需要与具体拖拉机平台匹配，不能只按视觉比例搭建。

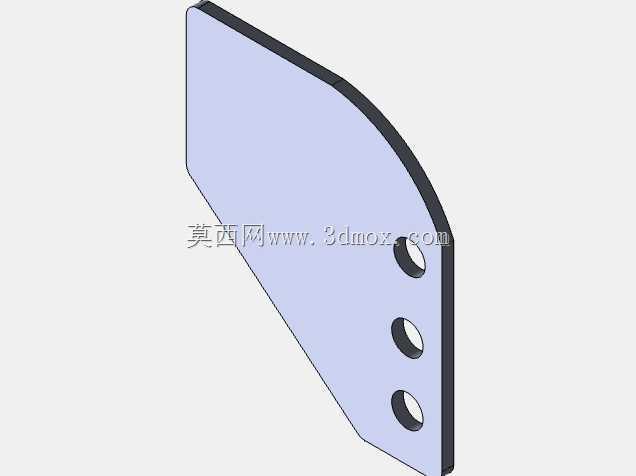

　　受力传递路径较为清晰：铲斗载荷通过斗后铰点和翻转连杆传至提升臂，再由主臂铰点和液压油缸传至后部立架，最终经安装架进入拖拉机前车架。板式臂体在铰点附近容易出现应力集中，建模时应保留耳板间距、加强筋和销轴套的真实厚度，避免把焊接组件简化成单一实体。铲斗侧板与底板交接区、斗底前缘、油缸支座和立架根部都是磨损或高载荷区域，后续工程出图时需重点标注板厚、焊缝、销套配合和润滑点。

　　液压元件在模型中虽以简化连接关系体现，但结构设计阶段必须预留油缸行程和管路走向。举升油缸通常布置在立架与主臂之间，靠近受力中心线，以减少侧向弯矩；翻转油缸通过摇臂放大行程，使铲斗在较小油缸伸缩量下获得较大转角。管路应远离铲斗铰接运动区和轮胎摩擦区，在臂架随动段留出弯曲半径，固定卡具位置也要避免作业中被物料撞击。

　　从使用维护角度看，前端铲斗属于易接触地面和物料的部件，切削边应设计成可更换或可补焊形式；各铰接点需配置润滑通道，销轴与衬套之间保留合理间隙，以适应农牧场粉尘环境。铲斗侧板外缘和臂架外侧不应突出过多尖锐结构，防止在棚舍内转向时刮碰立柱或饲槽。立架后部与拖拉机连接面应采用足够厚的安装板，并通过横梁分散载荷，避免局部螺栓受拉过大。

　　三维建模过程中，适合按实际装配关系划分为立架焊接总成、左右提升臂、摇臂拉杆总成、铲斗焊接总成、销轴和紧固件等模块。对称件可利用镜像结构提高建模效率，但铰点、油缸座和管路支架仍需按运动关系单独核对。完成静态装配后，应进一步检查臂架全行程干涉，尤其是铲斗翻转时斗后加强板与拉杆、油缸、立架前缘之间的间隙。对于需要投入制造的设计，还应结合拖拉机前桥承载、液压系统压力和额定装载量进行力臂校核，使结构既不笨重，也不会在偏载铲取时出现耳板变形或销轴卡滞。
