拱棚式太阳能烘干房实体结构

　　这套结构面向农产品、药材、果蔬切片、菌菇、小型工业散料等需要低温热风干燥的场景，采用拱棚式围护与内部承载架组合的方式，把太阳辐射收集、物料摊放、空气流通和场地安装边界统一在一个实体模型中表达。设备的核心用途不是单纯搭建温室，而是利用透明拱棚形成集热腔，使棚内空气在日照条件下升温，配合自然通风或后续外接循环风机，对放置在架体上的湿物料进行连续脱水。相比密闭式金属烘箱，这种形式更适合批量、低附加值、允许慢速干燥的物料，前期土建和结构投入较低，场地适应性较强。

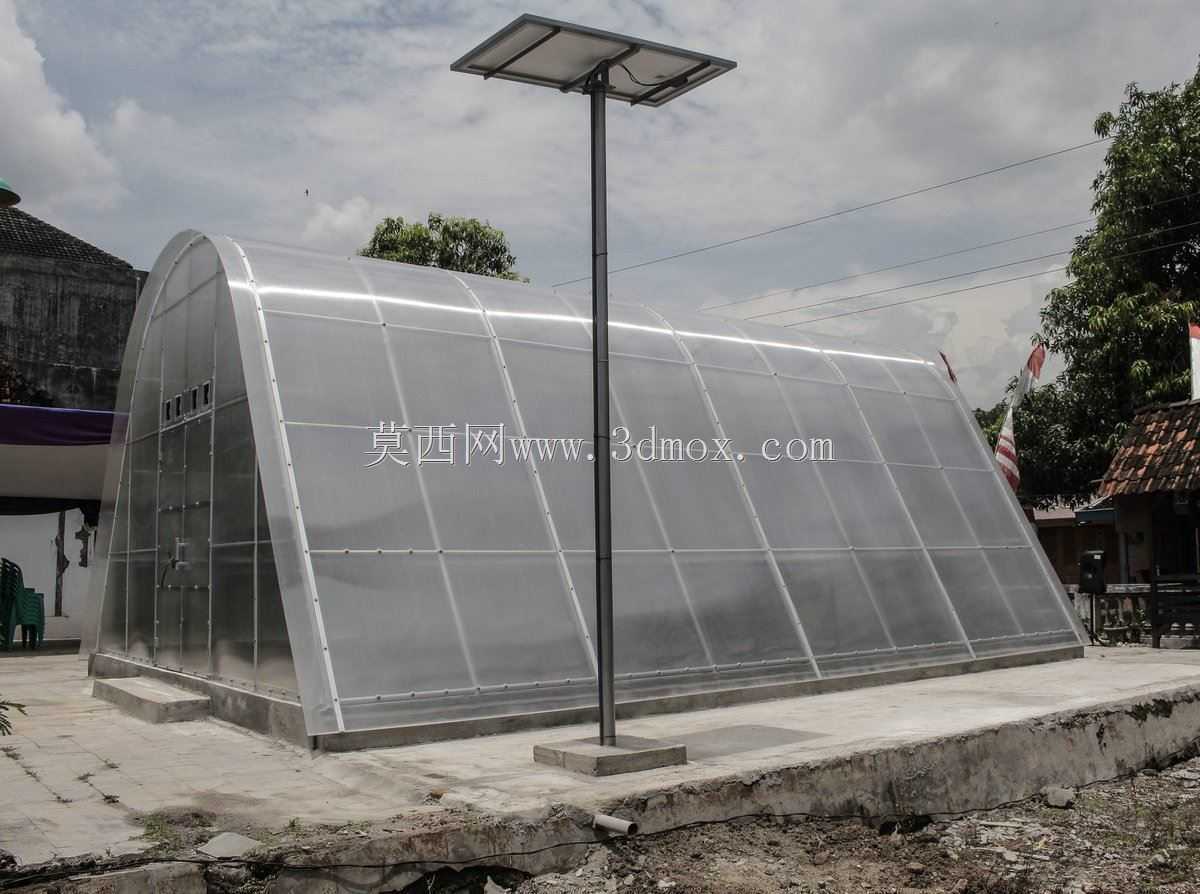

　　外形上，主体采用半圆拱形断面，沿长度方向重复布置弧形骨架，骨架外侧覆盖透明板材或薄膜，形成连续的隧道式烘干空间。模型中拱肋间距均匀，端部保留较大的弧形开口区域，可根据现场需要设置封闭门、检修门或通风口。整体长宽高比例约为12米、8米、3.75米，宽度方向由拱形跨度决定，高度方向以拱顶为最高控制点，两侧靠近地面处高度迅速降低。布置时不能只按占地矩形核算，还应预留拱架外侧维护通道、端部进料操作区以及棚顶排水和清雪空间。若在多风地区使用，基础锚固点、拱脚连接位置和端部迎风面刚度需要重点校核。

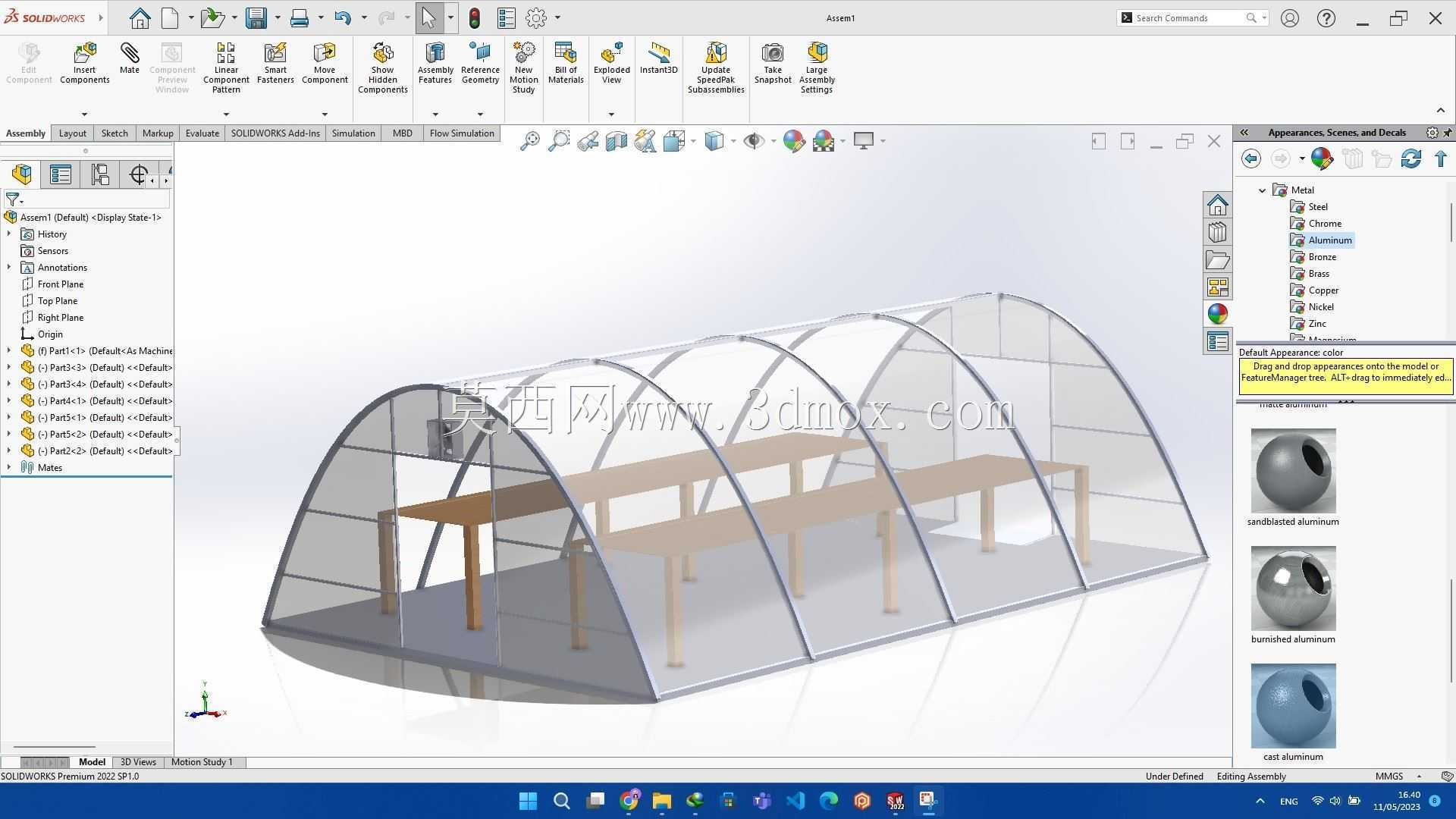

　　内部结构以长条工作台和支撑腿为主要承载单元。台面沿棚体长度方向排布，形成多层或多排物料摊放区域，人员可从通道侧完成铺料、翻料和出料。架体高度不宜盲目增加，需结合拱棚内温度分层特点：靠近棚顶区域热空气聚集，温度较高但操作不便；靠近两侧低位区域空间受限，通风和辐射条件也不同。模型中的桌架采用直腿与横梁连接，腿部落在硬化地面或预埋基础上，台面宽度与通道宽度相互制约，设计时应保证料盘周转、人员通行和清洁维护同时成立。

　　从设计思路看，拱肋承担围护材料的定型和外部荷载传递作用，纵向连杆把单片拱架串联成整体，减少侧向失稳风险；透明覆盖层负责透过短波辐射并抑制棚内热量向外散失；内部物料架则把有效干燥空间从地面提升到便于操作的高度。棚体两端和侧面可根据干燥工艺设置进风口、排湿口、调节风门或强制循环风机接口。若物料对灰尘、虫害或雨水较敏感，端部封闭和通风过滤需要同步考虑；若物料含水率高、排湿量大，则应加大顶部或高位排湿能力，避免棚内饱和湿空气滞留。

　　安装边界方面，这类设备通常落在平整硬化场地上，拱脚位置需要沿长度方向准确定位，地面坡度应利于清洁排水，不能让积水浸泡架腿或覆盖层底边。进料端应预留车辆或周转车回转空间，出料端可衔接晾晒、包装或暂存工位。棚体轴向布置宜结合当地日照方位和主导风向，使采光面获得稳定辐射，同时避免冷风直吹造成局部温升不足。结构建模时需要特别关注弧形骨架与纵向檩条的相交关系、覆盖层与骨架的贴合方式、端部封板与拱脚的收口，以及台架腿与地面之间的连接间隙。

　　在实际使用中，干燥过程并非只依赖最高温度，而是受辐射强度、棚内空气容积、物料铺放厚度、排湿速率和架层间距共同影响。物料铺放过密会阻碍空气横向流动，架层过低会使上下料盘温差增大；通道过窄则影响翻料作业。该实体模型把拱棚外形、内部工作台、支撑腿和空间尺度完整表达出来，可用于方案评审、场地布置、结构细化以及烘干工艺路线确认，也便于在此基础上继续补充风机、风道、料盘、门体和基础预埋件等细节。
